04.08.2007, 07:55 Uhr
  OliverRauls
3D - Drucker
|
Super, Frank. Aber- welche Marke ist der Koffer? LouisVutton? Ich dachte, solche Koffer gabs auf der Titanic- nicht aufm Tiger. Naja, egal.....beide untergegangen...
Oli
|
|
 |
|
|
04.08.2007, 11:30 Uhr
Steuerknueppel
|
Hallo Frank,
warum Koffer abschließen ?
Damals gab's keine Stibitz-Buben, waren alle zur Ehrlichkeit verdonnert
... ergo gab's auch keine Schlösser .
Gruß
aus Dortmund
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Steuerknueppel am 04.08.2007 11:30. |
|
|
04.08.2007, 16:53 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
@ Oli : Marke ??? Aigner , Leder Charcoal wie in meinem Auto
@ Steuerknüppel : Hallo Peter , aber das Schloß ist immer wieder eine Herrausforderung !
jetzt mal ein paar Bilder zu den Ätzteilen , für Alle Die , die sowas noch nicht gemacht haben :

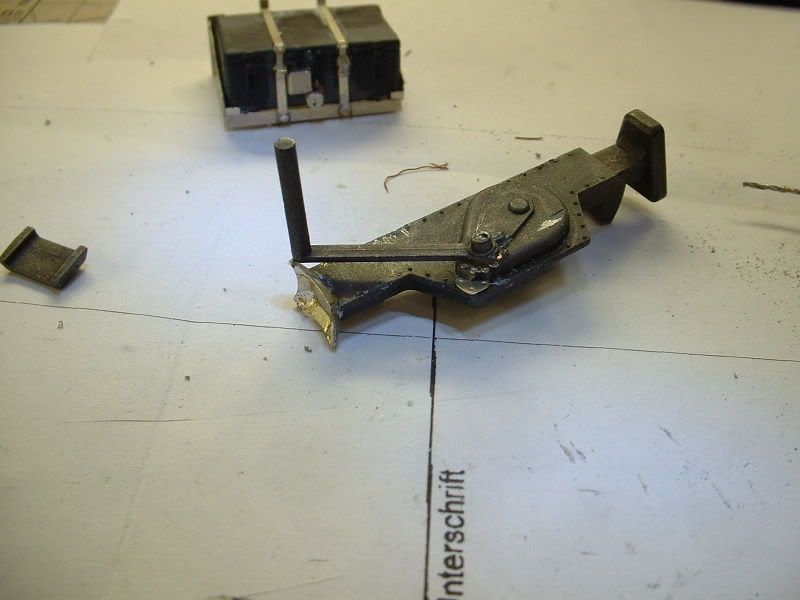

da habe ich mir gedacht wenn Dein Kumpel einen beweglichen Wagenheber hat , na gut , soviel Zeit wie Andreas habe ich nicht , dann wenigstens etwas modifiziert , denn Fuß habe ich sicherheitshalber verlötet und meine Kurbel läßt sich jetzt auch drehen , mit Ratschenimitat:
Bin jetzt gerade an der linken Seite der Oberwanne angelangt ,
die Halterung für das Aufziehseil , werden normalerweise nur angeklebt , aber das schien mir nicht so stabil , also wurde von hinten ein Messingstab angelötet.

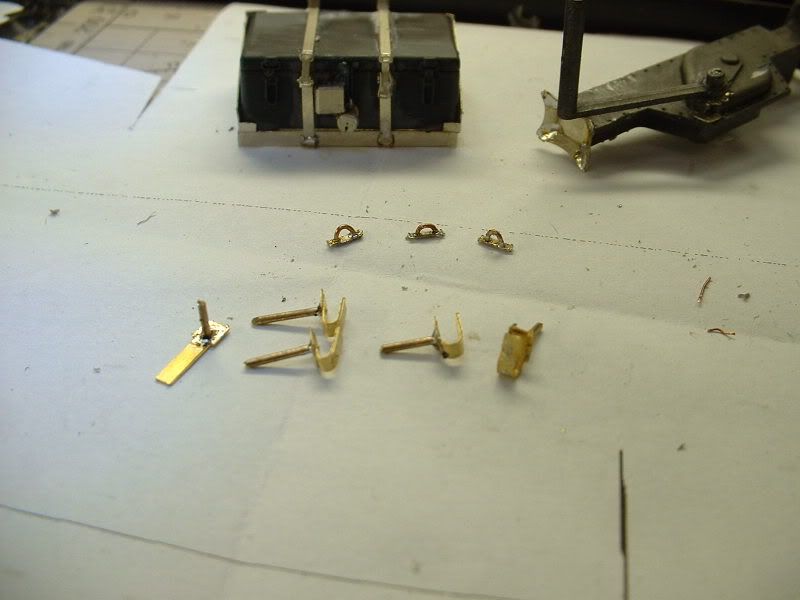

Jetzt kann die Halterung gesteckt und verklebt werden , hier der 1. Teil , die 3 Ösen im Hintergrund sind aus Kupferdraht gelötet und kommen im hinteren Bereich , seitlich.

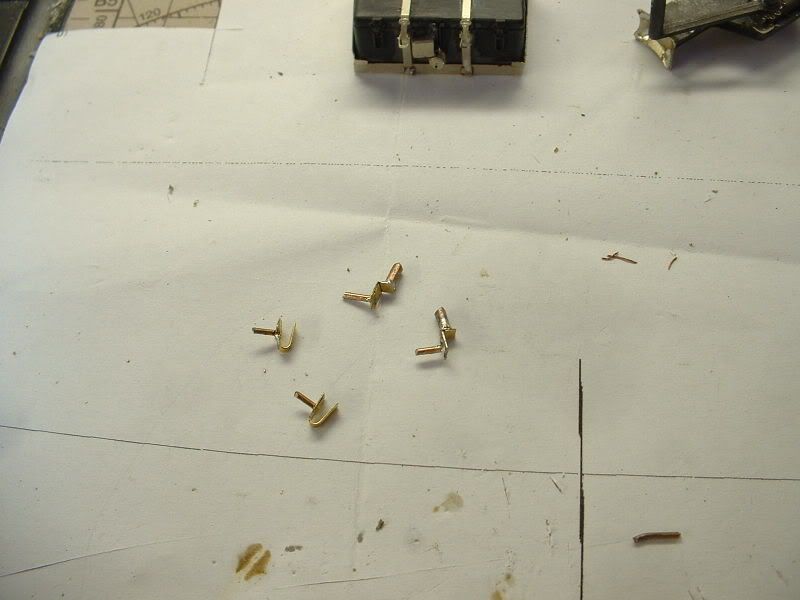

Hier die Endhalter der Seile gelötet

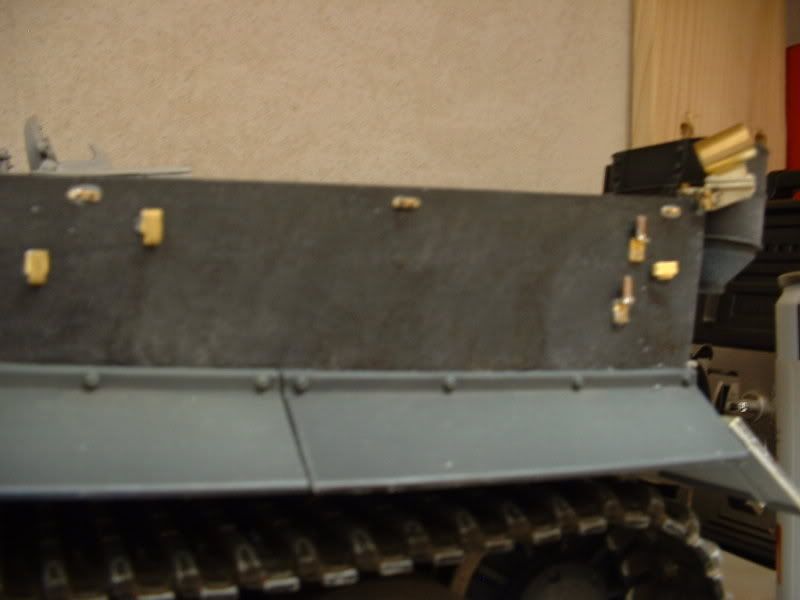

Hier sieht man am oberen Rand die 3 Ösen
Jetzt kommt das Schwierigste , die doppelte gefalteten Seilhalter mit den Klappen und die sollen verlötet werden.
ich baue das Aberzeugs nochmals um und verlöte es , nur kleben hat bei Ätzteilen leider auf Dauer keinen großen Erfolg.
Hier mal die Einzelteile und Zutaten für einen einzigen Seilhalter :
Und nun mal zur Erklärung , wie das geht Bilder:

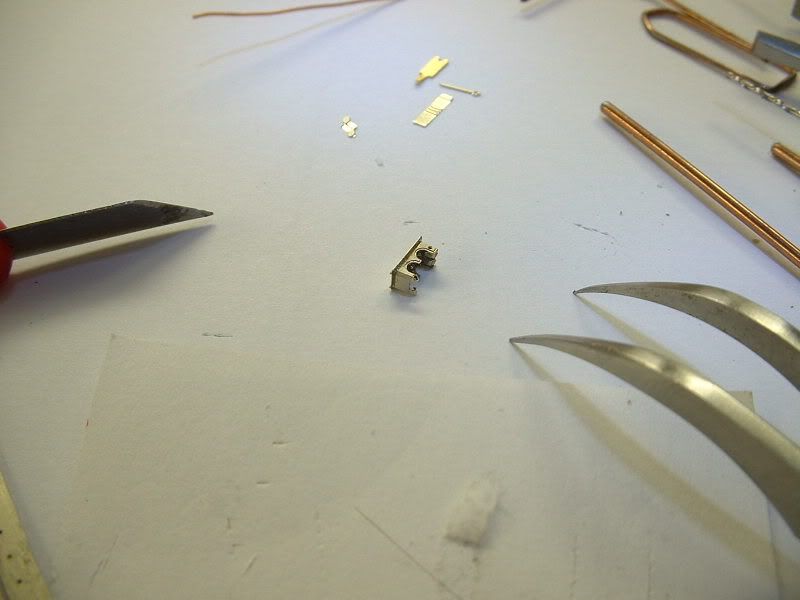

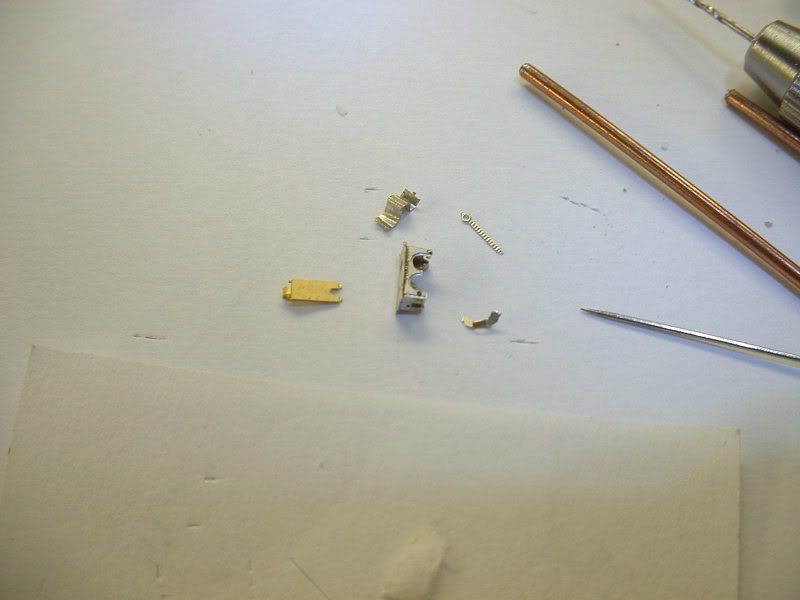

hier muß drauf geachtet werden , das aus den Laschen runde Aufnahmen für das Draht zum Bewegen des Überwurfs , gebogen werden , die Bodenplatte habe ich mit dem Halter verlötet und vorher ein Loch reingebohrt , wo ich zum Schluß den Stift reinlöte , zum besseren Halt in der Oberwanne.

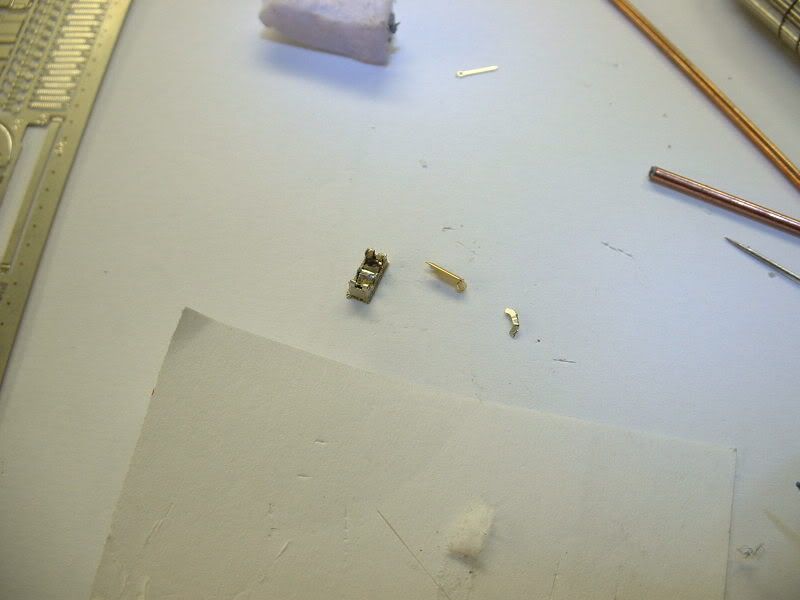

hier sieht man den nächsten Bauabschnitt : das Schwierigste finde ich , ist unten rechts , die Flügelmutter zu biegen
Hier gehts weiter ,

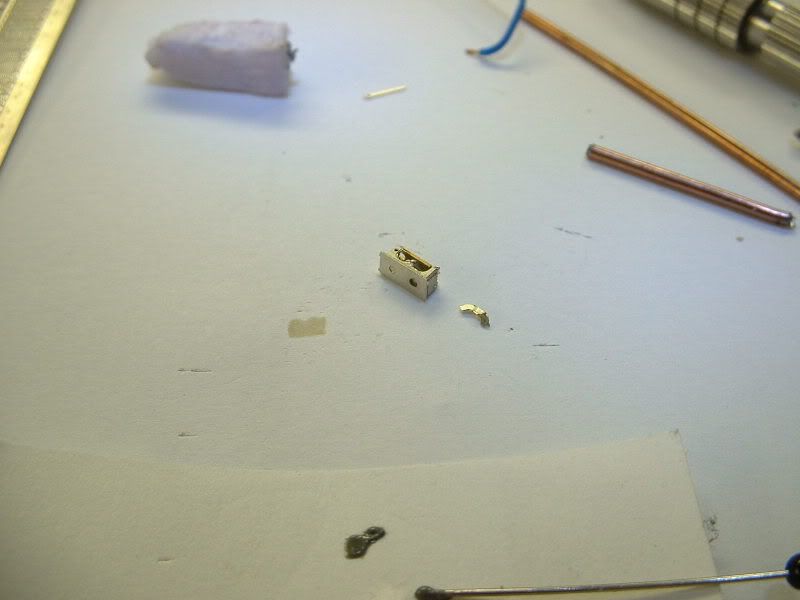

jetzt wurde das gebogene Innenteil eingefügt und angelötet , auch die Ösen der Lasche ist fertig :
Lasche eingesetzt
gleich gehts weiter.
--
Gruß
Frank
Der Mensch hat drei Wege, klug zu handeln. Erstens durch Nachdenken: Das ist der Edelste.
Zweitens durch Nachahmen: Das ist der Leichteste. Drittens durch Erfahrung: Das ist der Bitterste.
|
|
| |
|
|
04.08.2007, 16:54 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|

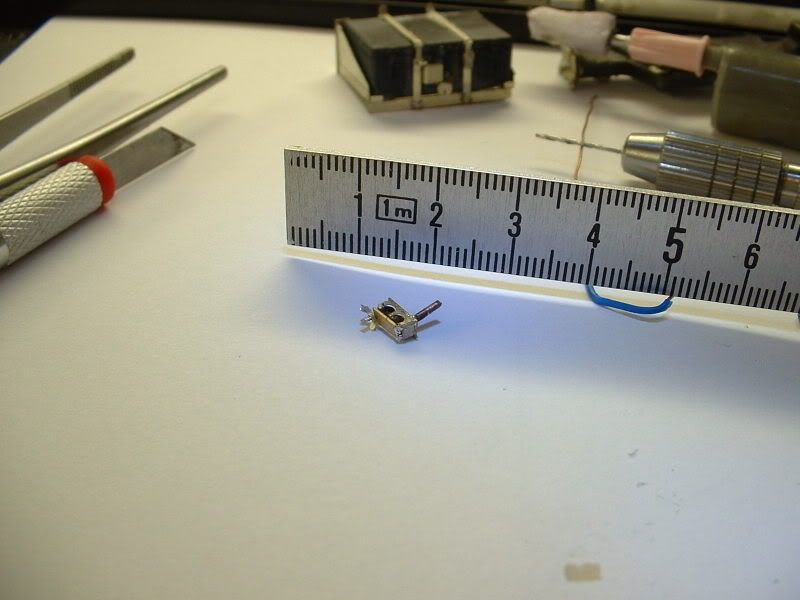

Jetzt ist die Halterung fertig , mein angelöteter Befestigungsstift ist auch gut zu erkennen. Ready to go
ich weiß , viele Bilder , aber ich wollte mal aufzeigen , was so hinter einem winzigen Seilhalter steckt , jetzt kann auch der Letzte den Aufwand nachvollziehen und selber beurteilen ob es easy und nicht sinnvoll ist oder aufwendig und gut ist ! :P
--
Gruß
Frank
Der Mensch hat drei Wege, klug zu handeln. Erstens durch Nachdenken: Das ist der Edelste.
Zweitens durch Nachahmen: Das ist der Leichteste. Drittens durch Erfahrung: Das ist der Bitterste.
|
|
| |
|
|
04.08.2007, 17:22 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|

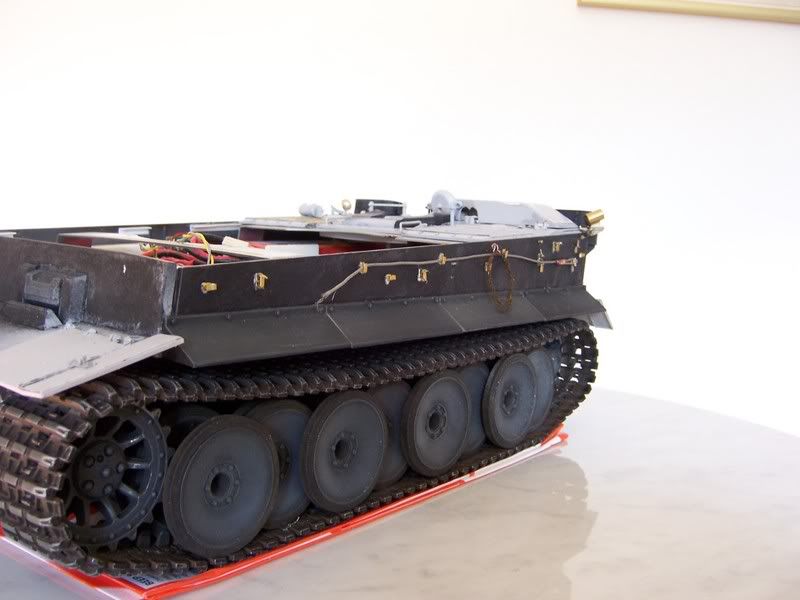

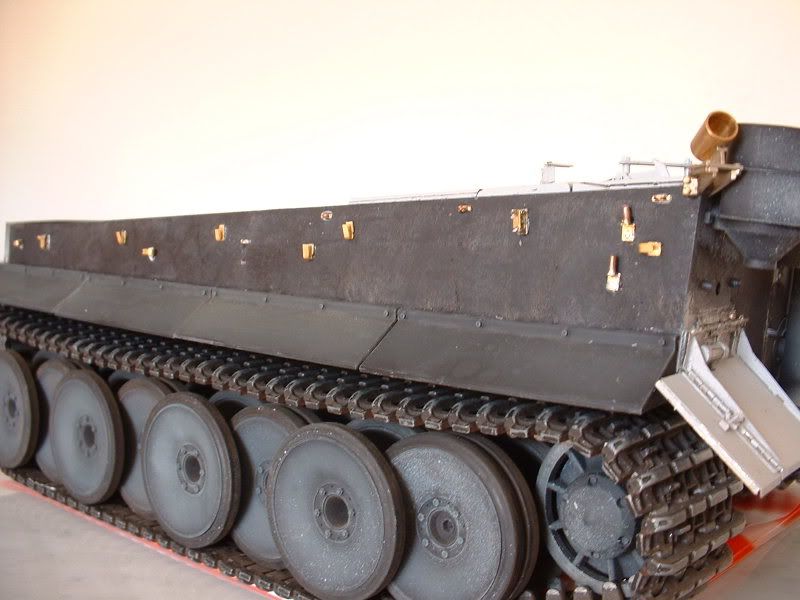

Fast alle Halter dran , Zwischenstand :
--
Gruß
Frank
Der Mensch hat drei Wege, klug zu handeln. Erstens durch Nachdenken: Das ist der Edelste.
Zweitens durch Nachahmen: Das ist der Leichteste. Drittens durch Erfahrung: Das ist der Bitterste.
|
|
| |
|
|
04.08.2007, 20:46 Uhr
OliverRauls
3D - Drucker
|
Wahnsinn, Frank. Ich glaub, den Gang zum Augenarzt wegen der Sehstärke kannst du dir die nächsten Jahre schenken. Sehr schön!
Oli
|
|
| |
|
|
05.08.2007, 18:19 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
So , jetzt reicht es mit Seilhaltern :
dann suche ich mir mal die nächsten Deatils aus und die vielleicht mal , ohne Flügelmuttern selbst zu bauen !!!
@ Oli : jetzt mach ich mir erstmal ein kaltes Bier auf !
--
Gruß
Frank
Der Mensch hat drei Wege, klug zu handeln. Erstens durch Nachdenken: Das ist der Edelste.
Zweitens durch Nachahmen: Das ist der Leichteste. Drittens durch Erfahrung: Das ist der Bitterste.
|
|
| |
|
|
05.08.2007, 23:46 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
Na ja , so ein paar Kleinigkeiten habe ich noch hinbekommen
Die Verriegelung ist aus Guß und stammt von Dirk http://www.professionalkits.de/
--
Gruß
Frank
Der Mensch hat drei Wege, klug zu handeln. Erstens durch Nachdenken: Das ist der Edelste.
Zweitens durch Nachahmen: Das ist der Leichteste. Drittens durch Erfahrung: Das ist der Bitterste.
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Frank (FN) am 06.08.2007 23:09. |
|
|
06.08.2007, 23:02 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|

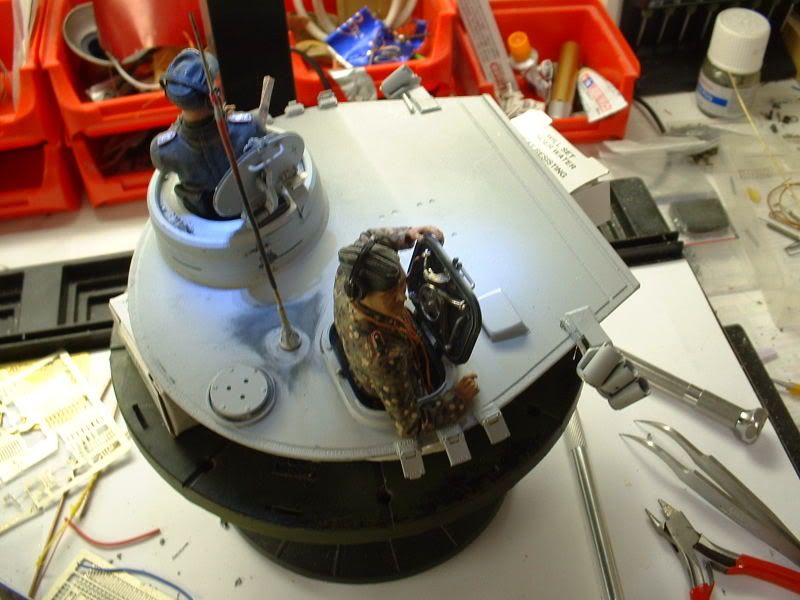

hier ein kleines Update .

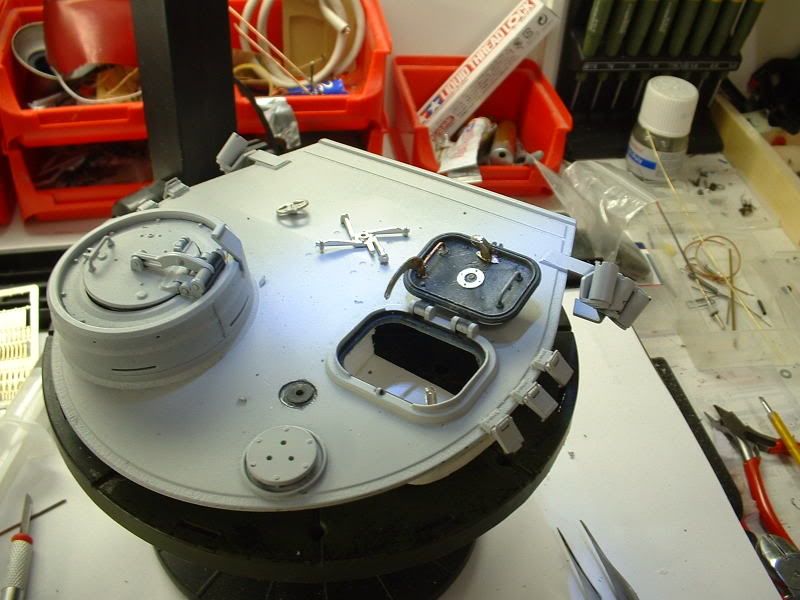

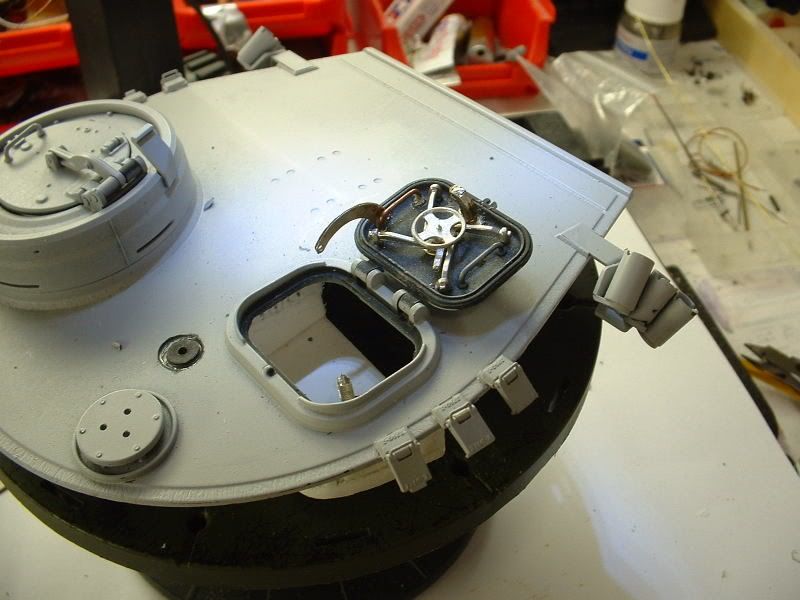

An der KDT Kuppel wurden die beiden senkrechten Rohre eingelassen und der Schnapper für die Lukenhalterung

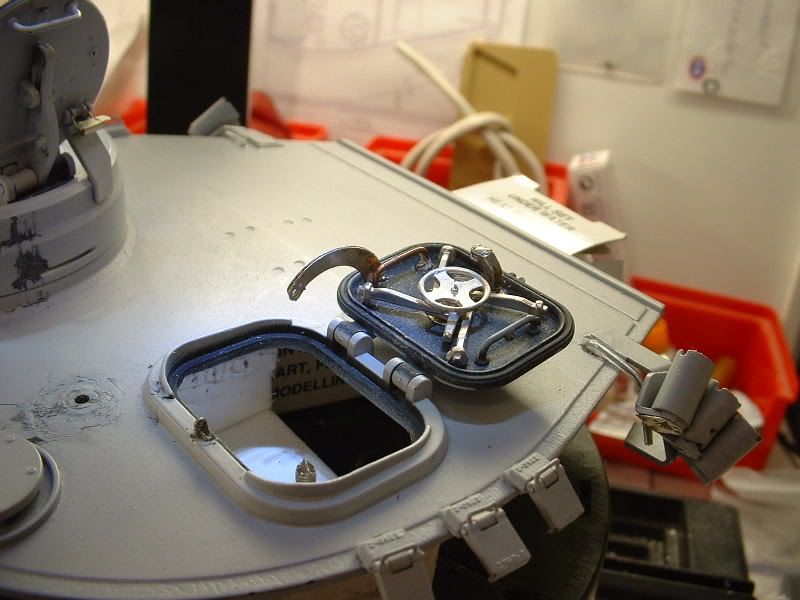

die Ladeschützenluke ist fast fertig , das Zuziehseil fehlt noch
und dann gibts Nebelbecher  ich baue die abgespeckte Version für RC Fahrbetrieb dann bin ich fein raus !
--
Gruß
Frank
Der Mensch hat drei Wege, klug zu handeln. Erstens durch Nachdenken: Das ist der Edelste.
Zweitens durch Nachahmen: Das ist der Leichteste. Drittens durch Erfahrung: Das ist der Bitterste.
|
|
| |
|
|
06.08.2007, 23:24 Uhr
Tiger2de
Nachwuchsförderer
|
Frank sehr nobel.....
aber magst du ihn dann noch fahren bei so viel feinheit
Respekt!
--
DER_TIGER_KENNER
[RC-P]STEINER
|
|
| |
|
|
06.08.2007, 23:35 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
quote:
Original von Tiger2de:
Frank sehr nobel.....
aber magst du ihn dann noch fahren bei so viel feinheit
Respekt!
--
DER_TIGER_KENNER
[RC-P]STEINER
Hallo Micha ,
Das ist ein gute Frage ,
der Tiger 1 ist mein absolutes Fahrgerät , leider nach jedem Güthersloh Aufenthalt defekt , mit irgendwelchen ausgefallenen Pannen , aber ich finde Ihn gut und fahre Ihn weiter .
Dennis und Falko schimpfen auch schon , das geht Alles irgendwann ab und das sieht kein Schwein !
Doch ich sehe das , und da ich alle Sachen verlötet und befestigt mit Bolzen habe, sehe ich der Sache gelassen entgegen , es bleibt mein Heizerpanzer trotz aller Ätzteile !
Ansonsten wäre es ein Standmodell
--
Gruß
Frank
Der Mensch hat drei Wege, klug zu handeln. Erstens durch Nachdenken: Das ist der Edelste.
Zweitens durch Nachahmen: Das ist der Leichteste. Drittens durch Erfahrung: Das ist der Bitterste.
|
|
| |
|
|
06.08.2007, 23:46 Uhr
Tiger2de
Nachwuchsförderer
|
Doch ich finde das gut was du das machst!
den ich sehe das... um so feiner um so schöner
doch ich bekomme bei Ätzteilen immer die krätze....
Zu meiner Hochburgzeit des modellbaus sagte man verlinden müsste schwul sein weil er so gute sachen macht .....
doch heute weiß ich es gibst noch schlimmer
--
DER_TIGER_KENNER
[RC-P]STEINER
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Tiger2de am 06.08.2007 23:46. |
|
|
07.08.2007, 21:04 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
Hi Micha ,
wenn Verlinden ( und der ist nicht gut !!!) schwul war , was war dann mit Kirin ???
Ich kenne da Jemanden , der hat den kompletten Aber-Satz verbaut , bis auf die letzte Schrauben !
Aber der ist leider auch nicht schwul.
Spaß beiseite , was los mit dir , mußte lesen Du verkaufst den LEO 1 ??
--
Gruß
Frank
Der Mensch hat drei Wege, klug zu handeln. Erstens durch Nachdenken: Das ist der Edelste.
Zweitens durch Nachahmen: Das ist der Leichteste. Drittens durch Erfahrung: Das ist der Bitterste.
|
|
| |
|
|
07.08.2007, 21:16 Uhr
OliverRauls
3D - Drucker
|
Frank,
unsere Modelle provozieren die für die 1:10 Fraktion peinliche Aussage (hab in Munster öfters gehört): "schon toll, was die 1:16 so machen".....und mein Büffel lebt auch noch gut. Klar, da bricht mal was ab- aber mit dem Original semmelt man auch nicht gegen ein Haus, oder????
Oli:D
|
|
| |
|
|
07.08.2007, 23:37 Uhr
Tiger2de
Nachwuchsförderer
|
Frank 2001 gabs nicht so viel schönes da war Verlinden schon so ein vorbild
Aber wen ich dein Tiger sehe  Wer ist Verlinden =
--
