Thema:  Hilfe benötigt: Frühe Takt.Zeichen BW |
[ - Antworten - ] |
22.03.2007, 08:04 Uhr
  spot01
|
Hallo,
ich benötige Hilfe für meinen Ur-Leo:
Tom hat mir einen wunderschönen Decalbogen gebaut, und in Unwissenheit habe ich Ihm die falschen "modernen" rechteckigen Taktischen Zeichen durchgegeben.
Die kamen, wie ich jetzt weis, erst 1968 zum Einsatz. Vorher hatten die Takt.Zeichen die Form einer Raute
Wer kann mir die Eckmaße bzw. die Größe mitteilen??

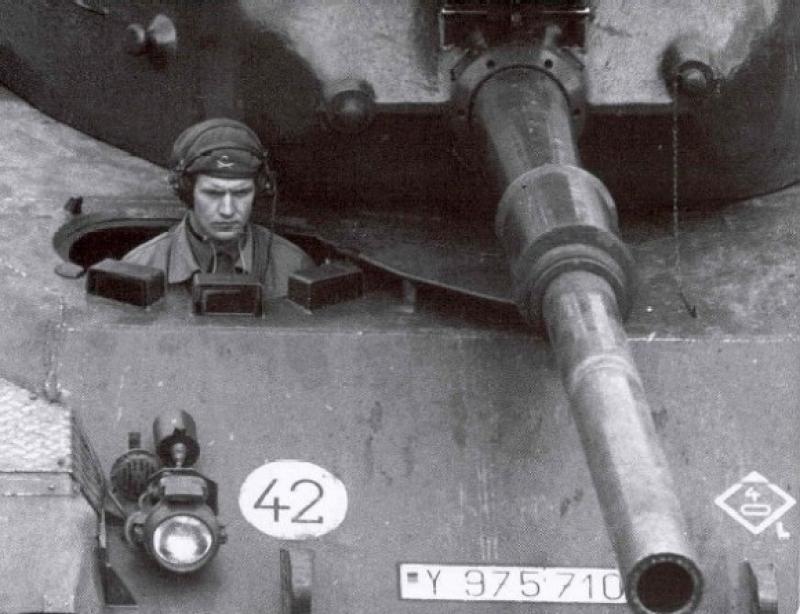

Bild anbei:
Dankbar für jede Info:D
Grüße
--
"Old Ironside" Peter
(der aus der Pfalz kommt)
- alea iacta est -
|
|
 |
|
|
22.03.2007, 09:50 Uhr
steini
|
Hi ich habe welche.Grüssle
--
Antennen Hoch,Luken Dicht,Klar zum Gefecht
|
|
| |
|
|
22.03.2007, 13:00 Uhr
spot01
|
Steini,
lass Dir doch bitte nicht die Würmer aus der Nase ziehen;D
Rück schon raus, die Infos
Informelle Grüße
--
"Old Ironside" Peter
(der aus der Pfalz kommt)
- alea iacta est -
|
|
| |
|
|
24.03.2007, 01:02 Uhr
Radi
|
Moin Peter,
wenn garnix geht wende Dich doch an "Oldie".
Winni war vor ´68 bei der aktiven Truppe und kann Dir evtl. weiterhelfen.
--
Gruß aus dem Odenwald
"Radi" - Klaus
|
|
| |
|
|
24.03.2007, 09:01 Uhr
spot01
|
Klaus,
danke für die Info. Ich versuche nun mal noch einen anderen Weg über das BMVg, und frage dort mal bei den Historikern nach der alten ZdV nach. Vielleicht komme ich weiter:
Bei Panzerbär bin ich auch fündig geworden, allerdings ohne Maß- und Winkelangaben:
--
"Old Ironside" Peter
(der aus der Pfalz kommt)
- alea iacta est -
|
|
| |
|
|
11.04.2007, 16:31 Uhr
spot01
|
Und wieder ein Stückchen weiter, oder auch nicht.........................
Auf meine Anfrage hin beim Bundesarchiv nach der "alten" ZDv 1/11 vom März 1963 und den darin beschriebenen taktischen Zeichen bekam ich die nachstehende Antwort, die sicherlich für einige von Interesse sein dürfte:
"........... in der durch den Fü H dazu herausgegebenen Erläuterung "Zuteilung der taktischen Zeichen zu den im Heer eingeführten oder vorgesehenen Waffen und gepanzerten Fahrzeugen" sind keine konkreten Angaben zu den Größen bezeichnet.
In der ZDv befindet sich lediglich die Formulierung "Der Zweck der taktischen Zeichen wird nur dann erfüllt, wenn ein harmonisches Größenverhältnis zu Kartenmaßstab und Gesamtbild eingehalten wird".
Auch Nachfragen bei der Bundeswehr ergaben keine weiteren Erkenntnisse. Auf Grund der Darstellung kann ein Winkel von 90° angenommen werden..............."
An dieser Stelle ein herzliches Dankeschön an das Bundesarchiv!
Das waren noch Zeiten als die Harmonie bei der Bundeswehr noch in einer Vorschrift verankert war;D
Harmonische Grüße
--
"Old Ironside" Peter
(der aus der Pfalz kommt)
- alea iacta est -
|
|
| |
|
|
11.04.2007, 16:45 Uhr
Robert
BW-Meister
[Administrator]
|
Hallo Peter,
haste das hier schon gesehen ???
-> http://www.panzerbaer.de/colours/bw_tarn-g.htm
Die Größe der taktischen Zeichen kann man auch annäherungsweise durch Referenzmaße im Foto ermittelt.
z.B.:
[Breite der Bugplatte im Orginal] / [Breite der Bugplatte im Foto] = [Breite des takt.Zeichens im Orginal] / [Breite des takt.Zeichens im Foto]
...jetzt mußt du die Formel nur noch nach [Breite des takt.Zeichens im Orginal] auflösen und ein geeignetes Foto finden.
Gruß Robert
|
|
| |
|
|
