Thema:  BMW X5 in 1:18 (1:16) Umbau auf 40MHz RC |
[ - Antworten - ] |
21.03.2007, 22:00 Uhr
  ChristianB
|
Hallo,
angefixxt durch 2 User dieses Forums, die es nicht lassen konnten im Chat andauernd Bilder von dem Modell zu posten und sich darüber zu unterhalten, hatte ich mir Fix auch einen bestellt.
Auf der Verpackung und auch bei der Artikelbeschreibung im Internet steht als Maßangabe 1:16 – das ist aber leider extrem übertrieben. Das Modell ist höchstens 1:18…. Naja egal das Modell war bestellt.
Im Original Zustand konnte das Modell fahren  , zudem konnte man das Fahrlicht vorne (4 weiße LEDs) ein und ausschalten (Rückleuchten hat er nicht). Beim Lenken haben jeweils die Blinker vorne und hinten geleuchtet (gelbe LEDs). Wenn man vom Gas gegangen ist sind die Bremslichter hinten angegangen.
Gefedert ist das Modell auch schon…die Federung ähnelt der Federung wie sie in meinen Wölfen verbaut ist…. Ob da wer Werksspionage betrieben hat   Angetrieben wird es allerdings nur mittel Heckantrieb mit einem Diff. Leider habe ich noch keinen Weg gefunden das Diff. zu sperren, da bin ich aber noch dran…
So, nun zum Umbau:
1. Die Lenkung – Umbau auf Standardservo

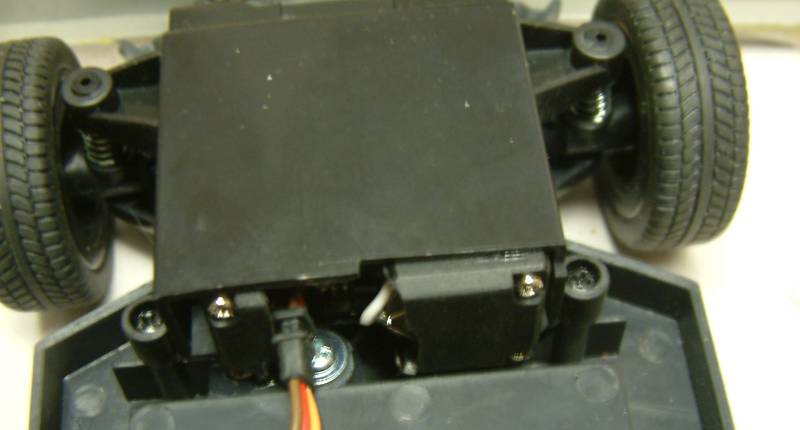

Freudig habe ich festgestellt das die für die Lenkung eingebaute Mechanik die Größe eines Standardservo hat. Also alte Mechanik raus, Standardservo rein.
Einzige Modifikationen am Servo:
a) Am unteren Deck musste ein Stück entfernt werden.
b) Die Aufnahme des Servohorns musste etwas eckig geschnitzt werden. Das Servohorn von der Original Mechanik konnte so 1:1 übernommen werden.
c) Das Servo wurde mittels einem Trofen Sekundenkleber fixiert.
2. Fahrregler, Akku,….
Als Akku wird ein spezieller 6 Volt Block verwendet, der von unten in das Modell eingesetzt wird. Die Kontakte dafür sind auf der Platine, auf der sich auch die weitere Elektronik befindet.

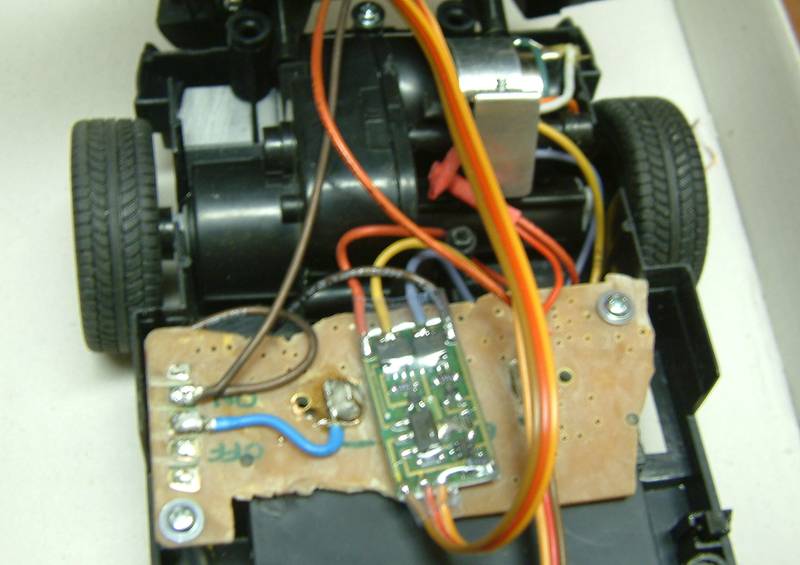

Da ich daran nichts ändern wollte und mit der weiteren Schaltung auf Platine nicht anfangen kann, wurde die Platine, bis auf die Akkukontakte und den Ein/Aus-Schalter gereinigt (alles überflüssige wurde kurzerhand abgeschliffen )

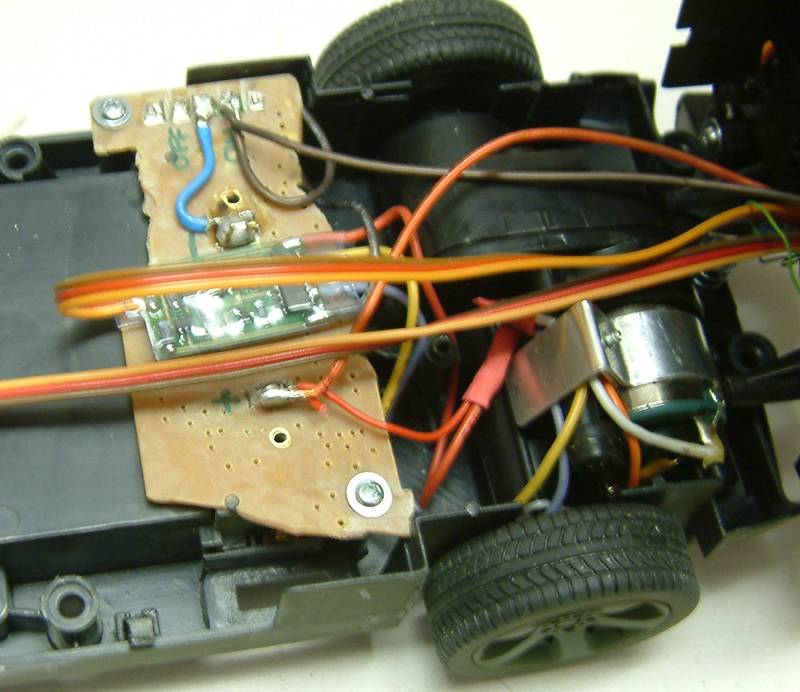

Der Ein/Aus-Schalter, und der neue Fahrregler (Mini-Regler von AFV) wurden neu verkabelt.
3. Beleuchtung:

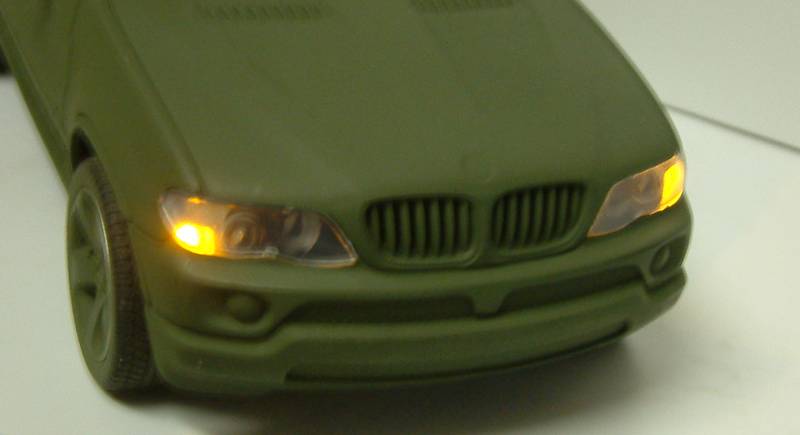

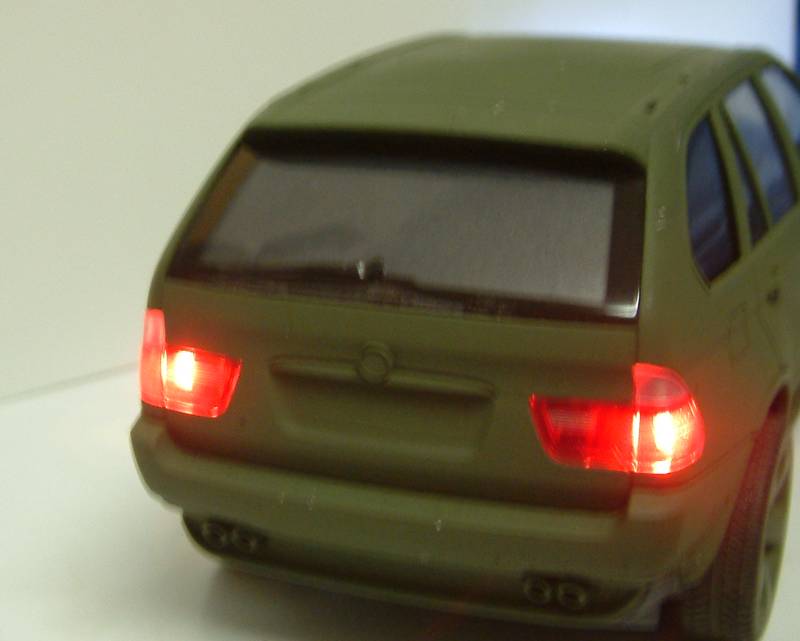

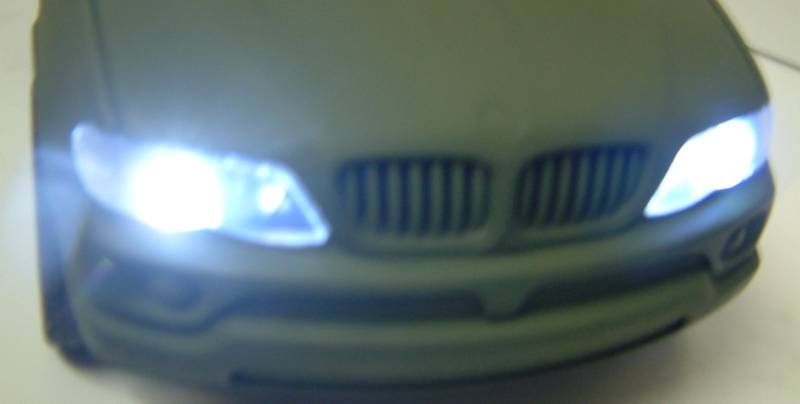

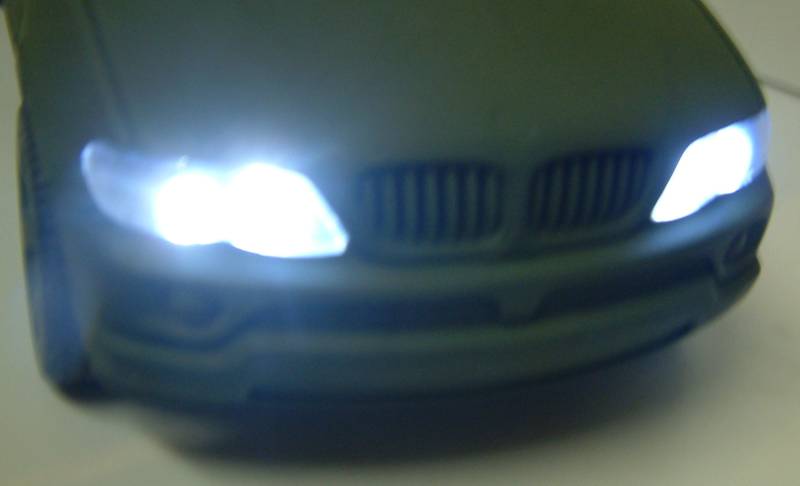

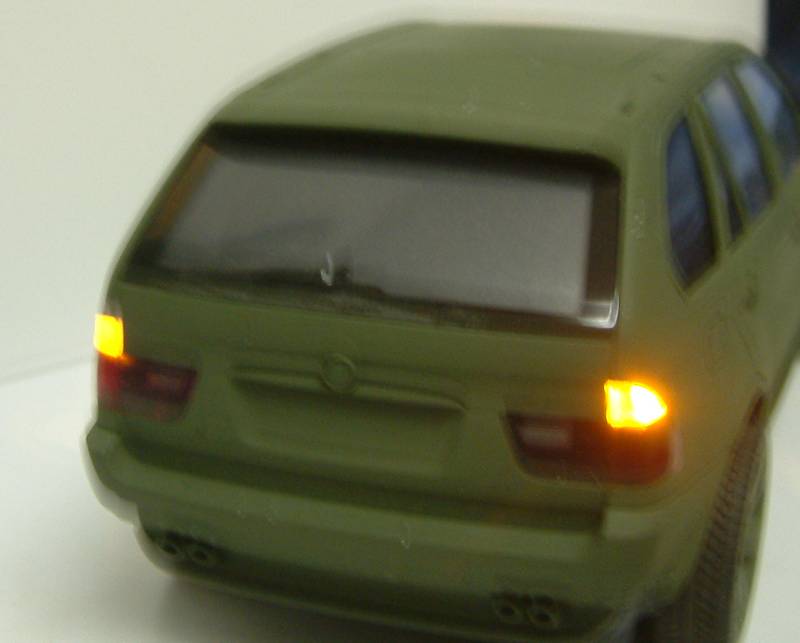

Die Frontscheinwerfer, Rückleuchten und Blinker wurden neu verkabelt, ebenso habe ich für jede LED einen eigenen Vorwiderstand verwendet (200 Ohm gelb/rot LED und 150 Ohm weiße LEDs) .
Zum steuern der Lichtfunktionen verwende ich das Modul ML4 von Servonaut,…ok es ist etwas zu „fett“ für das Spielzeugauto,.. aber ich hatte noch eins rumliegen
Durch das ML4 kann ich die Blinker und das Warnblinklicht manuell ein bzw. ausschalten, das Fahrlicht und das Fernlicht ein bzw. ausschalten.
Auf Bremslicht habe ich verzichtet

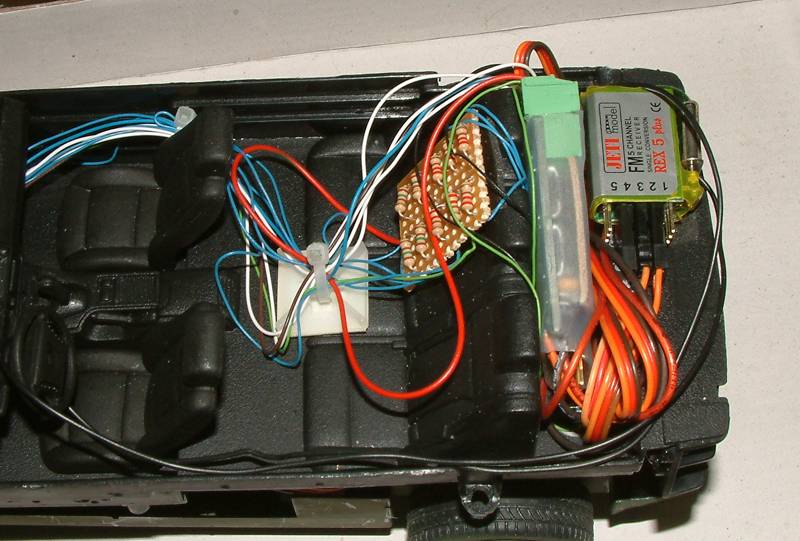

Hier ein Blick in den „Kofferraum“ :

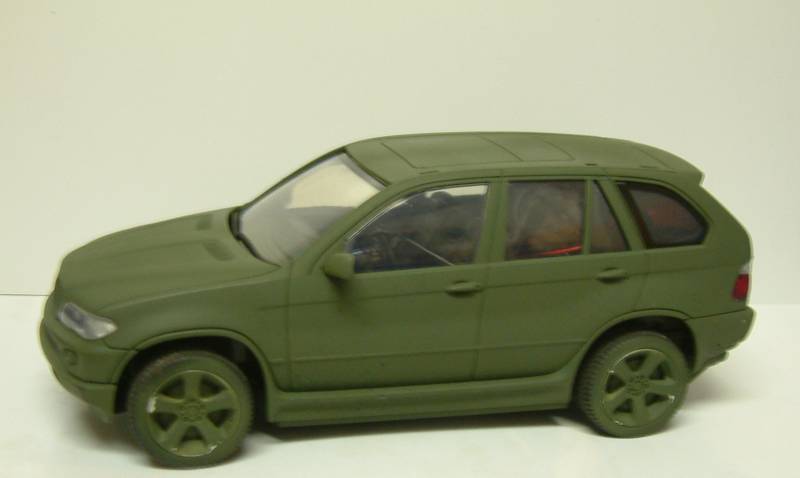

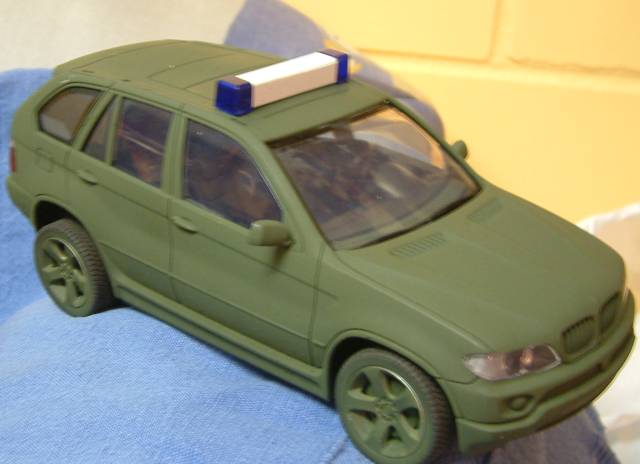

Damit das Modell zu meinen anderen Fahrzeugen passt hat es noch eine Bronzegrüne Lackierung bekommen, diese ist aber noch nicht fertig… muss noch mal gebrusht werden….
Und hier die letzten Bilder….
Ach ein noch zum Abschluss:
JA ICH WEISS, DAS ES DERZEIT KEINEN X5 IM FUHRPARKSERVICE DER BUNDESWEHR GIBT!!! – Aber mein Oberbefehlshaber wollte einen
Ein Fahrvideo folgt..... ggf. nächste Woche oder so....
--
Gruss aus dem Harz
Christian
~~~~~~~~~~~~~~~~~~~~~~~~~~~~
http://www.rc-racing-hall.de
http://www.bundeswehr-modellbau.info
http://www.meisterwerke-in-1zu87.de(Thomas Janck)
|
|
|
|
|
21.03.2007, 22:52 Uhr
Schrauber
Schrauber-Familie
[Moderator]
|
Hi Christian,
mach doch mal ne Eingabe beim Bund, event. überlegen die sich das ja wenn sie dein sehr schönes Modell hier sehen  Die Fahrdienstleute würden sich sicherlich freuen
Gruß Axel
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Schrauber am 21.03.2007 22:52.
|
|
|
22.03.2007, 07:31 Uhr
Norbert
Puppenspieler
[Administrator]
|
Schaut sehr nett aus Christian.
Vielleicht sollte ich das mit meinen "KLEINEN" auch so machen
Der ist 1/8 .
Gruß Norbert
--
http://www.panzerfan.de
|
|
|
|
|
|
23.03.2007, 21:17 Uhr
Dirk
Schlaflos in Altengrabow
|
Hallo Christian
Arrrghhhhhh dat sieht ja mal g... aus .X5 in Bronzegrün mit Alus
Es gab bei Ebay mal welche in 1:8,von Dickie gibts auch einen in 1:12, ..nur 1:16 wieder nicht grrrrrrr.
Wenn Du allerdings ein BW Fuhrparkfahrzeug nachbauen möchtest, brauchste den gar nicht Grün lackieren, einfach normale Farbe und dann auf die Tür BW Fuhrparkservice und Y Kennzeichen .
Aber in Grün isser auch sehr imposant .
@Nobby schöner X5 ...so einen habe ich ja auch noch im Bau (naja im moment wird da eher weniger gebaut)
Mein oller X5 ist allerdings etwas bunter , immer nur diese matten Farben, ich brauchte mal was leuchtendes.
Leuchtendes buntes Etwas
Nu iss aber genug abgeschweift .
Christian wie wärs mit ner Feldjägerversion .
Schönen Blitzbalken oben druff
MfG Dirk
|
|
|
|
|
|
23.03.2007, 21:37 Uhr
Norbert
Puppenspieler
[Administrator]
|
|
23.03.2007, 22:10 Uhr
ChristianB
|
nabend
also erstmal... Dirk der NTW gefällt mir sehr gut
An den Alufelgen bin ich dran... mal schauen was mir dazu einfällt... allerdings wollte ich nicht zuviel Zeit in den Umbau dieses "Spielzeugautos" stecken... ABER es wird auf jedenfall eine MP Version Leuchtbalken ist im Bau und die Blitzelektronik läuft auch schon....
--
Gruss aus dem Harz
Christian
~~~~~~~~~~~~~~~~~~~~~~~~~~~~
http://www.rc-racing-hall.de
http://www.bundeswehr-modellbau.info
http://www.meisterwerke-in-1zu87.de(Thomas Janck)
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von ChristianB am 23.03.2007 22:10.
|
|
|
23.03.2007, 22:32 Uhr
Dirk
Schlaflos in Altengrabow
|
Huhu
Na das sieht doch schon lecker aus.
Zitat>allerdings wollte ich nicht zuviel Zeit in den Umbau dieses "Spielzeugautos" stecken...
Genau das ist auch mein Motto (naja fast ,ersetzen wir Zeit duch Geld),mit relativ wenig Mitteln ein doch schönes Modell zu bauen...es müssen nicht immer mehrere 100 oder gar 1000 Euro sein .
Ich habe einfach zuwenig Zeit (ja ja die alte Leier )um mich dem Modellbau zu widmen und auf so vielen Treffen bin ich im moment auch nicht mehr ,von daher würde sich ein Modell was richtig gut Geld kostet für mich absolut nicht lohnen,klar könnte ich mir so einige Modelle kaufen, allerdings würden die dann die meiste Zeit nur rumstehen und verstauben .........und dann wohl ,wie bei so manch anderem hier ,wieder mit ordentlich Wertverlust verkauft ...dafür sind mir meine TALER dann doch zu schade...schließlich ist es im Endeffekt doch nur "Spielzeug". (für mich zumindest)
MfG Dirk .....Huch etwas vom Thema abgekommen
|
|
|
|
|
|
27.03.2007, 19:00 Uhr
ChristianB
|
Hallo,
da es mir derzeit gesundheitlich nicht so prickelnd geht, kommt ich mit meinen Umbauten nicht so wirklich voran… hier aber ein bisschen was neues.

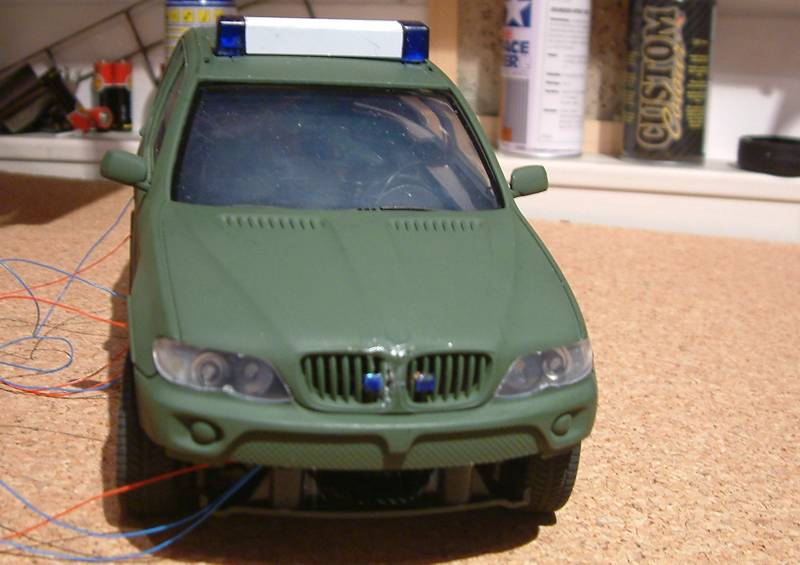

Der X5 hat jetzt funktionierende Frontblitzer und Blaulicht aufm Dach
Verwendet wurden blaue SMD LEDs des Typs 1206, wovon jeweils 2 parallel geschaltet sind. Da das Gehäuse der LEDs "Klar" ist, wurden die Frontblitzer mit Revell Farbe "Transparent blau" (ich glaube Nr. 327) eingefärbt.

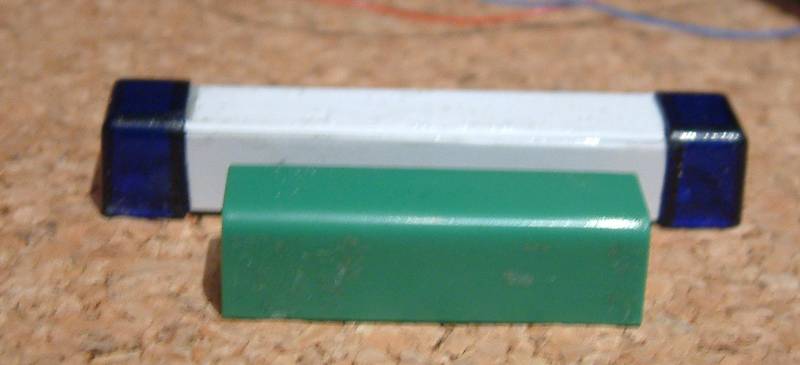

Der Lichtbalken wurden von einem Dickie Polizei Auto gemopst. Da mir der Lichtbalken zu kurz war und er zudem aus zwei Teilen bestand (1x das Blaue und 1x das Grüne Mittelteil) folgt das Mittelteil in die Restekiste, der blaue Teil wurde in der Mitte getrennt und mit Polyplatten wieder zusammengefügt.

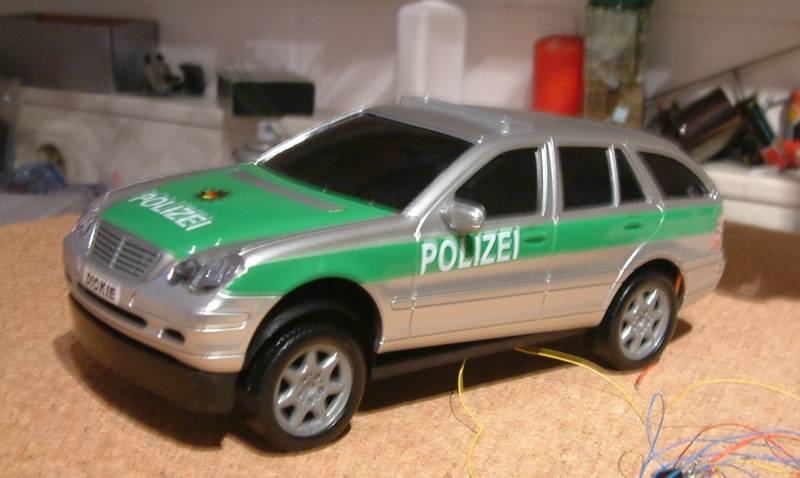

Hier das DICKIE Modell:
Hier der modifizierte Lichtbalken:

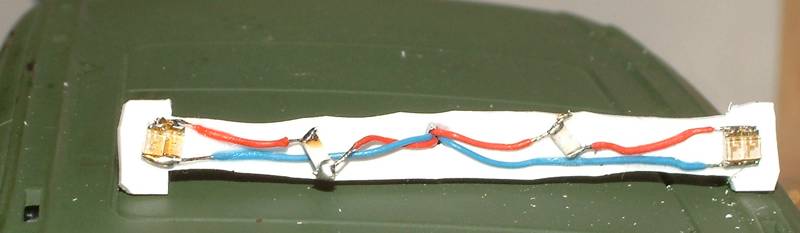

Hier die Trägerplatte für den Lichtbalken (Außen jeweils die 2 SMD LEDs in der Mitte je ein SMD Vorwiderstand)
