So, heute möchte ich Euch mal mein zukünftiges LangzeitProjekt vorstellen. Ich baue seit ca drei Wochen dran, immer mal am Abend, wenn meine "andere Maus" in der Arbeit ist.
Als Mateial dienen natürlich Polyplatten in den Stärken vonn 3mm, für die Wanne und die Seitenteile, und 1 & 2mm Platten für die Aufbauten. Die Wanne will ich noch mit 1mm starkem Verzinktem Blech verstärken. Aber das muß ich in der Arbeit erstmal zurecht biegen.
Als Ketten nehme ich die vom Conrad. Diese haben die ungefairen Maße welche ich brauche.
Aber jetzt die ersten Bilder.
Hier die Ketten mal zum Vergleich, v.l. die geplanten Ketten für die Maus,die Ketten vom KöTi, die Ketten vom HL-Tiger
Nun, ich hoffe es gefällt für´n Anfang. Für Tips und Anregungen von den Profis bin ich schonmal Dankbar.
|
|
|
|
|
21.02.2007, 21:12 Uhr
Radfahrer
|
Hallo Mäuslebauer!
Na da bin ich mit meiner ja nicht mehr alleine!
Das scheint mir, als würde Deine von der Konstruktion her noch scaler als meine! Alle Achtung!
Die Conni-Ketten sind eine gute Wahl, superstabil und recht passend.
Falls Du noch Anregungen und Hinweise auf mögliche Schwachpunkte finden magst:
http://www.rcpanzer.de/apboard/thread.php?id=7318&start=1&seite=1#2
Viel Erfolg weiterhin!
--
cu
Olaf (der Radfahrer)
|
|
|
|
|
|
21.02.2007, 21:22 Uhr
DerElefant
|
Hallo! Ja Dein Mäuschen sieht ja auch nicht übel aus, Respekt.
Mal ne Frage, wie hast Du das mit der Aufhängung gelößt?
Bist Du schon so weit?
Gruß Rene
|
|
|
|
|
|
23.02.2007, 22:05 Uhr
Radfahrer
|
Hallo Rene!
Ja, ich bin soweit.
Meine Maus fuhr auch schon diverse Male, nur erwies sich der Antrieb leider als nicht standfest genug. Zur Zeit wartet das gute Stück auf Überarbeitung.
Die Aufhängung hatte ich bewußt nicht scale ausgelegt. Ich habe stattdessen die Komponenten, die zur Conrad (Veroma) Kette gehören genutzt, um ein funktionierendes System zu haben. Im Gegensatz zum Schneemobil vom obigen Hersteller ist das Fahrwerk aber gefedert. Anders als beim Original habe ich herkömmliche Schwingarme hergestellt:

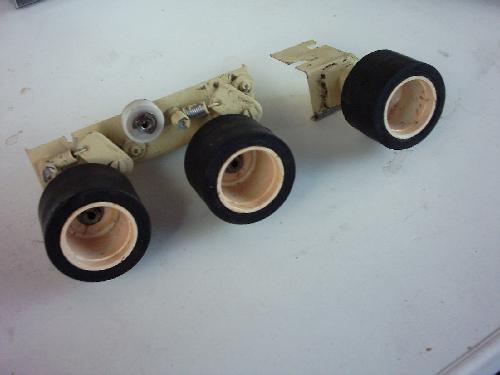

Dies erschien mir stabil genug für die angepeilte Masse von ca. 10 kg. Es sind aus Stahl-Flachwinkeln hergestellte Teile, Peter II hier aus dem Forum hat mir Rad- und Drehachsstummel gedreht. Gelagert sind die Schwingarme in Kugellagern mit Bund, welche paarweise an Tragplatten geschraubt und geklebt sind. So kann ich die Module zu Reinigungs- und Reparaturzwecken leicht abnehmen. Da ich speziell angefertigte Zugfedern verwende, gibt es auch keine Teile in der Wanne.
Pro Modul gibt es auch eine Rücklaufrolle.
Das Leitrad ist auch "nur" eine Laufrolle, der Träger hat Langlöcher um die Kettenspannung justieren zu können. An den Leitradträgern bilden sich durch die Belastung aber Risse aus, ich werde sie entsprechend verstärken müssen.

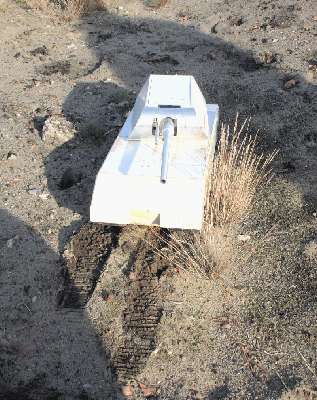

Hier das ganze Ding auf großer Fahrt auf "heiligem Boden" (  ), wir waren damit in Kummersdorf, dort wo damals auch die Originale getestet wurden.

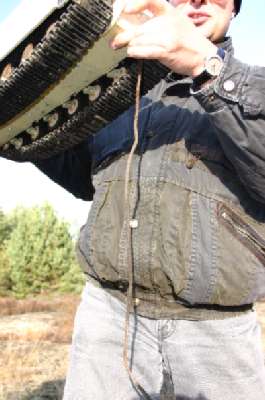

Blick unter mein Modell, es hatte sich ein fingerdickes Armierungseisen im Laufwerk verhakt.
Ein scales Fahrwerk wäre der Kracher. Meiner Meinung nach gelänge es aber nur, wenn man sowohl Metallguß- als auch CNC Techniken anwenden würde, um diese große Menge an Teilen in der nötigen Präzision herzustellen.
Ich werde, wenn die mechanischen Probleme ausgeräumt sind, noch ein paar "Dummy-Rollen" vor meine Laufräder setzen, um dem Original-Look näher zu kommen.
--
cu
Olaf (der Radfahrer)
|
|
|
|
|
|
08.03.2007, 19:26 Uhr
DerElefant
|
So, heute gibt´s mal wieder ein paar Bilder.
Ich habe zwischenzeitlich mal das mittlere Gitter angefangen, aber das ist so ne Friemlei das ich erstmal keine Lust habe dies wieter zu machen.
Also habe ich mich mal an den Turm gemacht. Zu sehen sind hier der Turmrohbau und die Bodenplatte. Die Bodenplatte ist vom Köt. Ich habe diese auf 4mm verstärkt. der untere Teil wird noch gespachtelt.
Weiter Bilder werden folgen diese Woche noch folgen,
|
|
|
|
|
|
23.03.2007, 18:46 Uhr
DerElefant
|
@Werni67, wegen der Rundung..., schick mir via PN Deine Adresse und ich schick Dir die Tage nen Brief mit ner Zeichnung von der Turmseite!
´Hab mir Deine MAus angescheut, Super bis jetzt. Kannst Du mal ein paar Bilder vom Laufwerk machen? MfG
============================================
Hello @All,
Hier gibt´s wiedermal ein paar Bilder. Leider geht es im Moment sehr schleppend vorran, da ich nur noch Arbeiten bin  , und so einfach am Abend keinen Bok mehr zum bauen habe.
Hier sind Bilder vom Turm.
============================================
Das Lager habe ich in der Bucht erstanden. Will das verbauen, da ich mir denke das der Turm ja ein gant schönes Gewicht bekommt und er sich so leichter drehen läßt.
Was mich überzeugt hat das Lager zu kaufen war das es nur 6mm dick ist, und das ideal für die Maus ist.
============================================
Und hier der weiter oben schonmal erwähnte Artellerieturm. Er ist auf dem Foto in 1:35 zu sehen. Ich habe mich dazu entschieden beide Türme zu bauen, und diese dann so zu lackieren das ich sie beide nutzen kann, eben wie ich grad lust habe. Das Rohr von dem "kleinen" Turm hat schon ein beeindruckende Größe (ca 23cm), d.h. es wird in 1:16 ein 53 ch langes Rohr welches das Mäuschen sehr Stolz dastehen läßt.
============================================
So, das war´s erstmal wieder. bvvvddKann mir den einer von den Profis nen Tip geben wie ich die Kalotte am bestne baue jkjku
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von DerElefant am 23.03.2007 18:48.
|
|
|
23.03.2007, 20:39 Uhr
Radfahrer
|
Hallo Eli!
Dein Nagetier wird eine Wucht! Weiter so. Laß Dich nicht abbringen, gut Ding will Weile haben, und am Original haben sie auch lang gebaut!!!
Dein Turmdrehring sieht auch sehr geeignet aus.
Ich bin gespannt, wie es weiter gehen wird.
Da Du die Originalen, porschetypischen, "durchhängenden" Kettenkastendächer nachgebaut hast - wie verhinderst Du, daß die Ketten dort hängen bleiben? Zumindest beim Antrieb hinten und Rückwärtsfahrt wird auch eine durchängende Kette hoch kommen!?
--
cu
Olaf (der Radfahrer)
|
|
|
|
|
|
24.03.2007, 05:38 Uhr
DerElefant
|
Hallo Olaf, danke für´s Mut machen , das kann ich brauchen.
Zwecks den Ketten werde ich die Ecken mit nem Abwasserkunststoffrohr abrunden. das hat bei meinem Elefanten auch Funktioniert. Leider kann ich kein Foto mehr von machen da ich den Panzer nimmer habe. Aber ich werde die Tage mal das soweit bauen das ich ein Foto machen kann damit Du verstehst was ich meine.
MfG Rene
|
|
|
|
|
|
24.03.2007, 05:45 Uhr
DerElefant
|
Kleiner Nachtrag.
Olaf, wie hast Du die Blende hinbekommen? Ich hab noch keine Ahnung wie ich die fertigen soll  ? Kannst Du mior nicht nen Tip geben, oder irgendwie helfen ????
Grüße aus München
|
|
|
|
|
|
24.03.2007, 18:12 Uhr
Maus
|
Großer respeckt !!! Gefällt mir gut !!! Weiter so
|
|
|
|
|
|
26.03.2007, 21:07 Uhr
Radfahrer
|
Hallo Rene!
Isch 'abe no ga keine Blende ...
Aber ich dachte mir so vorzugehen:
- Alublech rund biegen entsprechend dem Radius der Turmfront zuzüglich Luftspalt für Freigängigkeit.
- Mantelrohre und Befestigungen am Alublech anbringen
- Hartschaumstoff (kein Styropor) in grob in Form bringen und anbringen
- Satt tränken mit 2-Komponenten-Harz
- nach dem Aushärten noch korrigieren und mit 2-K Autospachtel in Endform bringen. Muß gar nicht glatt sein, Gußstuktur kommt automatisch
--
cu
Olaf (der Radfahrer)
PS: Das mit den Abweiserrohren habe ich verstanden. Klingt brauchbar
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Radfahrer am 26.03.2007 21:08.
|
|
|
10.04.2007, 09:09 Uhr
DerElefant
|
So, habe in den letzten Tagen mal wieder etwas am Mäuschen gemacht. Habe die Oberwanne nochmal angefangen, da mir die Plast/Holz Konstruktion nicht so gefiel, und der Mist auch nicht richtig hielt. Die Seitenteile wurden mit einem 90Grad Wkel ngeklebt. Am Winkel habe ich je oben und an der Seite 3mm weggemessen, um dann später so die Schräge an der Wanne darstellen zu können.
Jetzt gibt´s erstmal die Bilder:
Hier der momentane Bauzustand:
Hier ein Bild von vorn. Da kann man auch den Winkel erkennen:
Und hier ein paar Fotos mit dem Fass. Dieses habe ich aus einem 50mm Abwasserrohr aus dem Baumarkt gebaut. Oben/Unten nen Deckel drauf und angeschliffen. An den Seiten wurden dann Polystreifen in den entsprechenden maßen angeklebt.
Hier die Fässer (Links 1:35 ; Rechts 1:16 )
Und nun zu guterletzt noch ein Bild mit ner KöTi Oberwanne:
So, das war´s dann erstmal wieder für´s erste. Ich werde mir jetzt weiter den Kopf zermardern wie ich die Blende ordentlich herstelle. Mit den Rollwagen hatte "Werni67" ja schonmal nen guten Anfang gemacht. Ich glaub die Idee werde ich mir "klauen", weil dere Grundgedanke einfach Super ist.
Wenn es Anregungen gibt, dann her damit. Für Lob und Kritik habe ich auch lederzeit ein offenes Ohr (  Auge )!
PS: Entschuldigt bitte die schlechte Bildqualität, aber die Fotos sind von der Handycam. Habe mein Datenkabel vom der DigiCam in Mitteldeutschland vergessen.
|
|
|
|
|
|
01.05.2007, 17:49 Uhr
DerElefant
|
Hallo Leute,
heut gibt´s mal wieder ein paar Bilder. Ich sitzte nun schon seit ner Woche da und versuche die Rollwagen so herzustellen das ich damit zufrieden bin. Aber irgendwie bekomm ich es niocht hin das die Räder rund laufen. Vielleicht kann m,ir einer von Euch da weiterhelfen, oder tips geben ! Aber hier sind nun erstmal meine Bilder. Die Rollwagen sind im Moment ja noch ohne Belastung, deshalb die versetzten Räder.
So, das Waren nun die Bilder. Was sagt Ihr dazu? Zufrieden bin ich damit immernoch nicht
bis demnächst, Rene
|
|
|
|
|
|
27.05.2007, 20:52 Uhr
DerElefant
|
So Leute, wollt mal wieder ein paar Bilder meiner Maus zeigen. Ist in den letzten Wochen zwar nicht viel passiert. DAs Wetter ist einfach zu schön, aber etwas gibt´s doch zu zeigen. Ich bin grad dabei die Maus zu "Verblechen" . Als Blech habe ich 1mm dickes Titan/Zink blech verwendet.
Hier nun mal meine Bilder:
Hier der Turm:
Hier nochmal ein Bild von beiden Teilen. Links sieht man das Blech welches noch um dioe Wanne kommt um so eine geschlossene Blechwanne zu haben.
Bis dahin, Gruß Rene
|
|
|
|
|
|
