Thema:  Hilfe! Tamiya DMD T07 Turmdrehantrieb |
[ - Antworten - ] |
14.02.2007, 18:45 Uhr
  OliverRauls
3D - Drucker
|

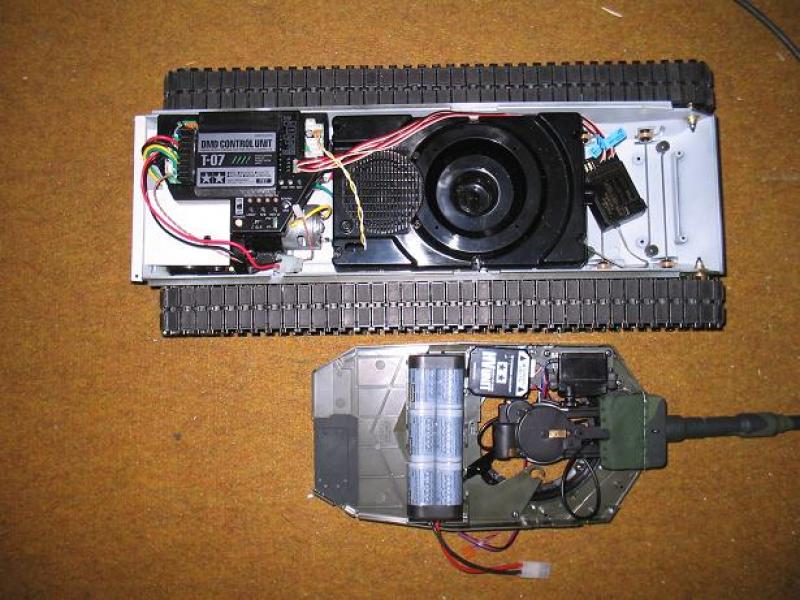

Ich verzweifle bald! Mein Tamiya Leo2A4 ist ja aus einem Standmodell entstanden. DMD und Motore etc...hab ich bei AFV dazugekauft. Klingt komisch, ist aber so.
Da natürlich ohne Anleitung für den Anschluß der Kabel/ Stecker zur DMD bin ich im wahrsten sinne des Wortes "planlos".
Rohrerhöhung über Servo- ok. Kein Problem. Funktioniert.
Licht an J16 und J17. Richtig????
J15 LED "Rundumlicht". Richtig????
Wofür ist J12 und J13?
Und jetzt das, was ich nicht zum laufen kriege: den Turmdrehmotor. Laut Tom (AFV) gehört er nebst Begrenzerschalter an J14 und J19. J19 für den Turmbegrenzer.
Also müsste ja der Motor mit J14 laufen. Tut er aber nicht. Der Motor ist ok, direkt an einen Akku gehängt läuft er.
Ausserdem waren die Motoren von AFV (Ersatzteile Tamiya) mit einem 3-poligen Stecker versehen, an dem auch noch der Schalter für den Begrenzer hing!?
Ich hab jetzt den Begrenzer vom Motor getrennt und an beide (Begrenzer wie Motor) eigene, 2polige TamiyaStecker gelötet. Aber die 2 Stecker in J14 und J19- nix passiert.
Bitte, kann hier jemand Licht ins Dunkel bringen???? Und wie ist der Zusammenhang Begrenzerschalter/ Motor???
Oli
|
|
|
|
|
15.02.2007, 08:55 Uhr
OliverRauls
3D - Drucker
|
Danke Matze! Ich schau mal.
Wär aber nach wie vor an einer detaillierten Antwort interessiert!
Oli
|
|
|
|
|
|
15.02.2007, 09:39 Uhr
Sönke
(Gepardheizer)
|
Moin Oli,
der Turmdrehmotor und der Begrenzer sind zwei Einheiten mit jeweils eigenem Anschluss.
Turmdrehmotor:
Begrenzer:
Du hast wahrscheinlich den Kanonenrückstossmotor mit Endlagenschalter.
Rückstossmotor:
Vielleicht gibt es da Unterschiede in der Schalterfunktion (Öffner/Schliesser).
Versuche mal den Turm mit gedrücktem Schalter zu drehen. Wenn das funzt muss du den Schalter tauschen.
Grüsse aus den Apfelbäumen
Sönke
|
|
|
|
|
|
15.02.2007, 11:50 Uhr
OliverRauls
3D - Drucker
|
Sönke, danke. Du hast dem bekannten NAgel exakt auf den Kopf getroffen.
Ich habe 2x den Motor der Rückstoßeinheit.
Damit ist jetzt klar, das bei mir der HM Stecker fehlt. Aber in welches Kabel geht der dann (der wird ja in ein weiterführendes Kabel gesteckt, und nicht gleich in die DMD) und in welchen "Slot" auf der DMD? Das geht für mich selbst aus der Bauanleitung nicht eindeutig hervor. Oder ich bin "blind".
Kann noch jemand diese Frage beantworten???? Ist das J14 für den Begrenzer und J19 für den Motor? Das ist allerdings die Variante, die bei mir gerade nicht funzt.
Oli
|
|
|
|
|
|
15.02.2007, 12:14 Uhr
Robert
BW-Meister
[Administrator]
|
|
|
| Beitrag 3 mal editiert. Zuletzt editiert von Robert am 15.02.2007 12:17.
|
|
|
15.02.2007, 18:55 Uhr
OliverRauls
3D - Drucker
|
Bas, Matze, Robert, Sönke
Vielen Dank euch!
Ihr wart eine Riesenhilfe. Es funzt jetzt alles. Guckt mal in meinen Baubericht und freut euch, es ist auch euer Werk jetzt!
Wär schön, wenn ich euch den Leo mal vorführen könnte.
Pfingsten Munster?
Oli
Ach, Admins, der Thread kann dann eigentlich geschlossen werden.
|
|
|
|
|
|
