Thema:  Keine Kette aber doch MADE BY HENSCHEL |
[ - Antworten - ] |
04.02.2007, 15:27 Uhr
  Diede
(Nervensaege)
|
Moin moin
Vielleicht wissen es ja die einen oder anderen das ich(17) seit letzten Jahr eine eine Ausbildung als Industriemechaniker bei Rheinmetall Landsysteme (ehemaliges Henschel Wehrtechnik) mache/angefangen habe die Lehrwerkstatt ist aber nicht von RLS sondern von Thyssen Krupp Expersite und dan macht der ganze Industriepark( Thyssen Henschel Mischertechnik/ Antriebstechnik /Transrapid/Henschel Recycel Technik/ Thyssen Krupp Expersite usw.......ausbildung. Hier möchte ich mal zeigen was ich so in meinem ersten Lehrgang von 4Monaten so gebaut habe. Die Lok und Anhänger haben nur so 3 Monate gedauert... den anderen Monat gabs Meißelübung oder Nietübung usw.... jetzt habe ich 4 wochen Schweißlehrgang
Naja hier mal ein paar Bilder. Es ist alles per Hand gearbeitet/bearbeitet worden also Feilen in allen formen und nachher vom Meister auf rechtwinkligkeit und ebenheit geprüft. Ansonst durften wir noch schön per Hand sägen und zb. Langlöscher meißeln. Und Bohren und Reiben, bohren aber schön mit Bohrmaschine und reiben mit der Hand genauso wie Gewindeschneiden.  Nur die Räder und Achsen wurden gedreht. Die bleche wurden mit einer Hebelschere grob zugeschnitten und dann gefeilt sowie auf der abkanntebank abgekanntet und dann verlötet.

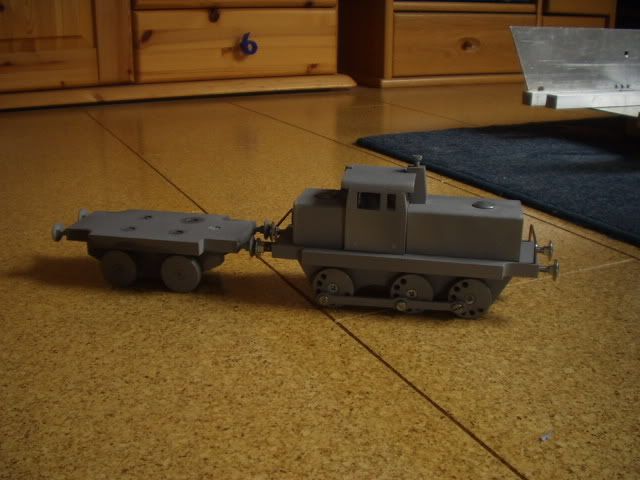

Kurz nach dem Sandstrahlen

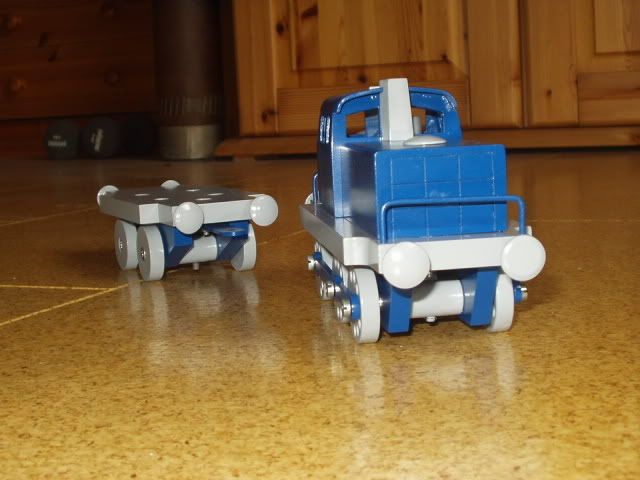

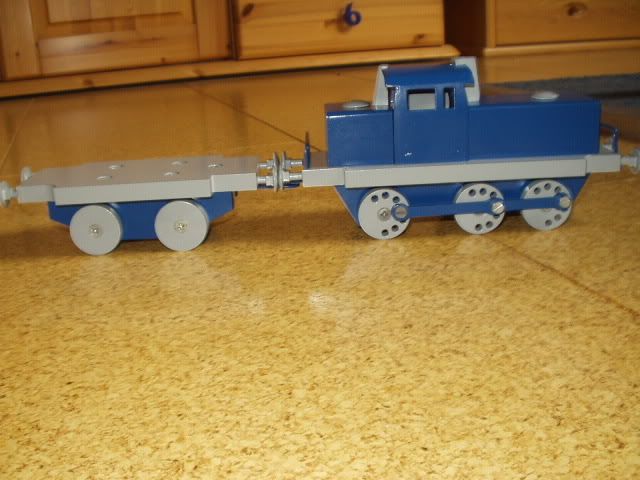

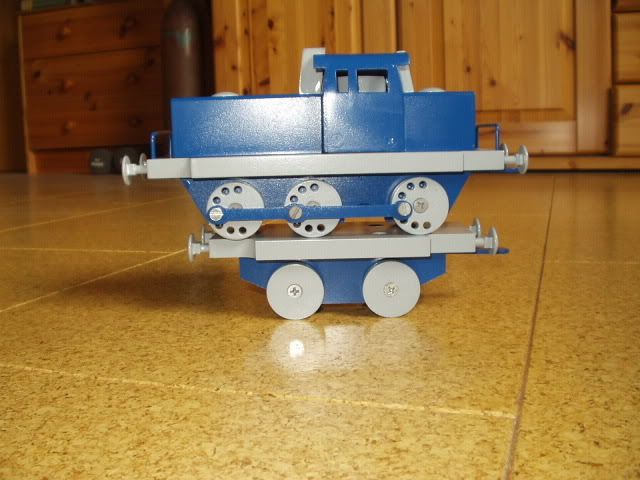

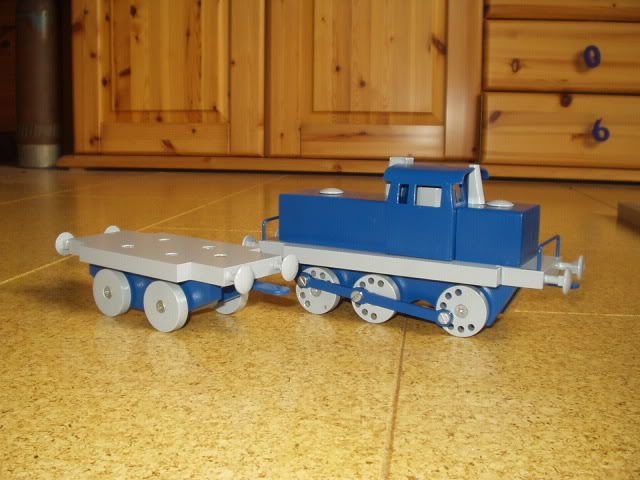

Hier nach dem Lackieren
Naja es war Teilweise schwierig und manchmal hätte man Kotzen können wenn man 5 Tage an nem U-Stahl feilt aber am Ende sieht man es hat sich gelohnt. Und man weiss auch wie was geht und wie es richtig geht.
M.f.g Patrick
|
|
 |
|
|
04.02.2007, 15:32 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
Hallo Patrick ,
Respekt vor der Feilerei ,
dann hast Du jetzt ja die Fingerfertigkeiten für unsere Modellreihe.
Bin mal gespannt , wann das erste Metallmodell von Dir entsteht , mit Ketten ?
--
Gruß
Frank
Der Mensch hat drei Wege, klug zu handeln. Erstens durch Nachdenken: Das ist der Edelste.
Zweitens durch Nachahmen: Das ist der Leichteste. Drittens durch Erfahrung: Das ist der Bitterste.
|
|
| |
|
|
04.02.2007, 16:31 Uhr
Radicator
|
Moin Moin
Respekt Patrick
Ich wünsche Dir alles Gute und einen ordentlichen Abschluß der Lehre
Gruß Ralf
--
Der Panzerfahrer der Moin Moin sacht
http://www.radicator.de
|
|
| |
|
|
04.02.2007, 18:20 Uhr
danschme
|
Hallo Patrick,

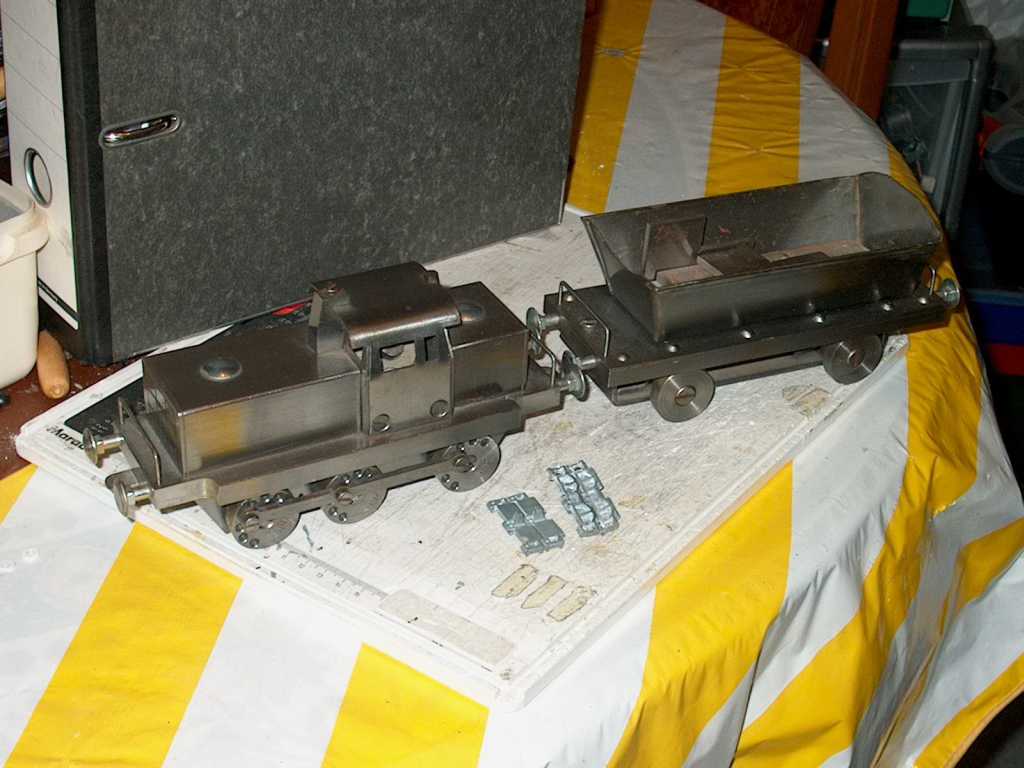

datt kommt mich doch bekannt vor.
|
|
| |
|
|
04.02.2007, 19:09 Uhr
Zugfunker
|
Hast Du zufällig noch die Pläne für die Lok?
|
|
| |
|
|
04.02.2007, 23:15 Uhr
Diede
(Nervensaege)
|
Nabend
Danke das es euch gefällt.
Ich weiss nicht ob ich Pläne für die LOK weitergeben kann???? Kann ja mal nachfragen. Es gibt auch keinen richtigen Bauplan..... es ist einen Mappe mit zich zeichnungen und aufgaben was dann im endefeckt die LOK ergibt. In der Mappe sind auch tips und tricks zur bearbeitung von Metall also wie feile ich am besten... wie vermeide ich fehler beim anreißen usw. Ich glaube auch nicht das ich das darf weil die Zeichnungwen noch alle von Henschel sind bzw. Sei nicht böse ich werde es nicht machen will kein Ärger.
Hi danschme
Hast du auch mal eine Lehre bei Henschel/Thssen Krupp Experite gemacht?
Ansonsten kann ich es mir nur vorstellen das die Idee wenn nicht sogar Pläne abgekupfert wurden..... so ist es bei der arbeit bei uns der Mechatroniker auch gewesen...... Thyssen hatte auch als erste die idee das Mechatroniker einen Roboter bauen auch SAM genannt. Und ein paar Jahre später haben es andere Ausbildungtsbetriebe auch gemacht.
Ansonsten wünsch ich allen ein gutes gelingen.
M.f.g Patrick
|
|
| |
|
|
05.02.2007, 16:26 Uhr
danschme
|
Hallo Patrick,
nein, bei Henschel/Thyssen habe ich nicht gelernt, sondern bei ZF. Heute Automobilzulieferer und gestern Getriebelieferer für den Panzer V "Panther". Wenn ich mich richtig erinnere lieferte ZF Teile für die Bundesbahn. Und zum Teil wurde "Eisenbahner" im mMetallverarbeitenden Beruf bei ZF ausgebildet.
Was die Pläne angeht habe ich selber keine. Ich kann mich aber daran erinnern, daß die Weitergabe der Zeichnungen nicht erlaubt war. Es gab auf der mir damals vorliegenden Zeichnung einen extra Vermerk. Das wird heute denke ich, auch nicht anders gehandhabt.
|
|
| Beitrag 2 mal editiert. Zuletzt editiert von danschme am 05.02.2007 16:28. |
|
|
05.02.2007, 16:52 Uhr
Diede
(Nervensaege)
|
Nabend
@danschme
Wo hast du gelernt also welche Stadt ??? oder Gegend??
Also ich weiss nur das diese LOK früher zu Henschel Zeiten bei uns in Kassel gebaut wurde und daher auch als vorlage diente. Ich werde auch aus deinem gesagten Grund nix weitergeben weil ich ja auch noch länger als ein Jahr da sein will..... Weil die Pläne nach denen wir die LOK gebaut haben sind älter als ich von 86 und 87 wenn ich mich noch drann erinnern kann... und da war der Lokbau uns noch in Hand von Henschel... naja jetzt ist es Bombardier..
M.f.g Patrick
|
|
| |
|
|
06.02.2007, 20:54 Uhr
MH1982
|
Hallo

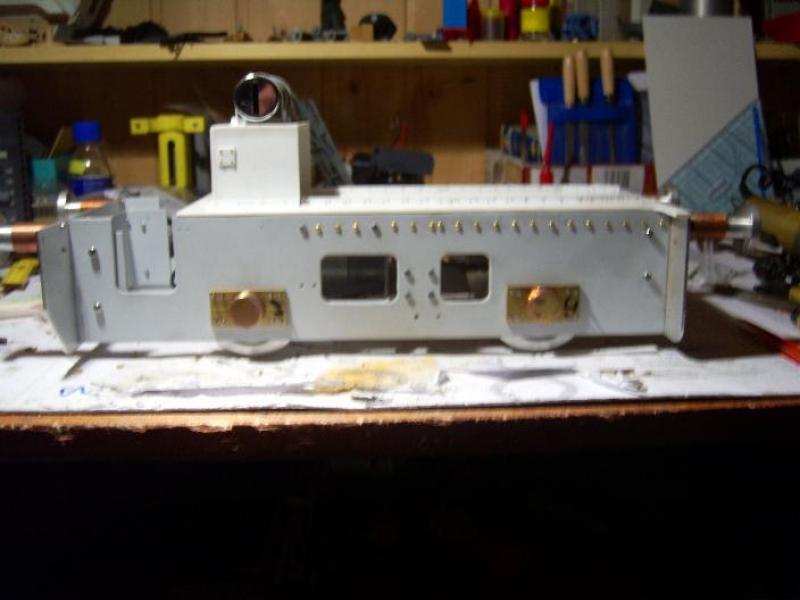

zwar nicht von Henschel aber auch auf Schienen;D
Der Baubericht wird folgen, Gruss Manuel
|
|
| |
|
|
07.03.2007, 16:40 Uhr
Diede
(Nervensaege)
|
Guten Tag
Ich wollte euch mal so Zeigen was ich in 2 Wochen Fräslehrgang so geschaft habe...... also ich habe es in so ca 6,5 Werktagen fertig bekommen ein Arbeitskolege und ich waren aber sie schnellsten...die andren brauchen noch locker 1 bis 2 Tage..... alleine fürs Bohren und Gewindeschneiden habe ich 1 Tag gebraucht.....

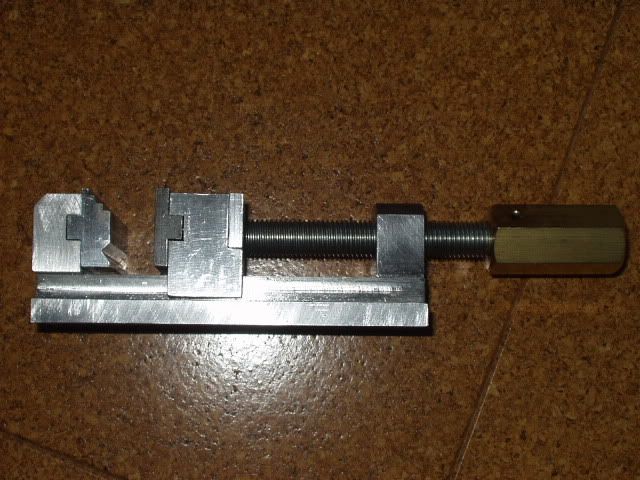

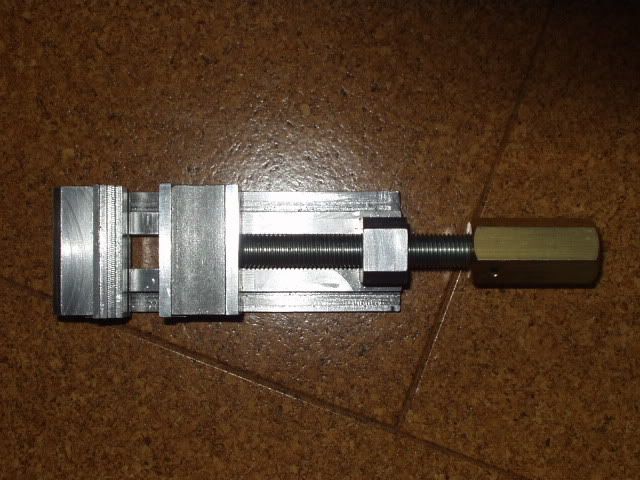

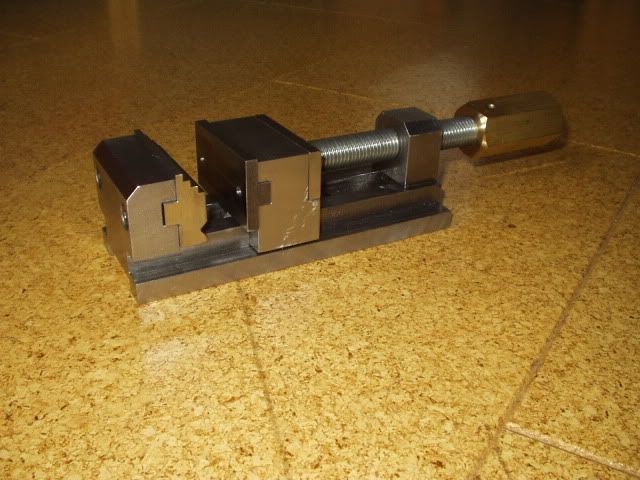

Also der Schraubstock ist 58 breit 52,5 hoch und 160 lang........... und voll funktionsfähig für meine Bohrmaschine....... dazu hat er in der Führung weniger als 0,1mm spiel und ist somit besser als ein Schraubstock aus einem Baumarkt der aus Grauguss ist und nur 20€ kostet
M.f.g Patrick
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Nervensaege am 07.03.2007 16:42. |
|
|
07.03.2007, 18:59 Uhr
Radicator
|
hallo Patrick
ganz einfach gesagt -> Klasse
bei der Genauigkeit eine wunderbare Arbeit .
mach weiter so
Gruß Ralf
--
Der Panzerfahrer der Moin Moin sacht
http://www.radicator.de
|
|
| |
|
|
16.03.2007, 19:59 Uhr
Diede
(Nervensaege)
|
Nabend

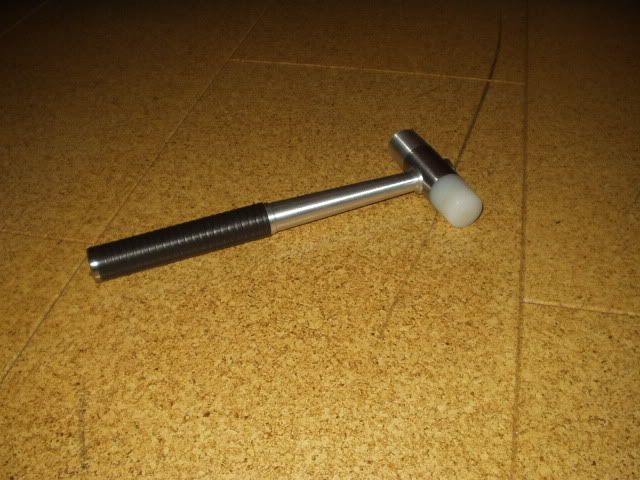

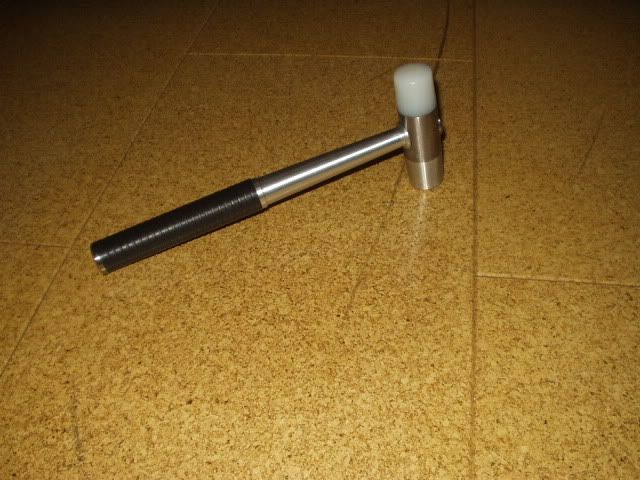

Hier nochmal mein Projekt... von diesem Dreh/Fräslehrgang der Schraubstock ist ja schon oben zu sehen und den Schonhammer sieht ihr auf den gleich folgenen unteren Bilder......
So jetzt kann ich eigendlich Fräsen und Drehen habe auf Schraubstock und Hammer auf zwei mal 96% Bewertung bekommen.... :D
So das wars erstmal von meiner Ausbildung.... wenn wir wieder was machen was nicht für die Schrottonne ist wie zb beim Schweißlehrgang alles dann werde ich es mal zeigen....
M.f.g Patrick
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Stefan am 16.03.2007 20:15. |
|
|
16.03.2007, 20:29 Uhr
Radicator
|
Moin Moin
@Patrick@- mach weiter so
Vielleicht kannste ja während Deiner Lehre Dir eine Sammlung an Werkzeugen ,welche Du selbst angefertigt hast, zulegen . Bei eigener Anfertigung lernt man eher die Qualität schätzen als bei einen Serienstück .Man ärgert sich viel mehr über eigene Fehler
Mach weiter so und viel Erfolg .
Ich würde mich nicht wundern wenn Du als Gesellenstück einen Modellpanzer herstellen mußt
--
Der Panzerfahrer der Moin Moin sacht
http://www.radicator.de
Mitglied im MBC Brandenburg-Plaue e.V.
|
|
| |
|
|
17.03.2007, 12:21 Uhr
chrisch
|
Moin Patrick,
schöne Sachen baut Ihr da in Eurer Ausbildung. Das gibt ja noch eine komplette Werkstatt-
einrichtung bis Ausbildungsende  besser kann man das ja nicht haben
--
MfG Chrisch
|
|
| |
|
|
17.03.2007, 17:22 Uhr
BONE
|
hi patrick ,
da kannste wirklich mit recht stolz drauf sein ... sehr gelungene arbeiten
wie war das nu ... zwischenprüfung bauste nen panzer oder wars zur gesellenprüfung
gruß jim
--
