03.02.2007, 21:28 Uhr
  Schrauber
Schrauber-Familie
[Moderator]
|
Hi,
ich hab mal eine Frage an die Elektroniker unter euch, kann mir jemand sagen ob und wie man speziell SMD´s Lichtbausteine dimmen kann !? Ich habe mir mal probehalber zwei rote und zwei gelbe gekauft und diese erst mit 2,4V betrieben und dann noch mit 4,8V. Es war kein Unterschied festzustellen in der Helligkeit. Mit wie viel V werden sie Grundsätzlich betrieben ( spielt die Farbe eine Rolle ? ) und wenn, wie kann man unterschiedliche Helligkeiten erzeugen ?
Danke Axel
|
|
|
|
|
03.02.2007, 21:54 Uhr
klausmuench
Brückenspringer
|
smd led´s verhalten sich eigentlich genau wie normale led´s
sprich von null bis zu ihrer betriebsspannung werden die immer heller
wenn dann die betriebsspannung erreicht ist tut sich in der helligkeit nichts mehr
irgendwann rauchen sie dann einfach nur noch ab wenn sie mit zu hoher spannung betrieben werden.
die betriebsspannung ist abhängig vom typen der led ( farbe bauart)
wenn man led´s dimmen will muß man einfach einen vorwiderstand davor setzen ( oder nen poti mit dem wäre das regelbar)
desweiteren gibt es sogenante helligkeitsklassen ( r1/r1/s1/s1)
die gibt an wie hell die jeweiliege led bei betriebsspannung leuchtet
dann gibt es noch den sogenannten farbort
dieser gibt an welche farbe dominant ist
bei weißen ist das gut zu erkennen
diese led´s die aussehen wie xenon haben einen höheren blau anteil
die die etw so aussehen wie ein lämpchen haben mehr gelb oder orange drin
hoffe das ich dir damit etwas helfen konnte
--
Auch bekannt als
der
"Brückenspringer"
|
|
|
|
|
|
03.02.2007, 22:33 Uhr
Schrauber
Schrauber-Familie
[Moderator]
|
... ich habe ja wie gesagt schon mal 2,4V und 4,8V angelegt. Auch mit 1,2V habe ich es probiert, aber da tat sich überhaupt nichts.
Hier mal die Technischen Daten von dem Chip :
CHIP-Leuchtdioden, Megabright Serie
rot 625nm
1800 mcd
175 mA
2,2 VF
Länge: 9,0 mm
Breite: 6,0 mm
Höhe: 1,5 mm
Abstrahlwinkel: 120°
Kannst du mir anhand dieser Daten sagen was ich für eine Spannung anlegen muss um "normal" u leuchten (für´s Rücklicht) und heller (für´s Bremslicht)
Vielen Dank schon mal !!
Gruß Axel
@Tom, denkst du an den Dimmerplan bitte
|
|
|
|
|
|
03.02.2007, 23:20 Uhr
rebam
|
Dimmen von LEDs am besten immer mit einem PWM-Baustein.
Einfache Schaltung auf Basis des NE555 reichen völlig aus.
 Tino
--
ANOTHER ONE BITES THE DUST
|
|
|
|
|
|
04.02.2007, 00:21 Uhr
ChristianB
|
Hallo Axel,
versuche es mal über den Strom und nicht über die Spannung zu regeln
In der Regel werden LED mit 15-20mA betrieben.
Versuche mal den Strom, durch einen Widerstand, soweit zu verringern das die LED so schwach wie möglich (für ein Rücklicht aber noch hell genug) leuchtet. Da das Bremslicht ja nur kurzzeitig Leuchtet würde ich für diese kurze Zeit der LED ca. 30mA "verpassen". Sie sollte dann heller Leuchten.
Beispiel:
Betriebsspannung (U1) 7,2V
Led Rot (U2) 2,2 Volt
Strom Rücklicht (I1) 5mA
Strom Bremslicht (I2) 35mA
Vorwiderstand für Rücklicht =
R= U1-U2 / I1
7,2V-2,2V = 5,0 V / 0,005 = 1000 Ohm (1 kOhm)
Vorwiderstand für Bremslicht =
R= U1-U2 / I2
7,2V-2,2V = 5,0 V / 0,035 = 143 Ohm
Probier es mal aus...... großer Vorwiderstand = kleiner Strom für die LED : kleiner Widerstand = großer Strom für die LED.
Das die LED bei 1,2 Volt nicht geleuchtet hat ist in der Angabe "UF 2,2" begründet. Dieses gibt die Durchlassspannung der LED an, liegt die angelegte Spannung unter diesem Wert leuchtet die LED nicht.
Sollte es völliger Nonsens sein was ich hier geschrieben habe  , so lasse ich mich gerne eines Besseren belehren
--
Gruss aus dem Harz
Christian
~~~~~~~~~~~~~~~~~~~~~~~~~~~~
http://www.rc-racing-hall.de
http://www.bundeswehr-modellbau.info
http://www.meisterwerke-in-1zu87.de(Thomas Janck)
|
|
| Beitrag 3 mal editiert. Zuletzt editiert von ChristianB am 04.02.2007 00:38.
|
|
|
04.02.2007, 10:42 Uhr
Schrauber
Schrauber-Familie
[Moderator]
|
Hallo,
danke für die Beschreibung  Auch wenn sich das für mich wie die Relativitäts Theorie anhört  Ist einfach nicht mein Ding die Elektrik ......
@Tino, gibt es da was vorgefertigtes (Dimmer) den ich einfach vor meine SMD´s setze ? Ich hab mal nach deinen Angaben Gegoogelt und hab nur Bahnhof verstanden
@Christian, deine Daten beziehen sich jetzt auf genau 7,2V. Sprich wenn ich deine errechneten Widerstände vor die SMD schalte sollte es theoretisch funktionieren oder  Ist das egal ob ich die vor + oder - lege ?
Danke Gruß
Axel
|
|
|
|
|
|
04.02.2007, 10:51 Uhr
Volki
Smilekönig
|
joo Axel, das ist völlig Wuärst. Du mußt dir das so vorstellen: Wenn du dein Grünbacher trinkst, dann ist das egal ob morgens oder abends..........in beiden Fällen leuchten die Augen!!
Hier nochmal ein hilfreicher Link:
http://forum.electronicwerkstatt.de/phpBB/faq/led/
Volki aus OWL
--
MTC Bad Oeynhausen/RK-Modellbau
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Volki am 04.02.2007 10:59.
|
|
|
04.02.2007, 11:08 Uhr
Schrauber
Schrauber-Familie
[Moderator]
|
quote:
Original von Volki:
joo Axel, das ist völlig Wuärst. Du mußt dir das so vorstellen: Wenn du dein Grünbacher trinkst, dann ist das egal ob morgens oder abends..........in beiden Fällen leuchten die Augen!!
Hier nochmal ein hilfreicher Link:
http://forum.electronicwerkstatt.de/phpBB/faq/led/
Volki aus OWL
--
MTC Bad Oeynhausen/RK-Modellbau
Volki, ja das ist schon richtig, nur weis ich beim Grünbacher auch genau wie viele ich trinken muss das bei mir die Lampen voll an sind
Gruß Axel
|
|
|
|
|
|
04.02.2007, 11:53 Uhr
ChristianB
|
quote:
@Christian, deine Daten beziehen sich jetzt auf genau 7,2V. Sprich wenn ich deine errechneten Widerstände vor die SMD schalte sollte es theoretisch funktionieren oder Ist das egal ob ich die vor + oder - lege ?
Wenn Du die LEDs mit dem errechneten Widerstand an 7,2 Volt (Standard Fahrakku) anlegst sollte es so klappen. Wenn Du es z.B. an einen 12 Volt Fahrakku anschliessen möchtest, muss Du in der Formel U1 = 12 Volt einsetzen.
12V-2,2V = 9,8V / 0,005 ~ 2kOhm
Hier ein Link zu einem LED Vorwiderstandsrechner.
Da brauchst Du nur die Zahlen eingeben, rechnen tut das Programm (bei der Eingabe immer PUNKT statt KOMMA! )
http://www.elektronik-kompendium.de/sites/bau/1109111.htm
Viel Spass beim bastel.
--
Gruss aus dem Harz
Christian
~~~~~~~~~~~~~~~~~~~~~~~~~~~~
http://www.rc-racing-hall.de
http://www.bundeswehr-modellbau.info
http://www.meisterwerke-in-1zu87.de(Thomas Janck)
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von ChristianB am 04.02.2007 11:55.
|
|
|
04.02.2007, 12:36 Uhr
TOM
MAN Kippa Määähn
|
Hi Axel

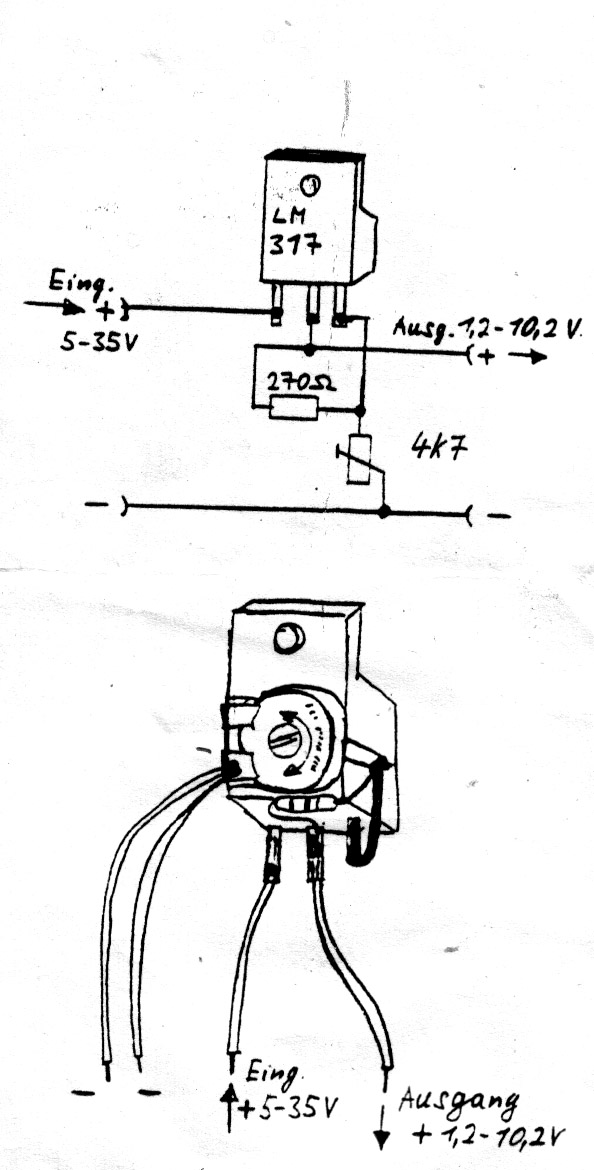

Wie schon telefonisch versprochen anbei ein Schaltplan von Frank zur Spannungsregulierung.
TOM
--
AFV-MODEL
Scalemodels & Spareparts
http://www.afv-model.com
|
|
|
|
|
|
04.02.2007, 21:13 Uhr
Schrauber
Schrauber-Familie
[Moderator]
|
Hi,
.. oh je das wird wohl nix bei mir, da feile ich lieber 5 U-Stücke als so was zu bauen Jetzt muss ich mal schauen wie ich das auf die Reihe bekomme, zur not steige ich auf mini Birnchen um, die sind leichter zu dimmen
danke auf jeden Fall erst mal für eure Hilfe !
Gruß Axel
|
|
|
|
|
|
