02.01.2007, 18:59 Uhr
  OliverRauls
3D - Drucker
|
Hallo Männers,
oft taucht hier die Frage nach Rückwänden der Leo1 Wanne auf. Wo zu finden, zu säubern etc....das hat mich heut mal animiert, euch zu beschreiben, wie ich diese schon mehrfach erstellt habe: Man nehme eine 2mm Polystyrol- oder ABS - Platte (von Conrad oder Bastel- oder Modellbahnladen), ein Tapetenmesser oder besseres wie Tischkreissäge und säge 2 Teile nach der Skizze auf dem Foto aus. ICH habe das obere Teil immer mit der Leo Oberwanne verklebt um sie zu stabilisieren. Das untere kann mit der Unterwanne (dem Aluteil) verklebt werden (Stabilit Express) oder (hab ich gemacht) mit Laschen an den Originalschraubenbohrungen befestigt werden. Natürlich könnte man auch beide Teile miteinander verkleben der andere Variationen "kreieren". Die Anbauteile wie Werkzeugkiste, Rücklichter, Kuplung, Kettenglieder etc...kann sich jeder nach eigenem Geschmack anbringen.

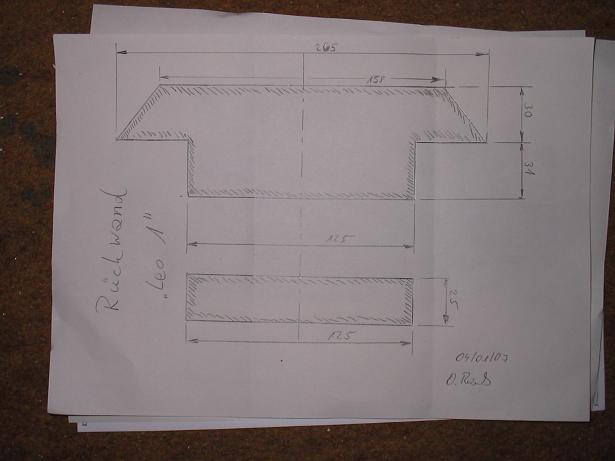

Hier das Maßblatt.....ich hoffe, man kann es lesen und verstehn....von oben sind die Maße: 205/ 158/ 125 und Höhen 30/ 31 und 25. Wichtig ist die Mittellinie um die Schrägen sauber hinzukriegen!
Vielleicht hilfts einem....viel Spaß
Oli
|
|
 |
|
|
02.01.2007, 19:00 Uhr
OliverRauls
3D - Drucker
|

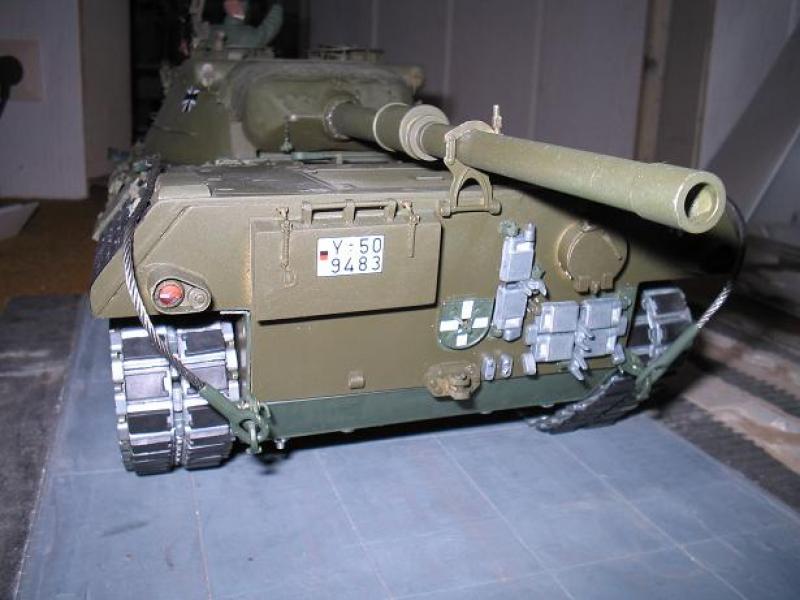

So sieht das dann fertig aus:
|
|
| |
|
|
02.01.2007, 20:57 Uhr
Volki
Smilekönig
|
feine Anregung.......
Volki
--
MTC Bad Oeynhausen/RK-Modellbau
|
|
| |
|
|
03.01.2007, 00:19 Uhr
HaJo
|
Hallo Allerseits,

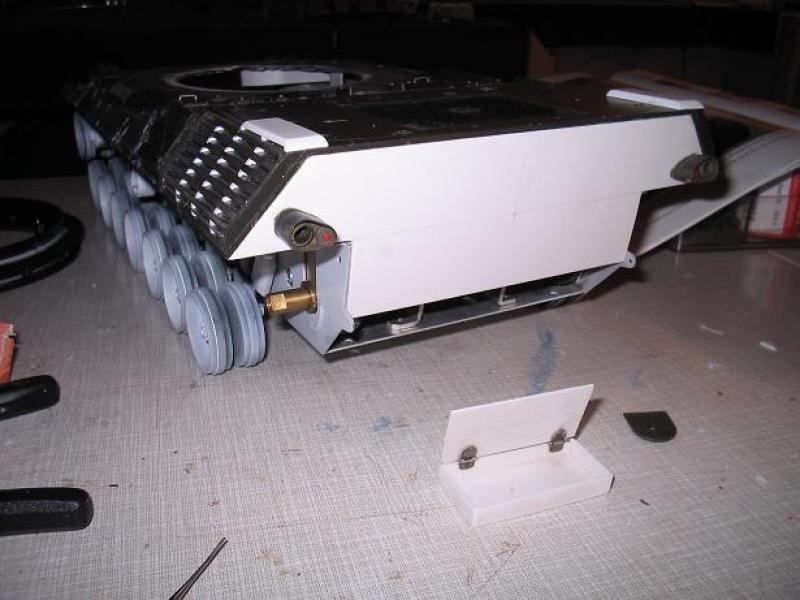

und so etwas kommt dann nach tagelangen Bemühungen dabei heraus...
übrigens ist der Koffer zum aufklappen, wo später die Ladebuchse und der Schalter für die Fernsteuerung "versteckt" werden.
Viel Spass beim restaurieren.
--
Servus
Jochen
Kanal 88/92
|
|
| |
|
|
03.01.2007, 07:57 Uhr
OliverRauls
3D - Drucker
|
Klasse, Jochen. Schönes Ding. Bei mir sind allerdings hinten nicht die Stützrollen dran, sondern Ersatzkettenglieder. Andere Version, vermut ich.
Oli
Jaja...ich seh auch die Farbunterschiede der 2 Teile bei mir und die fehlenden "Rückstrahler". Muß ich dran....
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von OliverRauls am 03.01.2007 07:59. |
|
|
Rückwand Leo 1
