26.12.2006, 20:01 Uhr
  jpdomein
|
Weil ich gerade dabei bin um meinen Pershing wieder auf zu bauen wollte ich auch die Lämpchen ersetzen. rückseite war ja kaputt
Nun komme ich ins staunen.
Normale Glübirnchen haben zwei kabel (+ und -), ist ja normal für lampen, motoren, u.s.w. aber, die zwei hinteren 'Lämpchen' haben jeweils nur 1 kabel !!
Auf diesen beide fotos könnt ihr sehen was ich meine.
Auf die kleine Platine kommen Weiß und Blau, das ist fü die Lämpchen and der vorderseite des Panzers, diese stehen Seriell geschalted.
Dan kommt da das Rot/Orange kabel, das ist das kabel für das Bremslicht.
(trotz der kleine zin brücke ist sie NICHT verbunden mit die Weiß/Blau leitung.)
Also nochmal kurz erklären:
an der unterkante der Platine:
Weiß / Blau und 4 schwarze drähter, beleuchtung and der vorderseite.
an de obenseite der Platine:
schwarzer draht rechts: rücklicht (nur 1 draht)
rot/orange nach schwarz: bremslicht
Frage:
was sind das für 'lampchen"? Ware Glühbirnchen? (wiederstände?)
wenn ich sie auswechsele für normale birnchen, welches kabel kann ich benutzen als Masse? Weiß oder Blau?
Schon versucht alles zu messen, aber meine apparatur ist warscheinlich unzureichend, bekomme keine richtige meßwerte.
Gruß,
Jan
|
|
 Beitrag 6 mal editiert. Zuletzt editiert von jpdomein am 27.12.2006 12:28. |
|
|
27.12.2006, 09:09 Uhr
bergemaxi
|
Hallo Jan
Ich nehme an, das ein Kabel + und das andere - ist.
Bei meinem Leo hatte ich diese Lichteinheit auch verbaut, allerdings an Leds.
Dazu ging ein Kabel an eine Led, die war mit einem anderen Kabel mit der zweiten Led verbunden, und dort war das zweite Kabel der Platine angeschlossen.
Die Birnchen die dort verbaut sind sind Micro Kleinst Glühlampen mit 1,5 Volt spannung, gibts bei Conrad.
Grüße
Thomas
|
|
| |
|
|
27.12.2006, 10:11 Uhr
jpdomein
|
Tag Thomas,
leider nicht.
Die beide drähte die du auf dem zweitem bild siehst, hatten BEIDE am ende eine kleine birne!!!
Es läuft also nur einen (1) draht von der platine zur Birne.
???????????
Gruß,
Jan
|
|
| |
|
|
27.12.2006, 10:50 Uhr
JuergenL
|
Hallo Jan,
da es nun mal ohne Plus und Minus nicht geht, bleiben nur zwei Erklärungen:
1. (wenig wahrscheinlich) das ist ein zweipoliges Kabel mit sehr kleinen Adern
2. die Birnen bekommen anderweitig Kontakt nach Masse (-). Werden die Birnen in eine Fassung gesetzt? Ist diese irgendwie kontaktiert nach Minus?
Ich habe das Modell nicht, deshalb kann ich leider nur allgemeine Überlegungen beisteuern.
--
Beste Grüße
Jürgen
|
|
| |
|
|
27.12.2006, 11:09 Uhr
bergemaxi
|
Hallo Jan
Ich versuchs Dir mal zu Erklären, habe die selbe schaltung hier am Leo verbaut.
Beispielschaltung, Du nimmst zwei Birnchen.
Jedes Birnchen hat zwei Drähte, nun verbindest Du die zwei Birnchen untereinander mit jeweils einem Drähtchen.
Nun bleiben Dir an jeder Birne noch ein Draht übrig, jetzt schließt Du die Beiden Drähte der schaltung an je ein verbleibendes Kabel an.
Im Prinzip speist Du einmal Plus ein, diese geht durch die eine Birne durch zur nächsten, und von dort per Minus zurück in die schaltung.
So Funktionieren bei meinem Leo die Brems LEDs.
Grüße
Thomas
|
|
| |
|
|
27.12.2006, 12:39 Uhr
jpdomein
|
Hallo,
anscheinend sind die bilder nicht klar genug und die umschreibung auch nicht.
Das erste foto.
Das zweite foto.
Auf das erste foto ist klar zu sehen das die 4 schwarze drähter in serien stehen mit das weiße und blaue.
Der schwarzer draht nach oben ist fur das rücklicht.
Der roter draht ist nur an den einen schwarzen linksoben gekoppeld, den kleinen zinn streifen berurt NICHT die andere spur.
Also: die 4 schwarzen unten haben + und -.
Der eine schwarzer oben nur +??
Der roter nur +??

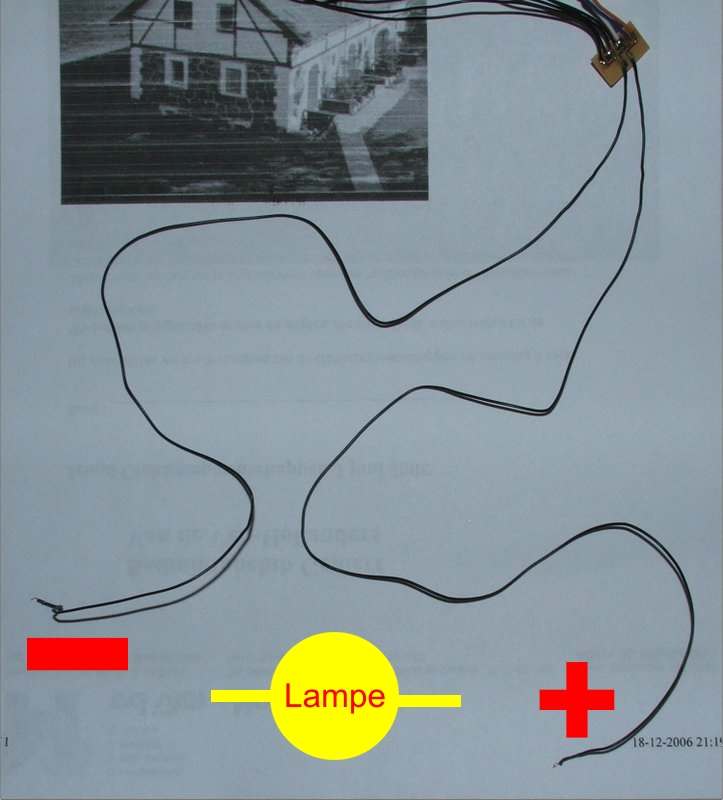

Auf das zweite bild sind die beiden drähter zu sehen.
Ich begreife es auch nicht, normaler weise gibt es plus und minus fü strom.
Aber hier nicht?
Wenn da zwei drähter in einem wären, gebe es irgendwo kurzschluss..
Gruß,
Jan
|
|
| |
|
|
27.12.2006, 13:50 Uhr
jpdomein
|
Tag Christian, das wäre eine möglichkeit, aber, dan sollte es irgenwo eine brücke zwischen die beiden drähter geben müssen.
Und die gibts nicht.
Werde noch mal nen versuch drauf los lassen.
Gruß,
Jan
|
|
| |
|
|
27.12.2006, 14:43 Uhr
jpdomein
|
Hab mal kontakt gemacht mit nen Kollegen.
 ich Schäme mich etwas.
Die zwei drähter nach hinten kommen von eine Lampe.
Du hattest doch Recht Christian.
Weiter experimentiert, das heißt also das ich zwei mal plus (weiß und rot) an ein mal minus (masse=blau) habe.
Normal geht das licht an (sagmal 3 volt) auf weiß und rot, wenn ich Bremse mit dem panzer komt auf rot 6volt (die lampe brennt heller)
Kein wunder das die Lampe kaputt geht.
Aber wie dann gelöst?
Gruß,
Jan
|
|
| |
|
|
Beleuchtung
In dem Falle würde ich es austesten. Spannung anlegen und einem Spannungsmesser durchmessen.
