19.12.2006, 20:09 Uhr
  Rentner
|
Hallo,

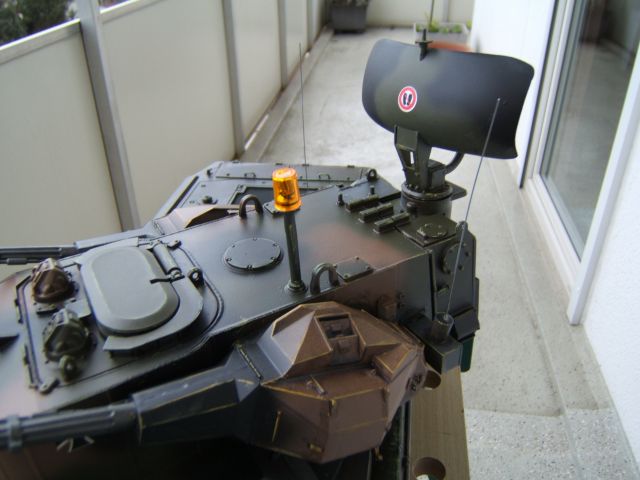

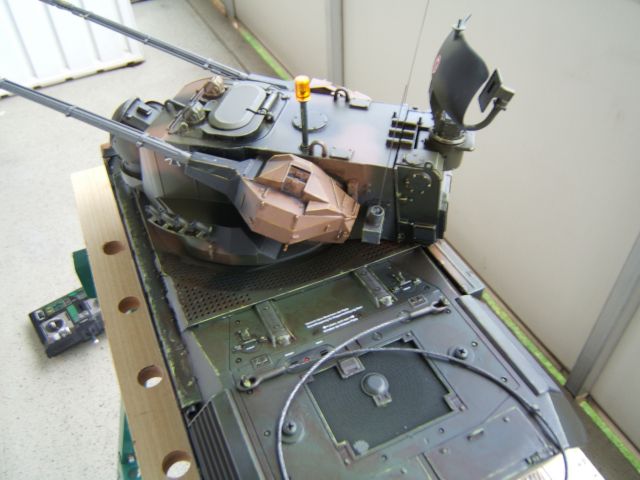

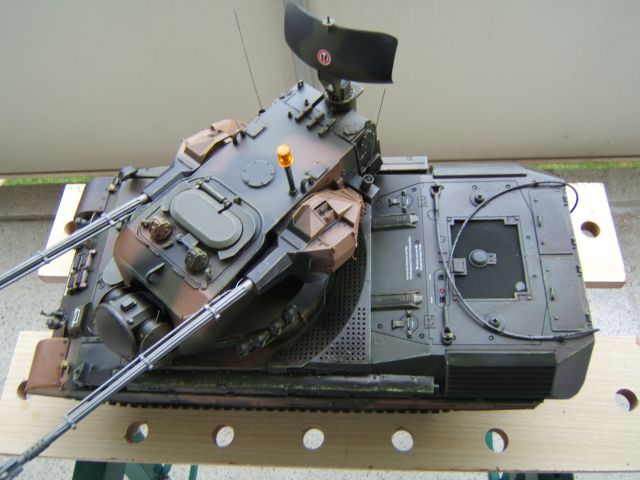

ich möchte euch heute meinen Gepard vostellen.
Gleichzeitig möchte ich mich bei allen im Board bedanken die mir geholfen haben, oder die durch ihren Beitrag wertvolle Anregungen gegeben haben.
Den Gepard habe ich im Sommer 2006 bei ebay ersteigert und dann repariert, umgebaut und aufgerüstet.
Im einzelnen hat er nun folgende Ausrüstung:
Wanne
Sherman Getriebe mit einer DMD-Einheit
Soundmodul USM-BN von Beier-Electronic
Sound aus dem Board von Sönke
(Anlassgeräusch, Abstellgeräusch geschwindigkeitsgesteuertes Fahrgeräusch, Schußgeräusch)
1 8-Kanal Empfänger
1 Schaltmodul PS4a zur Steuerung der Geräusche
Licht vorne und hinten über das Schaltmodul schaltbar
Bremslicht bei Stillstand ca. 2 sec
1 Fahrakku 7,2 Volt
Anbauten aus Metall und Ätzteilbogen von AFV (Spiegel, Hülsenschutz Fahrerluke, Schäkel, Seile, Abdeckung Hilfsdiesel)
Turm
1 8-Kanal Empfänger
1 Funktionsmodul von LC-Modellbau
1 Servo (Hitec 625 MG) und ein Mikrofahrtenregler (der Turm kann um 360 Grad gedreht werden, da keine Verbindung der drehenden Teile zur Wanne besteht)
1 Servo-Delay Modul und 1 Servo (Hitec HS 85 BB) für das Heben und Senken des Rundsuchradars
1 Minigetriebemotor von Conrad
1 Servo (HS 85 BB) zum bewegen der Waffen
1 Getriebe und 1 Servo für das Folgeradar (Seite)
1 Mikroservo für die Höhenbewegung des Folgeradars
1 Rundumleuchte von Conrad
1 SMD 4-Kanal Lauflichtsteuerung von Conrad
1 Anti-Collision-Flasher (Conrad) mit Lichtwellenleiter für Schußblitze
1 Schaltmodul Ps4a zur Steuerung Schußblitz und Runumleuchte
1 Akku 4,8 Volt
Der Geppi wiegt 4,8 kg und wird mit einer Fernsteuerung FC 18 von Robbe gesteuert.
Bei der Bemalung wurde ein Tei des Vorbesitzers übernommen und mit Airbrush ergänzt.
Danach wurde der Geppi mit washing und Trockenmalung bearbeitet.
Als weiteren Ausbau habe ich eine Abgassimulation vorgesehen (ich hoffe noch auf entsprechende Anregungen aus dem Board)
.
Gruß
Günter
|
|
|
|
|
20.12.2006, 06:52 Uhr
Schoppy
|
Hallo Günter...
schaut doch schon mal gut aus, das Ergebnis...nur sehe ich auch einige Dinge, die mir nicht gefallen. Die Lackierung wirkt z.B. etwas "chaotisch" (gerade das Heck gefällt mir nicht) und die Anbringung der Abschleppseile ist in meinen Augen fehlerhaft. Außerdem wird der Dom des Heckradars nicht in Flecktarn lackiert...
--
Gruß Sascha
|
|
|
|
|
|
20.12.2006, 08:47 Uhr
ChristianB
|
Hallo Günter,
freut mich das mit dem Bilder einstellen geklappt hat
Wie man sieht hast Du das Board bzgl. Gepard-Umbauten intensiv studiert und technisch auch einiges umgesetz
Leider muss ich auch, wie Sascha, etwas Kritik an der Lackierung bekunden.
Kannst Du noch ein paar Bilder vom Innenleben einstellen? Würde mich freuen!
Wünsche Dir viel Spass mit dem Gepard
--
Gruss aus dem Harz
Christian
~~~~~~~~~~~~~~~~~~~~~~~~~~~~
http://www.rc-racing-hall.de
http://www.bundeswehr-modellbau.info
http://www.meisterwerke-in-1zu87.de(Thomas Janck)
|
|
|
|
|
|
20.12.2006, 09:05 Uhr
Rentner
|
Hallo Christian,
um das Innenleben zu zeigen müßte ich den Turm von der Abdeckung der Wanne wieder abnehmen. Bei der Konstruktion etwas aufwendig.
Darum lasse ich das sein.
Bei der Bemalung habe ich, wie schon gesagt, einen großen Teil des Vorbesitzers übernommen und nur da ausgebessert wo ich etwas neu gebaut habe (z.B. Teil des Heckbereiches).
Ich weiß selbst auch das dort etwas braune Farbe fehlt aber die gleiche Farbe herzustellen wie z.B. an den Waffen ist nicht leicht.
Gruß
Günter
|
|
|
|
|
|
20.12.2006, 10:18 Uhr
Sönke
(Gepardheizer)
|
Moin Günter,
da hast du ja einiges an Technik verbaut. Auch die genaue Angabe der verbauten Teile finde ich sehr gut. Schade das du davon keine Bilder hast. Wie wird der Fahrakku geladen wenn der Panzer nicht zerlegbar ist? Haste ne Ladebuchse verbaut?
Wie die anderen schon schrieben ist die Lackierung überarbeitungswürdig. Zumindest der hintere Radarspiegel sollte schwarz lackiert werden und das vordere Random in natooliv, die haben kein Flecktarn. Die Kanonen sind schwarz seidenmatt.
Wenn du die Oberwannenbefestigungsschrauben gegen Senkkopfschrauben tauscht und die Bohrung etwas einsenkst fallen die nicht so auf.
Aber sonst weiter so, der sieht sauber gebaut aus.
Grüsse aus den Apfelbäumen
Sönke
|
|
|
|
|
|
20.12.2006, 10:34 Uhr
Rentner
|
Hi Sönke,
ich habe an der rechten Seite des Heckteils eine Ladebuchse für den Wannenakku und an der linken Seite einen kleinen beleuchteten Ein/Aus Schalter.
Der Turmakku hat eine Ladebuchse und einen beleuteten Ein/Aus Schalter im Heckschwenkteil.
Das Heckschwenkteil wird mit einem Magneten an einer Schraube gehalten und läßt sich somit leicht öffnen.
Gruß
Günter
|
|
|
|
|
|
