Thema:  Neuaufbau des Königstiger SD.KFZ. 182 FO 1:16 |
[ - Antworten - ] |
10.01.2007, 18:43 Uhr
  Der_PzAufklaerer
|
Hallo Frank,
danke für die neuen Bilderr (super Qualität).
Toll ist auch das Detail an der Ladeschützenluke (Anschlag und Zugseil).
Mach weiter so - und vergiß nicht den täglichen Bericht (mit Bildern)
Gruß Jens
|
|
 |
|
|
10.01.2007, 18:59 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
So das Update für Jens :

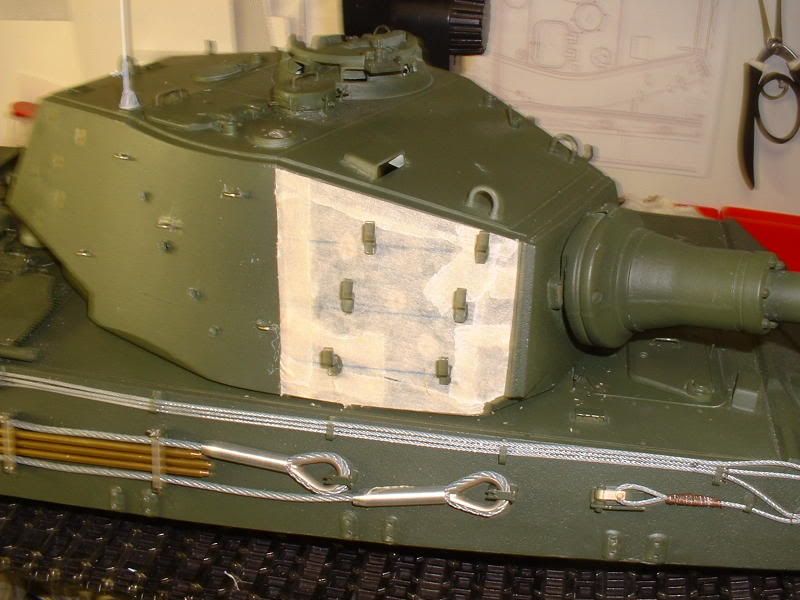

bohren und anbringen der Kettenhalter in 3 Reihen
hier der erste Versuch ,
jetzt müßen noch die unteren Halter in der Breite gekürzt werden und angepasst werden , Schablone anfertigen und andere Seite in Angriff nehmen :
|
|
| |
|
|
11.01.2007, 21:33 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
Mach weiter so - und vergiß nicht den täglichen Bericht (mit Bildern)
Gruß Jens

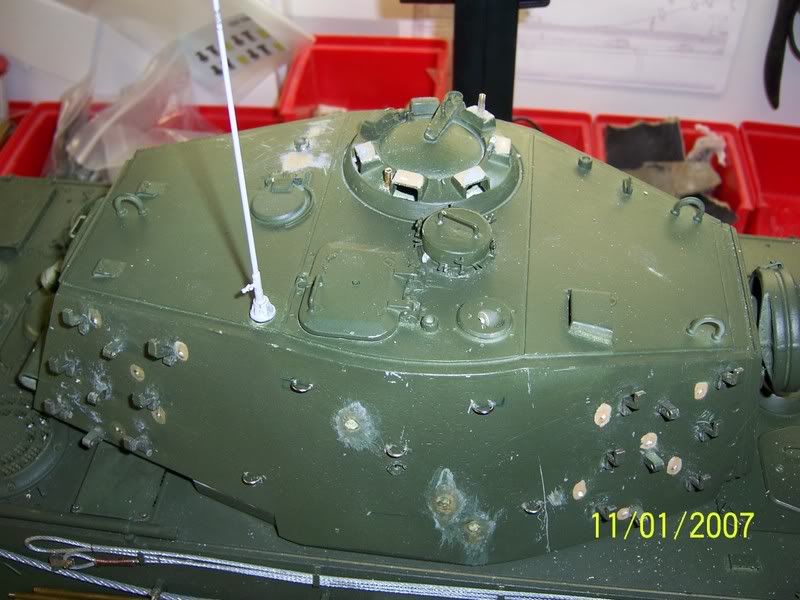

Update für Heute :
- 3 Reihen Kettenhalter angebracht ,
- alte Löcher mit Poly verklebt
- Beschußschäden entfernt
- alte FLA MG Halterung entfernt
- neue späte FLA MG Halterung auf dem Winkelspiegel angebracht
- Halterungen für Turmhebekran versetzt
edit :
verwendetes Material :
- Messingrohr 2 mm
- Polyreste als Füllmaterial
- alte Kettenhalter , wobei die untere Halterung in der Breite abgeschliffen wurde um Sie der Kette
anzupassen
- der Rest enstand aus der Reste/Sammelkiste
P.S. für Jens : bei meiner Ausführung entfallen die gekanteten Abdeckungen für die Tankentlüftungen hinten
Und nun eine Frage an alle Leser :
Wer hat ein Bild von der späten FLA MG Halterung/Lafette ohne Drehring ?
--
Gruß
Frank
Der Mensch hat drei Wege, klug zu handeln. Erstens durch Nachdenken: Das ist der Edelste.
Zweitens durch Nachahmen: Das ist der Leichteste. Drittens durch Erfahrung: Das ist der Bitterste.
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Frank (FN) am 12.01.2007 13:29. |
|
|
11.01.2007, 23:17 Uhr
Der_PzAufklaerer
|
Hallo Frank,
danke für die Bilder. Machst du noch was mit dem Hülsenauswurf ?
Ich schau mal ob was über die Halter finde - habe ne Menge Literatur über WWII Panzer
Gruß Jens
PS: Was nutzt du als Vorlage für die Schablone (muß ja etwas flexibel sein)
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Der_PzAufklaerer am 11.01.2007 23:20. |
|
|
11.01.2007, 23:20 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
Der Hülsenauswurf wird über ein Servo geöffnet , kommt später .
Wenn Du was über die MG Halterung findest , wäre klasse.
--
Gruß
Frank
Edit : Schablone ist Klebeband (Malerkrepp)
Der Mensch hat drei Wege, klug zu handeln. Erstens durch Nachdenken: Das ist der Edelste.
Zweitens durch Nachahmen: Das ist der Leichteste. Drittens durch Erfahrung: Das ist der Bitterste.
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Frank (FN) am 11.01.2007 23:22. |
|
|
14.01.2007, 00:16 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|

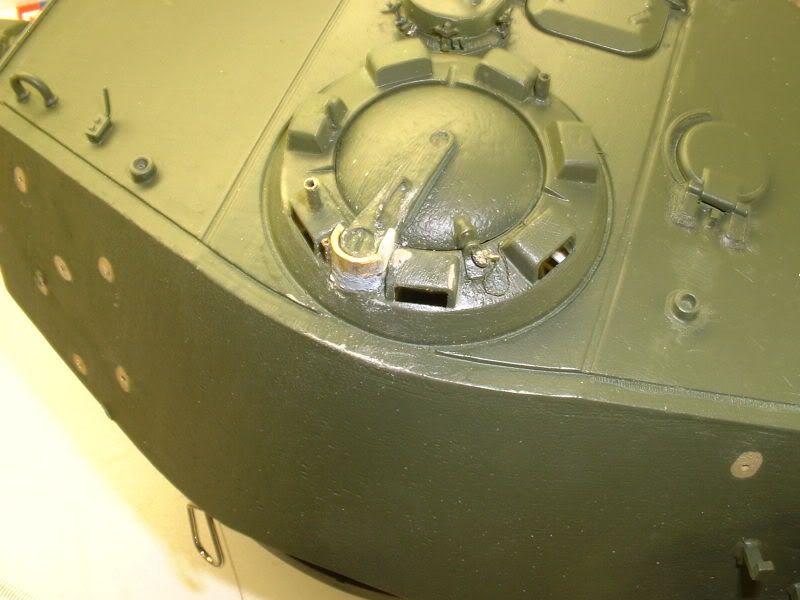

Habe mich Heute mal der KDT. Luke angenommen :
im seitlichen Bereich des Drehpunkt der Luke , war dieser geschützt (hier in Messing nachgebaut), er war höher aufgebaut im Halbkreis , mit einer vertikalen Erhöhung (Poly weiß nachgebaut) die über die Winkelspiegel ragt.
In Fahrtrichtung links war noch ein senkrechtes Rohr mit dem Schutz verschweißt , so hoch wie der Schutz (hier 1mm Messing)
Und noch schnell eine Schraubensicherung im 40er Jahre Look hergestellt.
--
Gruß
Frank
Der Mensch hat drei Wege, klug zu handeln. Erstens durch Nachdenken: Das ist der Edelste.
Zweitens durch Nachahmen: Das ist der Leichteste. Drittens durch Erfahrung: Das ist der Bitterste.
|
|
| |
|
|
15.01.2007, 16:24 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
Kleines Udate vom Wochenende :

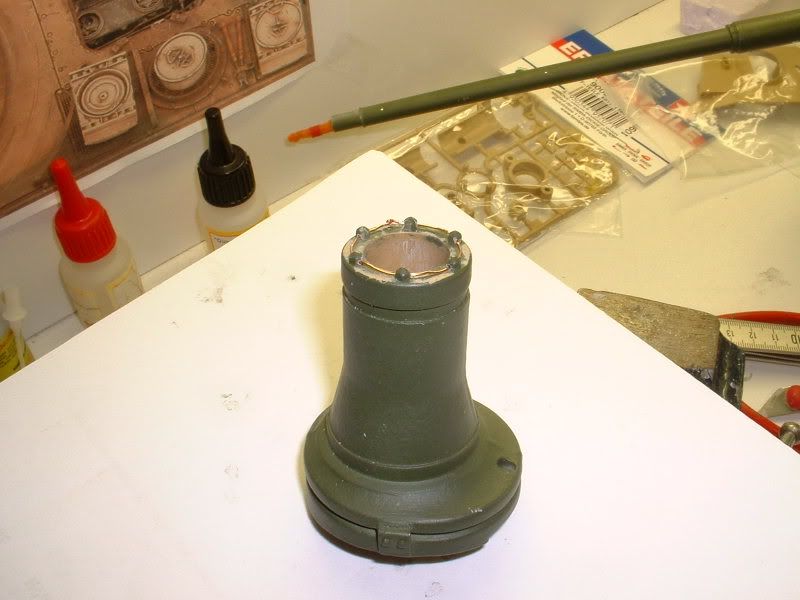

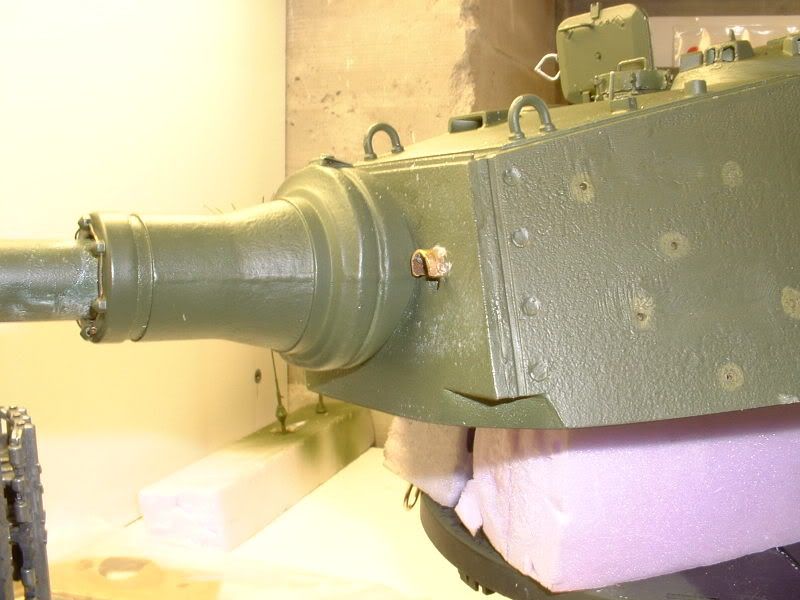

hier die Messingabdeckung für die Zieleinrichtung

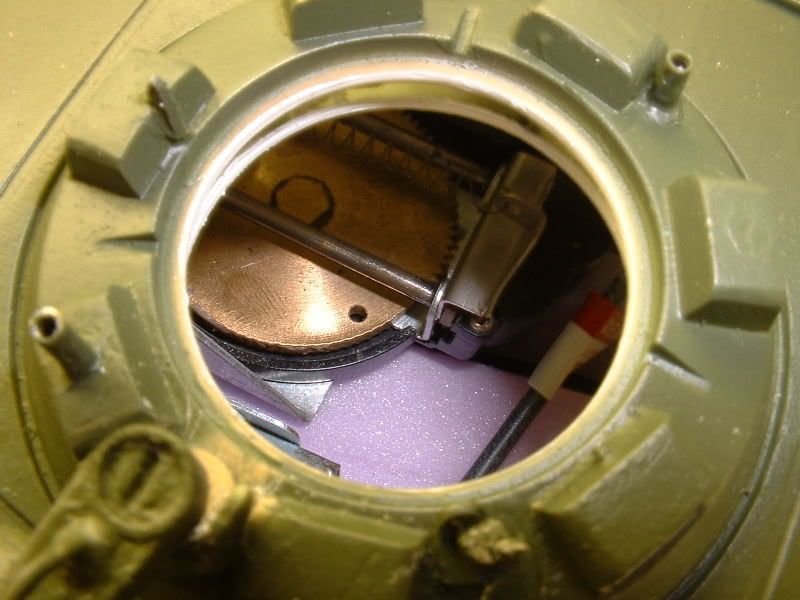

und dann habe ich noch die modifizierte Rohrrückzugseinheit verbaut , Vorteil zu Tamiya : Bei dem Schuß läuft das Rohr blitzartig zurück und kommt dann langsamer nach vorn , das ist schon wirklich vorbildgetreu !
Leider schon verbaut , man sieht nur das Messingzahnrad der Rest ist verdeckt.
Jetzt noch in Verbindung mit dem Schuß , Rauch aus dem Rohr blasen und es ist Perfekt. Arthur Hermanns hat das schon hinbekommen 1a Arbeit.

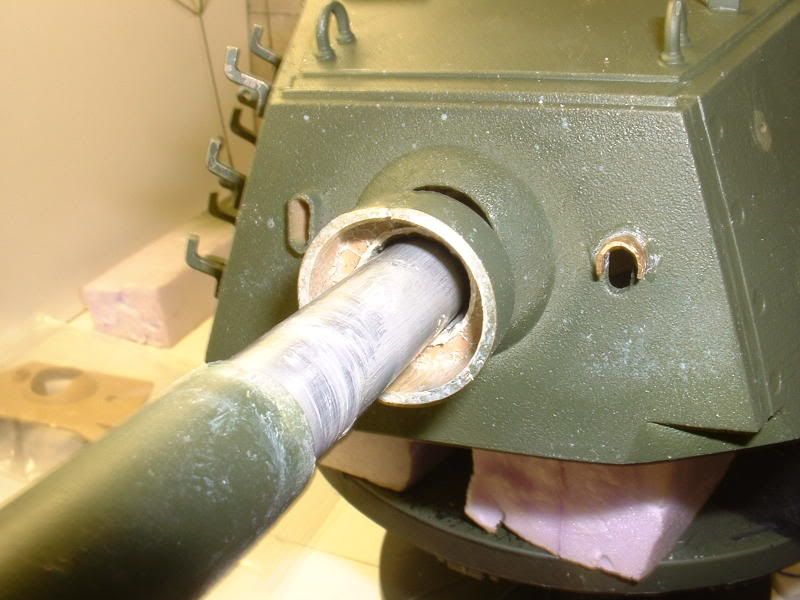

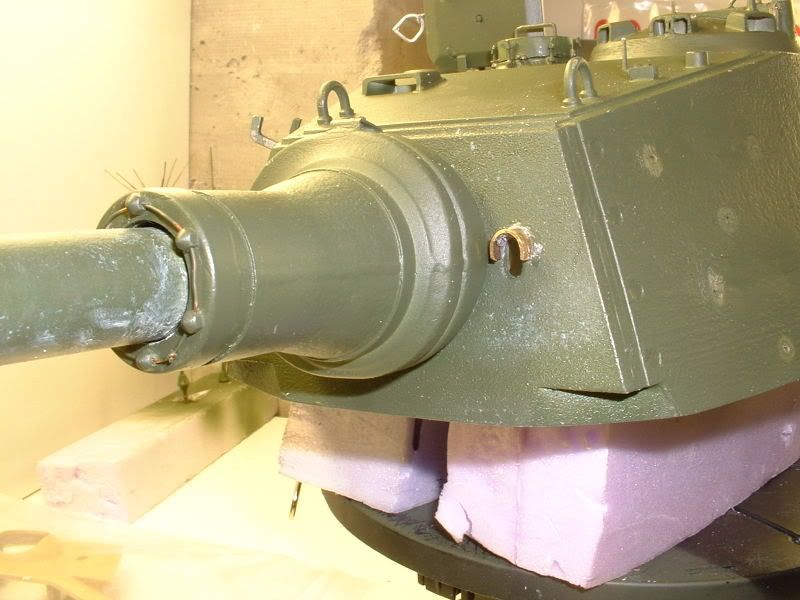

Das Kanonenrohr wurde im hinteren Teil runtergedreht und dafür kamen noch zwei Gleitlager in die Waffenwiege zum Einsatz , als Führung und Gleitlager .
Was mir auch nicht gefiel , waren die beiden seitl. Halterungen der Waffenwiege im Turm , hier habe ich 2 größere Aufnahmen aus Poly hergestellt , jetzt ist das seitliche Spiel komplett weg.
links 7mm und rechts 8mm muß die neue Lagerbohrung der Aufnahme sein.
Das horizontale und senkrechte Spiel entsteht :
1. durch Tamiyas Fertigungsgenauigkeit/Ungenauigkeit
2. durch das schwere Metallrohr
hier wurde verbaut :
- WECOHE modifizierte Rohrrückzugseinheit
- WECOHE Gleitlager
- Polylager Waffenwiege Eigenbau
- Messingabdeckung Eigenbau
Rest folgt die Tage
--
Gruß
Frank
Der Mensch hat drei Wege, klug zu handeln. Erstens durch Nachdenken: Das ist der Edelste.
Zweitens durch Nachahmen: Das ist der Leichteste. Drittens durch Erfahrung: Das ist der Bitterste.
|
|
| Beitrag 4 mal editiert. Zuletzt editiert von Frank (FN) am 26.01.2007 12:25. |
|
|
15.01.2007, 16:36 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
Sorry , aber Bilder funktioniren nicht , warum , keine Ahnung.
--
Gruß
Frank
Der Mensch hat drei Wege, klug zu handeln. Erstens durch Nachdenken: Das ist der Edelste.
Zweitens durch Nachahmen: Das ist der Leichteste. Drittens durch Erfahrung: Das ist der Bitterste.
|
|
| |
|
|
15.01.2007, 16:46 Uhr
Bastian
(ColonelBB-Bastian)
|
Sieht aus als wäre mirrorn (spiegeln und Traffic verursachen) nicht erwünscht. Also einfach Hyperlinks draus machen oder eben rauskopieren und manuell in die Adressleiste einfügen
|
|
| |
|
|
15.01.2007, 16:52 Uhr
Robert
BW-Meister
[Administrator]
|
Hallo Frank,
der Grund für das "nichtanzeigen" der Bilder ist das Leerzeichen im Namen des Unterverzeichnisses ".../KT Umbau/..." im Browser auch als Sonderzeichen ".../KT%20Umbau/..." dargestellt.
Aus irgendwelchen Gründen findet der RC-Panzer-Server dann das Bild auf dem verlinken Server nicht mehr und ist dann der Meinung das das Bild garnicht existiert. Daher bindet er das Bild dann nicht in den Post mit ein.
Wenn es machbar ist, dann das Unterverzeichniss umbenennen in z.b. ".../KT_Umbau/..."
An sonsten schau ich in den nächsten Tagen mal, ob ich das merkwürdige Verhalten des RC-Panzer-Servers abstellen kann.
Gruß Robert
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Robert am 15.01.2007 16:53. |
|
|
25.01.2007, 22:04 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
Weiter gehts ,
nachdem Alle mir was zugeschoben haben in Form von Bildern , der späten FLA MG Halterung , die wir Alle bis zur Verzweifelung gesucht hatten ,
hier mal der erste Nachbauversuch :

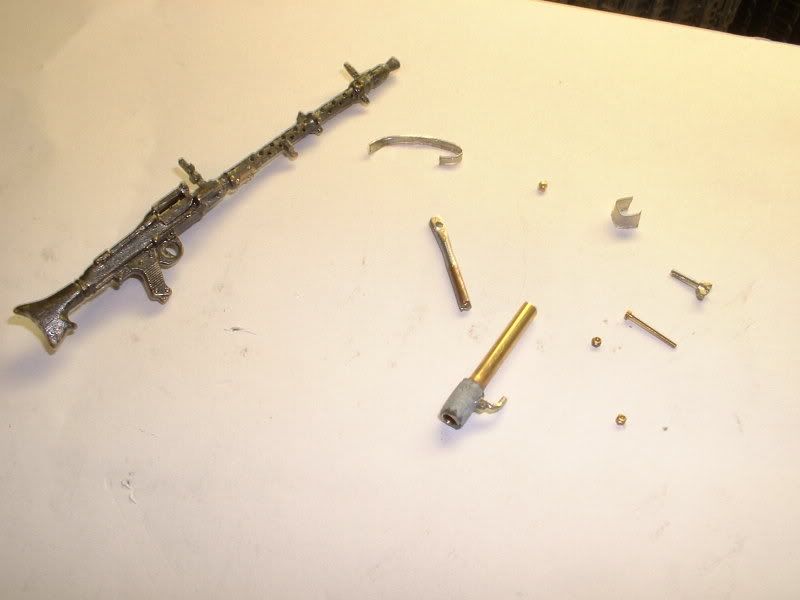

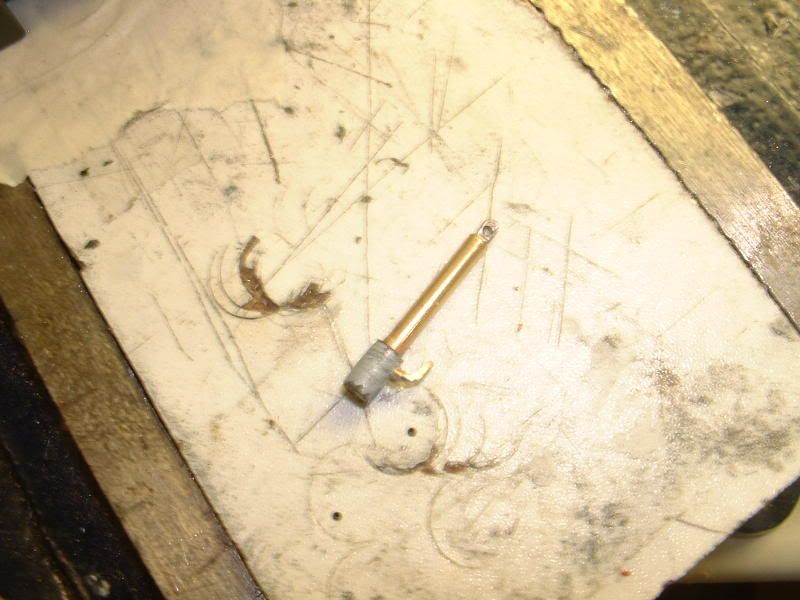

Nochmal die Teile :
Messingrohr , welches unten aufgeweitet wurde ,seitlich 0,8mm Loch gebohrt,Mutter angelötet und die Feststellschraube reingedreht.
Die Stange mit der waagerechten Bohrung wird von oben reingelötet , im unteren Teil noch ein Stück Schrumpfschlauch , damit es dicker wirkt .
hier fehlen noch 2 x 0,8mm Schrauben und Muttern
und der erste Prototyp voll beweglich , Alles gebohrt und verschraubt und drehbar :
jetzt muß im nächsten Versuch , nur noch die Aufnahme für das MG , dem Original angenähert werden , aber dann müßte es verklebt werden und das gefällt mir noch nicht , vielleicht fällt mir ja noch was ein.
--
Gruß
Frank
Der Mensch hat drei Wege, klug zu handeln. Erstens durch Nachdenken: Das ist der Edelste.
Zweitens durch Nachahmen: Das ist der Leichteste. Drittens durch Erfahrung: Das ist der Bitterste.
|
|
| |
|
|
25.01.2007, 22:26 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|

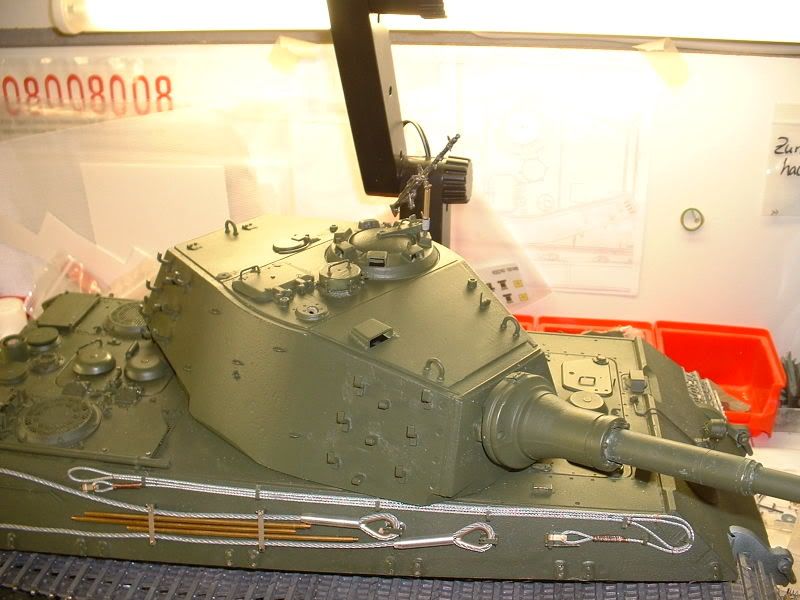

So ist der Überblick bis jetzt :
--
Gruß
Frank
Der Mensch hat drei Wege, klug zu handeln. Erstens durch Nachdenken: Das ist der Edelste.
Zweitens durch Nachahmen: Das ist der Leichteste. Drittens durch Erfahrung: Das ist der Bitterste.
|
|
| |
|
|
26.01.2007, 12:27 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
Hier mal im Größenvergleich mit dem Kommandanten.
--
Gruß
Frank
Der Mensch hat drei Wege, klug zu handeln. Erstens durch Nachdenken: Das ist der Edelste.
Zweitens durch Nachahmen: Das ist der Leichteste. Drittens durch Erfahrung: Das ist der Bitterste.
|
|
| |
|
|
26.01.2007, 12:30 Uhr
plato
|
Hallo Frank
Schon wieder ein perfekter KT-Bericht!
Gratulation, bin schon auf die Lackierung gespannt.
--
Gruss
Pat aka plato
|
|
| |
|
|
26.01.2007, 12:35 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
Hallo Plato,
Danke vorab ,aber davon bin ich noch weit entfernt , am Turm fehlen noch die Winkelspiegel und alle Schweißnähte und so ein paar Kleinigkeiten.
Innen im Turm fehlen noch die ganzen Miniservos und Heckluken Detaillierung , die Kdt. Luke will ich auch noch austauschen.
Erst dann wäre der Turm zum Lackieren soweit , also es dauert noch etwas !
--
Gruß
Frank
edit : die Lackierung steht jetzt auch , nach etlichen Recherchen im Nachbar Forum , haben mir die Jungs wirklich Alles was an Originalhintergrund zu finden war , zur Verfügung gestellt, war super.
