Thema:  Es tut sich was im Süden!! Eigenbau Leo 2A5 in 1:10 |
[ - Antworten - ] |
13.11.2006, 22:07 Uhr
  Matthes
|
Hallo zusammen!
Ich möchte euch hiermit meine zukünftige Baustelle vorstellen.
Die Wannen sind gerade vom Laser gefallen, gehen die Tage zum kanten und dann wieder zum Laserschweißen.
Die Fase an der Wanne habe ich etwas vereinfacht. Der Mehraufwand stünde mea in keinem Verhältnis zum Resultat.
Material V2A t=2mm.
|
|
 |
|
|
13.11.2006, 23:53 Uhr
Klaas
|
Hallo Matthes,
1/10 er?
GruB,
Klaas
|
|
| |
|
|
14.11.2006, 08:14 Uhr
Vossi3
|
Moin,
ich habe mal den Threadtitel so geändert, dass jeder gleich weiss, was sich da im Süden tut.
Gruß
Jan
|
|
| |
|
|
14.11.2006, 20:17 Uhr
Matthes
|
Hallo Jan,
Vielen Dank für das ändern des Titels.
Ich werde mit dem Bau Anfang Frühjahr nächsten Jahres beginnen. Derzeit ist die Werkbank noch mit einem Jäger im Maßstab 1:4 belegt.
Es hat sich jedoch so ergegen, dass wir die Wannen früher fertigen lassen mussten.

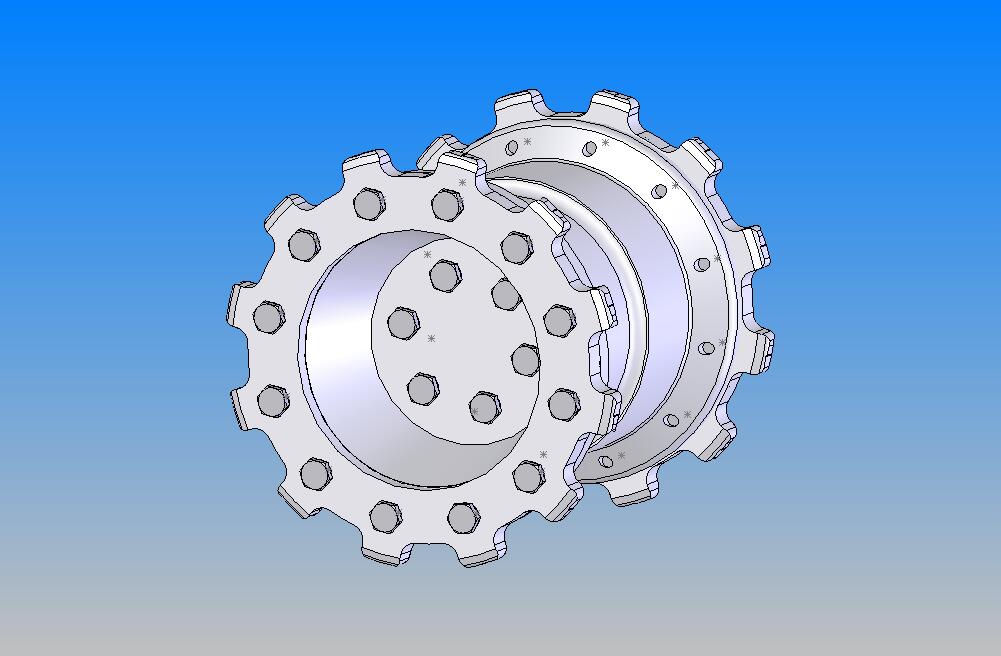

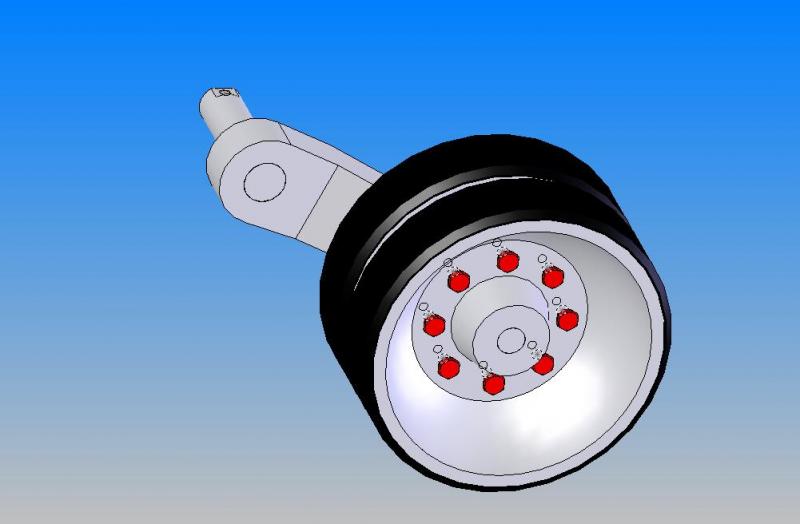

Im Anhang noch die Laufrolle und der Antriebskranz.
Eine Bitte an Euch: Solltet ihr irgendwas sehen, was ihr anderst machen würdet, sagt mir Bescheid.
Was ich bisher konstruiert habe stützt sich auf meine bisherigen 4Semester Maschinenbaustudium.
|
|
| |
|
|
08.08.2007, 21:04 Uhr
Matthes
|
Hallo zusammen!
Aus den Untiefen des Forums grabe ich meinen Uralt Threat wieder aus.
Leider hat sich am Modell nicht allzu viel getan.
Ich habe an der Konstruktion weiter gemacht und das Modell im Maßstab 1:8 auf einem Großplotter zu Papier gebracht. Was soll ich sagen, die schiere Größe dieses Gerätes hat uns alle fast erschlagen.
Also war nochmaliges Überlegen angesagt. Da dieses mein/unser erster Panzer werden soll, haben wir uns doch für den Maßstab 1:10 entschieden.
Ich würde einen Moderator bitten, den Titel dementsprechend zu ändern.
Ansonsten sind vor zwei Wochen die Wannen vom Lasern gekommen und die Kettenglieder wurden geliefert.
Ich hoffe nächste Woche die Alu Ronden für die Laufrollen zu erhalten sodass ich hier Bilder posten kann.
Wenns euch totz der Verspätung noch interessiert, mach ich hier weiter. Ansonsten kann ichs auch lassen..
Grüße
|
|
| |
|
|
08.08.2007, 21:43 Uhr
RK
Mister 0900
|
Hallo Matthes
Wieso Lassen
Hau rein
Stell Bilder rein und warte auf Reaktionen.
Kann nur von Vorteil sein !
Ich denke mal 1: 10 als Estlingsmodell reicht > kommen noch genug Probleme
grüße
robby
--
Seit 02.06.2001 - Kanal 51
|
|
| |
|
|
08.08.2007, 21:51 Uhr
Leo-Bernd
|
Hi Matthes,
wird bestimmt ein interessantes Modell ! ...... Bitte weitermachen !!!
Gruß - Bernd
|
|
| |
|
|
08.08.2007, 22:32 Uhr
Vossi3
|
Nabend,
ich habe dann mal wieder den Titel angepasst.
Gruß
Jan
|
|
| |
|
|
09.08.2007, 20:44 Uhr
Matthes
|
Danke für das Ändern des Titels @Jan.
Ich werde euch auf jeden Fall auf dem laufenden halten.
Bisher ist noch nicht allzu viel passiert und wie man 800 Löcher in Kettenglieder bohrt muss glaub ich nicht dokumentiert werden.
Wenn das Material für den Rahmen und die Laufrollen gekommen ist, gehts mit Bildern los.
Derzeit bin ich noch am erstellen der Fertigungszeichnungen.
|
|
| |
|
|
22.11.2007, 20:56 Uhr
Matthes
|
Mensch, mensch Ihr müsst ja hier einen Eindruck von mir haben... Erst Reden schwingen und dann nix mehr hören lassen....
Diese Woche gings aber endlich los. Die Blechwanne steht schon einige Zeit bei mir unter dem Bett. Als nächstes sollen deshalb die Laufrollen entstehen.
Nachdem die kleine Drehbank nun auch endlich auf CNC läuft, habe ich den Ablauf gleich einmal an den Lagerdeckeln an den Laufrollen getestet.
Hier während des Schruppens:
Und geschlichtet siehts so aus:
Da ich erst noch auf neues Material warten muss, wurden erst 7 Stück gemacht.
Innen befindet sich eine Passung, diese wurde auf der "normalen" Drehbank gerieben.
Bei den Lagern für die Schwingarme musste etwas "abstrahiert" werden. Die Bohrungen in der Wanne waren nicht richtig, deshalb habe ich die Platte angepasst. Sehen tut mans eh kaum.
Die Buchse wurde in die Platte eingelötet:
So, mehr gibts noch nicht zu sehen. Morgen hab ich vor, die restlichen Lager zu löten und mal wenns noch klappt die Vorderteile der Laufrollen in Angriff nehmen.
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Matthes am 22.11.2007 21:00. |
|
|
22.11.2007, 21:03 Uhr
Matthes
|
Achja, bevor jemand die Schiefen Löcher bemängelt: Waren Auschussteile beim fräsen. Ich wollt nur das Lot ausprobieren, bevor ich die Guten Teile versau
|
|
| |
|
|
22.11.2007, 21:32 Uhr
Volki
Smilekönig
|
welches Lot hast du verwendet ??
--
MTC Bad Oeynhausen/RK-Modellbau
|
|
| |
|
|
22.11.2007, 21:41 Uhr
Matthes
|
Abend Volki,
Die genaue Bezeichnung kann ich dir morgen geben, wenn ich wieder in der Werkstatt war. Das Lot stammt aus einer E*** Auktion.
|
|
| |
|
|
