Thema:  Leo 1 "early Version" Tamiya Umbau in 1:16 |
[ - Antworten - ] |
20.10.2006, 21:13 Uhr
  OliverRauls
3D - Drucker
|

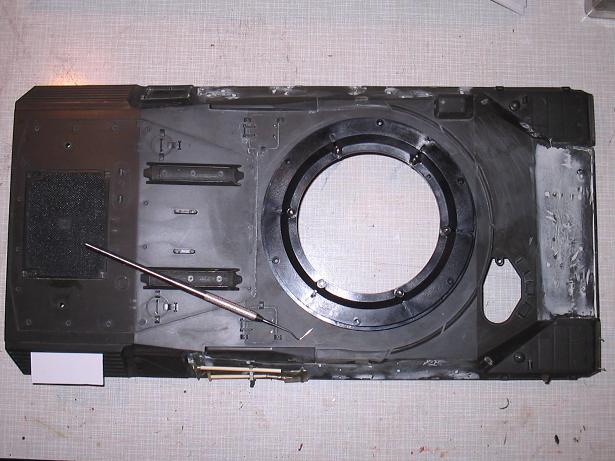

So, mein neues Projekt:

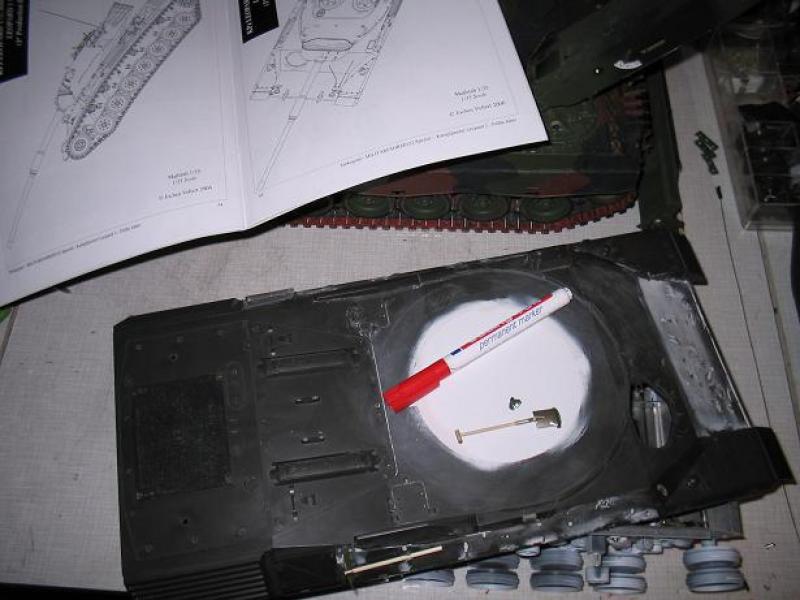

Ein Leo 1 in "early Version". So 1. Baulos oder 2. Jedenfalls ohne das Gedöns wie Kettenschürzen, Rohrummantelung, Heißösen usw. Basis ist das Tamiya Leo1 Fahrgestell mit Wannenoberteil. Den Turm hab ich bei AFV bestellt (Gussturm) aus Resin. Bin gespannt. Ich hab noch einen der superben Turmdrehkränze des Leo 2 nebst Antrieb ("Büffel" sei Dank). Bin gespannt, ob ich den verwenden kann. Mein Ziel ist ein sehr schönes, detailgetreues Modell. Dank GG's Werkzeughaltern und den Werkzeugen sowie vielen kleinen 0,6er Modellbauschrauben sollte das gelingen. Auf den Fotos seht ihr die Oberwanne mit den ersten Wkzg. Morgen wollt ich Profile besorgen um die Auspuffgrätings zu "vierteln". Und zu erhöhen. Die ersten Leos hatten ja etwas andere Grätings.
|
|
|
|
|
20.10.2006, 21:16 Uhr
OliverRauls
3D - Drucker
|
Die Platte in den Grätings is natürlich nur um die erforderliche Mat.-stärke "auszuloten". Und das nette Zahnarztgerät hab ich neulich erworben. Super, um auszukratzen, Grat zu entfernen. Wenn ich früher gewußt hätte, was für Geräte Zahnärzte haben hätt ich mich beruflich vielleicht umorientiert.
Oli
|
|
|
|
|
|
22.10.2006, 21:33 Uhr
OliverRauls
3D - Drucker
|
Habe mit den Auspuffgrätings weitergemacht (blöde Arbeit) und das heck selbstgebaut. Ausserdem ein paar Wkzg. dran und die Wanne über den Ketten wie beim Tamiya Leo2 geschlossen. Das wirkt jetzt besser.
Wie findet ihr das?
|
|
|
|
|
|
23.10.2006, 16:54 Uhr
TOM
MAN Kippa Määähn
|
Hallo Oliver
Die Auspuffgratings gefallen mir schon sehr gut. Mach doch mal bitte ein Bildchen von der Seite!
Willst in den Koffer auch was reinmachen??? Ansonsten wäre das ein netter Ort für ladebuchse und Schalter!
TOM
--
AFV-MODEL
Scalemodels & Spareparts
http://www.afv-model.com
|
|
|
|
|
|
23.10.2006, 20:02 Uhr
OliverRauls
3D - Drucker
|
Hallo Tom,
weitere Fotos folgen. Bin schon mordsmässig gespannt auf den Turm von AFV Modellbau. Soll ja ein Sahnestück sein. Mal schaun, ob der Drehkranz vom Leo2 reinpasst. In die Wanne scheint der Kranz zu passen. Dazu noch den Antrieb für den Kranz- das wär perfekt.

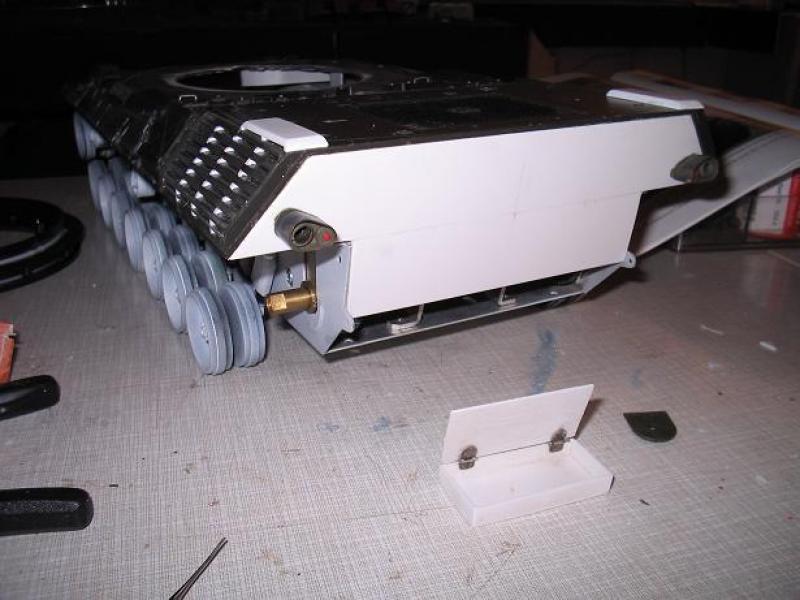

In die "Rommelkiste" (weiß nich, ob das beim Bund auch so hieß) soll wie im Original Werkzeug für Kettenreparaturen. Ladebuchsen bau ich nicht ein, die kleinen 7,2V Akkupacks (hab den 12V Motor gegen einen 7,2V getauscht wegen der kleineren Akkus) lad ich durch trennen des Tamiya- Steckers. Sind auch schnell getauscht. Übrigens ist es wie auf dem Bild nicht möglich, die iste "dicht" zu schliessen. Die Scharniere müssen nach aussen. Man lernt jeden Tag dazu. Aber jetzt funkt es.
|
|
|
|
|
|
28.10.2006, 20:09 Uhr
OliverRauls
3D - Drucker
|

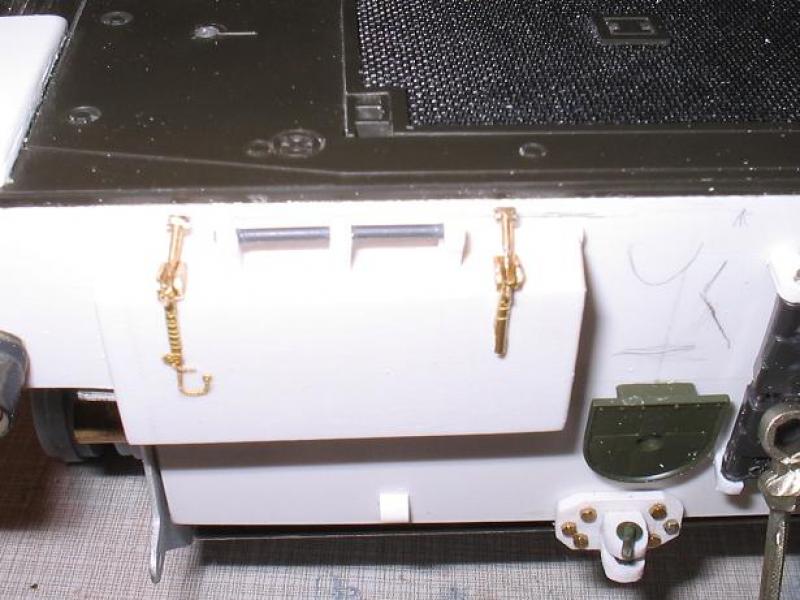

Weitergebaut. Ich muß feststellen, es ist schwierig, Detailfotos vom Leo1 zu finden. Fotos schon, aber Detailfotos- schwierig. Im "primeportal.net" gibt es Fotos eines Leo1 C2. Der ist ganz gut detailiert aufgenommen. Das passt zwar nicht alles zu meinem BW 2. Baulos, aber einige. Ich hab mich aktuell übrigens ins Heck verbissen. Der Mechanismus zum öffnen der Kiste hinten hat verdammt aufgehalten. Aber ich denk, es ist ganz gut geworden. Und schreibt mal, sonst "bocke" ich hier. Bin ja kein Alleinunterhalter.
Oli
|
|
|
|
|
|
28.10.2006, 20:24 Uhr
spot01
|
Oliver,
schöner Umbau. Ich warte leider für meinen Einser noch immer auf die Stützrollen und Stützrollenhalter von Axel.
Auch die Staukörbe am Turm bereiten Kopfweh; die sollen aus Messing gemacht werden.
Allerdings passe auf, denn beim ersten Baulos ist die Infantriesprechbox fast rechteckig abgerundet.
Grüße
--
"Old Ironside" Peter
(der aus der Pfalz kommt)
|
|
|
|
|
|
29.10.2006, 02:10 Uhr
HARRY
|
Außenbordsprechstelle!!!!! ...ist die richtige Bezeichnung!
--
Info:Fahre Kanal 85
--
Der Schaffner kommt in ein Abteil,in dem die Fahrgäste kräf-
tig paffen."Können Sie denn nicht lesen?"fragt er und zeigt
auf das Nichtraucherschild.
"Nein",erwidert ein Fahrgast,"bei
dem Qualm...."
|
|
|
|
|
|
29.10.2006, 04:38 Uhr
Diessel
|
Leider kann ich Deine Bilder nicht öffnen! Habe nur weisses Feld mit rotem Kreuz.?? Anbei ein Bild meiner Grätings als Urmodell. Habe mit inzwischen ein Gussform gemacht. Schade, dass ich den Beitrag erst so spät gesehen habe. Hättest Dir viel Arbeit erspart. Gruss Martin
|
|
|
|
|
|
29.10.2006, 04:40 Uhr
Diessel
|

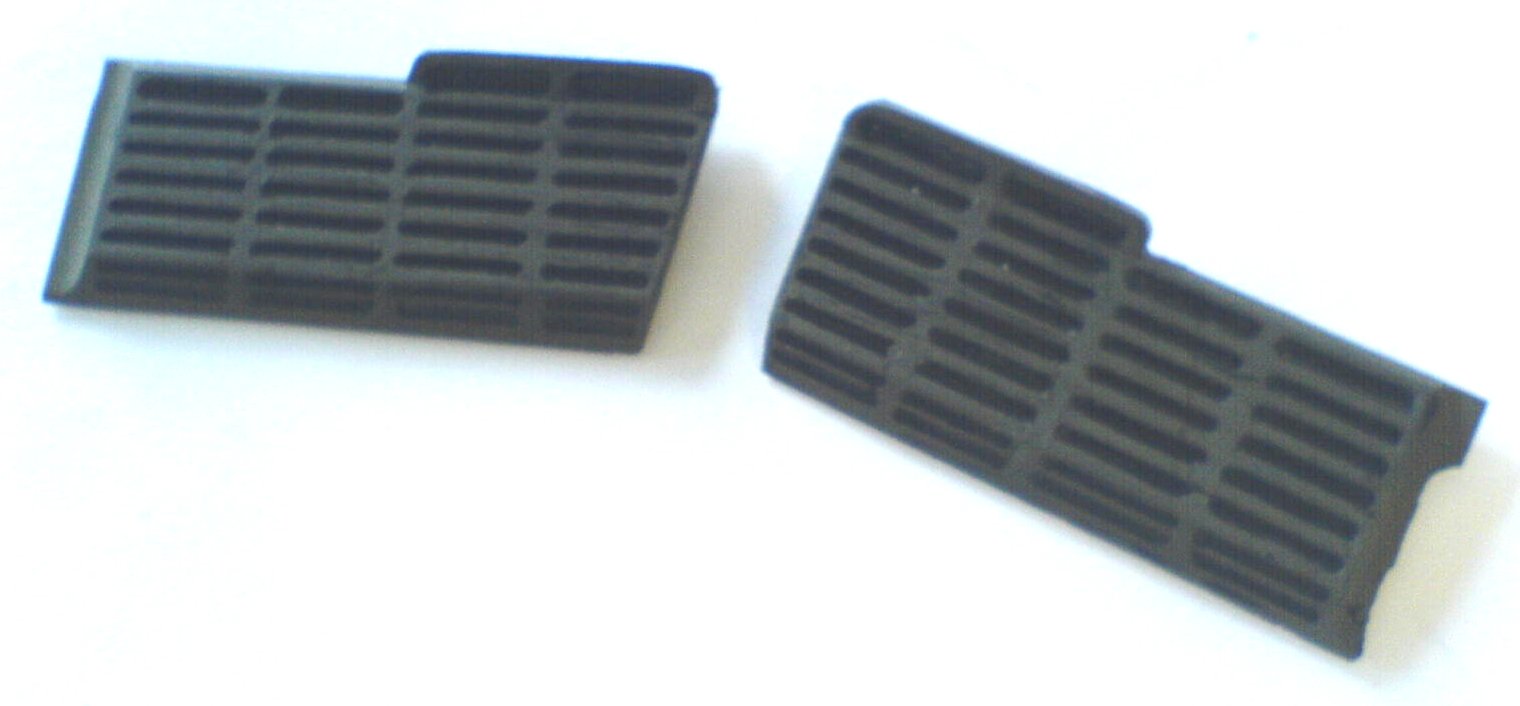

Hier noch das vergessene Bild von den Grätings!
|
|
|
|
|
|

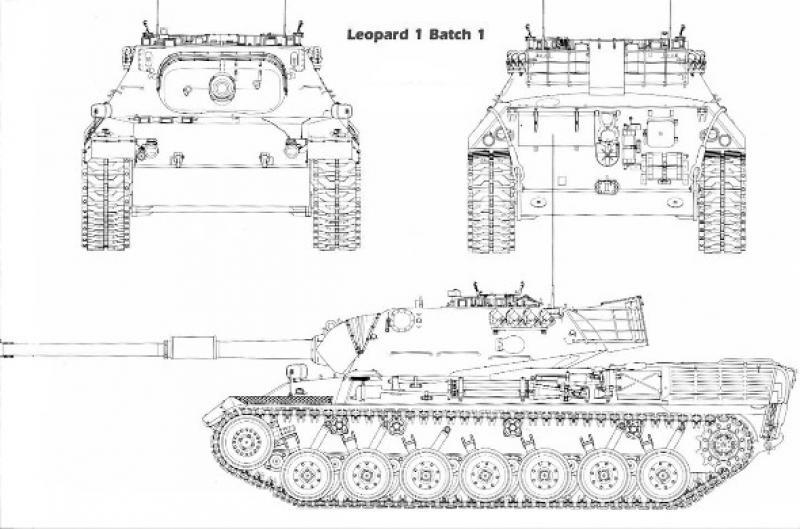

29.10.2006, 07:26 Uhr
 Zugfunker
|
Welches Baulos des Leos 1 möchtest Du denn genau darstellen?
Merkmale des 1. Bauloses:
- quadratische Außenbordsprechstelle
- fehlende Wasserablaufrinne am hinteren unteren Turmrand
- fehlende Heißösen an der vorderen Wannenseite und dem Fahrgestellheck
Merkmale des 2. Bauloses:
- kreisrunde Außenbordsprechstelle
- Wasserablaufrinne am unteren Rand des Turmhecks
Merkmale des 3. Bauloses:
- Anbringung der Heißösen
Merkmale des 4. Bauloses:
-neue Anordnung der Auspuffgrätings
Diese 4 Baulosreihen wurden später durch Nachrüstung auf den damals neuesten technischen Stand gebracht. - Leopard A1 A1
Empfehlenswert ist auch das Heft: "Kampfpanzer Leopard 1", Waffenarsenal Band 84, Podzun-Pallas-Verlag GmbH, ISBN 379090211X
Findest Du z.B. hier : Buch
|
|
| Beitrag 2 mal editiert. Zuletzt editiert von Zugfunker am 29.10.2006 07:41.
|
|
|
29.10.2006, 07:53 Uhr
OliverRauls
3D - Drucker
|
Hallo Peter/ Martin/ Axel,

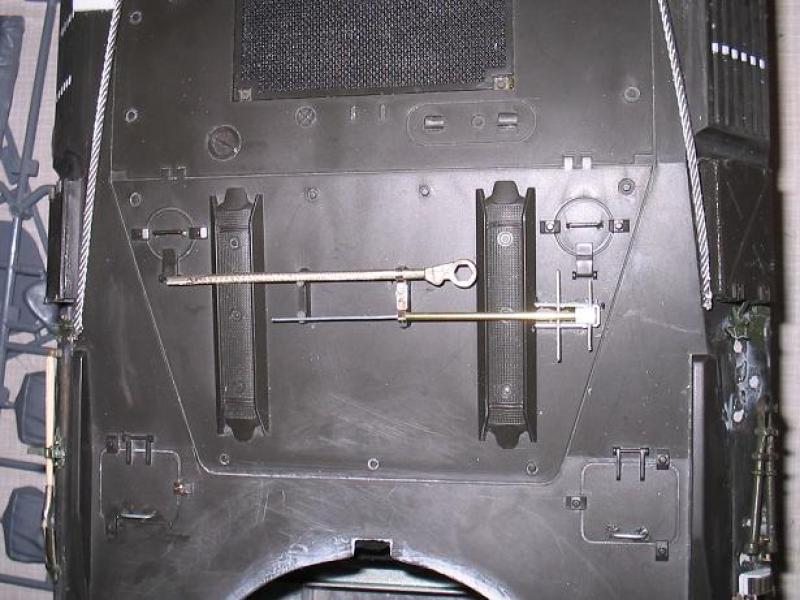

danke für eure Hinweise. So kommt Leben in die Sache. Endlich. Ja, die Details. Guck ich mir x- Fotos (zum Beispiel vom Heck, wo ich gerad dran knabbere) an, seh ich x+1 Nuance. Jeder ist etwas anders. Auch bei "gleicher" Version. Da wurde wohl in den Jahren einiges von der "Truppe" selbst nachgefummelt. Die ja, es heißt "Aussenbordsprechstelle" hab ich bei AFV bestellt. Sie aufklappbar zu machen wäre nett- aber wie bei meiner aufklappbaren Wkzg.-kiste hinten: den Aufwand wert? Die Playmobilfiguren meines Sohnes würden es vielleicht danken. Schöner und nützlicher find ich auch hier wieder, das Licht an eine 9V Batterie separat von allem RC- anmachen zu können. Ich sitz oft an meinem Büffel und mach einfach nur- das Licht an. Thema Turm: hab ich auch bei AFV bestellt. Leider noch nicht da. Tom? Staukörbe aus Messing- ja, hatt ich auch gedacht. Ist doch ideal. Die dünnen MS- Stäbe lassen sich doch auch ordentlich biegen und vor allem löten- weil, ich hasse löten. Aber da geht es. Heut hab ich mir die Rohrwischerstangen samt Halterung vorgenommen. Hab gestern schon geknobelt, ob eher 3 oder 4mm der richtigere Durchmesser wären. Wurde da vorne eigentlich noch eine "Bürste" aufgesteckt? Denn für 105mm Kaliber sind die ja etwas dünn. Und wie wurden die zusammengefügt? Kann gar keine Gewinde oder ähliches finden??? Warum hat der Leo2 sowas nicht? Weil kein gezogenes sondern Glattrohr?
So, geh jetzt basteln. Bis heut Abend. Als Dan noch ein Foto meiner Baustelle. Und besonderen Dank für die Detailfotos! Helfen immer!
|
|
|
|
|
|
29.10.2006, 20:52 Uhr
OliverRauls
3D - Drucker
|

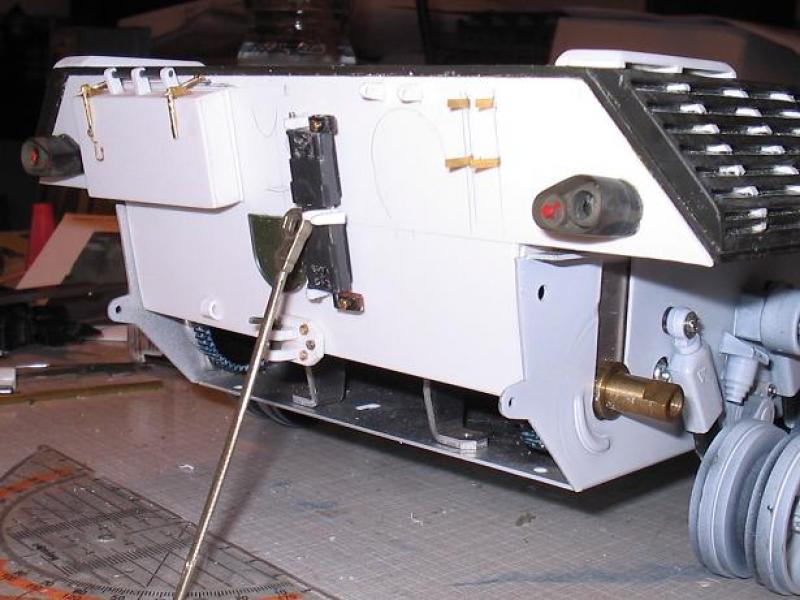

Hier meine Ergebnisse von heute
|
|
|
|
|
|
04.11.2006, 20:47 Uhr
OliverRauls
3D - Drucker
|

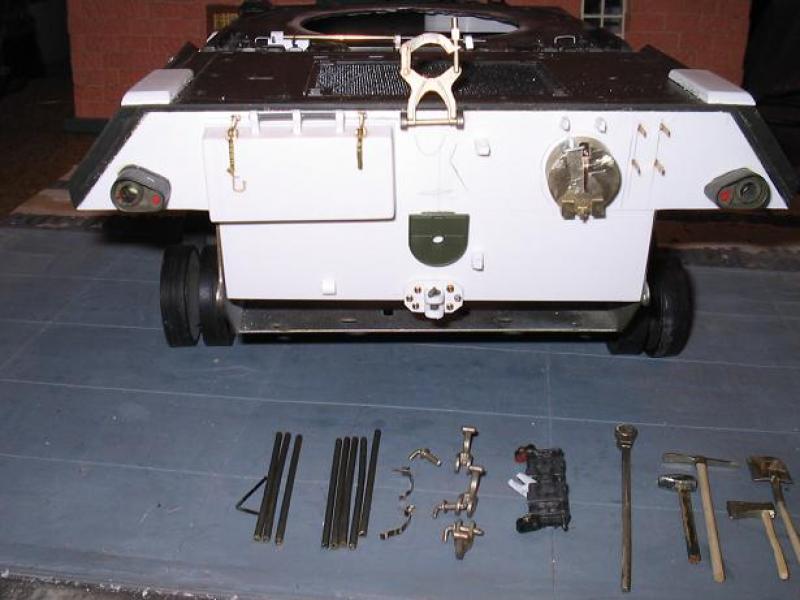

Heut ging es etwas weiter.....AFV sei Dank....mit den Werkzeugen und Schäkeln
|
|
|
|
|
|
05.11.2006, 01:11 Uhr
Sheridan
|
Moin!
Na das schaut schon sehr gut aus was du da baust,zum Glück gibst mittlerweile soviele nützliche Zubehörteile.ich find ja den Leo 1 auch sehr schön.
Haste dir schon Gedanken zum Antrieb gemacht,1-Motor Rutschkupplung soll ja sicher nicht drinbleiben  .Leo2 Überlagerungsgetriebe oder klassischer 2-Mot. Tamiya Antrieb mit DMD?
Ansonsten weiter so.Übrigens irgenwer hier im Board hat schonmal nen Leo1 erstes Baulos vorgestellt,glaub der war von Munga,find leider den Tread nicht auf die schnelle.
Gruß Sheridan
|
|
