Thema:  Tiger 1 Rommelkiste zum öffnen |
[ - Antworten - ] |
30.07.2006, 23:17 Uhr
  Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
Hallo Leute ,
brauche mal einen Tip , möchte an meinem Tiger 1 eine Rommelkiste zum öffnen bauen , habt Ihr ein paar Tips parat , bevor ich das ganze 2 mal baue , oder hat noch jemand so eine Kiste übrig (eine zum Öffnen ) ??

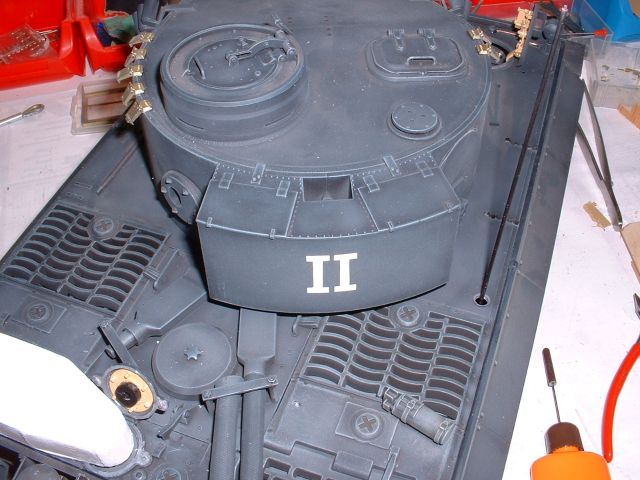

Anbei das Bild von der Kiste.
|
|
 Beitrag 1 mal editiert. Zuletzt editiert von Frank (FN) am 30.07.2006 23:23. |
|
|
30.07.2006, 23:35 Uhr
MB-Trac-Fan
|
Hallo Frank,
schönes Teil, gutes Finish.. willste das wirklich tun?
Ich geh mal davon aus, dass die Kiste die gemeint ist, der hintere Teil des Turm's mit der 2 drauf ist?
Da würde ich die beiden Klappen von innen her ausbohren/-fräsen und -schleifen, bis du am "Rand" angelangt bist :
1. Mittig anbohren
2. fräsen bis fast an die Kontur, bspw. mit Dremelfräser
3. bis an die Kontur schleifen, zuerst mit der Feile, dann selbiges umwickelt mit schleifpapier verschiedener Körnungen, ich selber nehme für die letzten 10tel Milimeter 400er
Was nun fehlt, kannst mit nem entsprechenden Stück Poly ersetzen. Die Scharniere, da du ja Meister bist im verlöten von Feinstsachen, kriegst du sicher auch hin, wie zb die Heckschürzen des Köti's.
So gings wohl am einfachsten  ..und so würd ich es tun
Gruss
André
|
|
| Beitrag 3 mal editiert. Zuletzt editiert von MB-Trac-Fan am 30.07.2006 23:51. |
|
|
30.07.2006, 23:59 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
das wäre zu einfach !
Die Klappen sind größer wie der Durchgang und ich wollte mir die hundert Nieten ersparen , die ich beim Abschleifen nacharbeiten muß .
Aber ich habe natürlich noch 2 Kisten als Reserve.
--
Gruß
Frank
|
|
| |
|
|
31.07.2006, 00:05 Uhr
MB-Trac-Fan
|
Hallo Frank,
ok, indemfall liegen die Klappen auf, liegen in nem Falz.
Dann müsstest du, so wie ich es bei meinem Köti an der Fahrer- und Funkerluke gemacht hab, nen zusätzlichen "Ring" herstellen und einlassen.
Gugg mal in unseren Tread, ich weiss, irgendwo hab ich die Bilders mit allen Teilen meiner vorderen Lukerei. Da wirst du erkennen, wie's dir gaaanz fein und simpel gelingen kann
Gruss
André
ich such mal nach dem bild....
Da :
http://www.rcpanzer.de/apboard/thread.php?id=11975&start=1096&seite=74
Korrektur : Seite 64 !
|
|
| Beitrag 3 mal editiert. Zuletzt editiert von MB-Trac-Fan am 31.07.2006 00:16. |
|
|
31.07.2006, 00:06 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
Nein auch nicht richtig ,
schicke Dir mal ein Bild wie das aussieht per Mail.
--
Gruß
Frank
|
|
| |
|
|
31.07.2006, 00:12 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
dann kommt das bei raus und das gefällt mir noch nicht.
--
Gruß
Frank
|
|
| |
|
|
31.07.2006, 00:25 Uhr
MB-Trac-Fan
|
Hallo Frank,
ich brauch für son Loch min. 15-30 minuten... je länger, je besser
Versuch mal nach dem Motto: weniger ist mehr... geh die Sache ganz sanft und langsam an.
Hier kannst sogar die Laubsäge (feinstes "Metallblatt") zur Hand nehmen, bis 1mm ran aussägen.. und den letzten Millimeter mit ner gaaaanz feinen Metallfeile zurückfeilen, gaaaanz sachte.. und darauf achten, dass du da wo's grad ist, auch grade bleibst.. und immer wieder mal das Licht zur Hand nimmst, um im Schatten zu sehen, ob noch alles passt, grade ist oder wo es noch was zum "justieren" gibt.
Versuch den letzten Millimeter wirklich allerhöchstens mit 150er, max.120er zu bearbeiten.. und mit etwas Zeit kommt dein gewünschtes Resultat. Steter Tropfen höhlt den Stein
Die Ecken machst du währendessen du die Geraden schleifst, diese mit der Rundfeile, später umwickelt mit 150er Papier.. und arbeitest dich so gaaaanz langsam, Zehntel für Zehntel an den Rand heran
Gruss und ich hoff, dir etwas geholfen zu haben
André
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von MB-Trac-Fan am 31.07.2006 00:26. |
|
|
31.07.2006, 00:31 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
Nöööö,
das aussägen ist kein Problem , Du mußt nachher Material von oben wegschleifen um auf die Stärke der Lukenplatte zu kommen und da sitzen die Nieten , die Luken sind breiter wie die Ausschnitte.
--
Gruß
Frank
|
|
| |
|
|
31.07.2006, 00:36 Uhr
MB-Trac-Fan
|
Hallo Frank,
hab eben dein Bild bekommen, stells doch mal hier rein, dann wissen alle, um was es geht...
ich kann mich nur nochmals wiederholen: die Basis dazu findest du auf Seite 64..
Und Nieten, die stelln nu wirklich kein problem dar, die kann man immer wieder rekonstruieren, zumindest seh ich dazu noch keine Probleme.
Für mich ises in der Tat ne kleine süsse Herausforderung, so richtig nach meinem Geschmack
Gruss
|
|
| |
|
|
31.07.2006, 00:47 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
Hier das Bild
--
Gruß
Frank
|
|
| |
|
|
31.07.2006, 11:50 Uhr
MB-Trac-Fan
|
Hallo Frank,
man sieht hier gut die Luke, die am Rand aufliegt und eben "abgeschliffen" werden muss.
Wie du richtig erkennst, gehts das so einfach nicht, eben wegen den Nieten. Ist zwar etwas "tricki", aber auch das geht:
Hier würde ich vorsichtig etwas mit ner Dremel und einem Rundscheifer das Grobe mal wegschleifen.
Danach würde ich nen "Cutter" nehmen und mit der Klinge (gerade Bruchstelle) anfangen vorsichtig wegzuschaben.
Das wird dauern und braucht etwas Geduld... aber mit der Zeit wirst du dich dem Ziel nähern. Wichtig hierbei ist, dass du mit Licht und Schatten arbeitest, um gut zu erkennen, wie weit du bist und wo es noch was abzuschaben gibt.
Für das Schaben würde ich gute 30 minuten einrechnen
Sollten meine Zeilen noch zu wenig aussagen, stell ich mal n allessagendes Bild zum "schaben" rein...
Gruss
André
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von MB-Trac-Fan am 31.07.2006 11:53. |
|
|
31.07.2006, 12:23 Uhr
golem
|
Hallo zusammen,
das mit dem Abschleifen der Lucke muss nicht sein, hier einmal die orginal Situation:
 .
Ich würde die Öffnung ausschneiden und bis zu einem geringen Rand aufweiten, dann mit dünnem Metallblech den "übergreifenden" Deckel nachbilden.
Gruß Klaus
--
|
|
| |
|
|
31.07.2006, 12:44 Uhr
Der_PzAufklaerer
|
Hallo Frank,
wenn du eh den Turm nach dem Umbau der Rommelkiste lackieren must - setz doch gleich den Lüfter an die richtige Stelle.
Ich habs bei mir leider auch erst nach der Lackierung bemerkt
Hast du noch den Hebe/Senkmechanismus von HL drin - der sitzt ja normalerwiese in der Rommelkiste drin. Wenn du den umgebaut hast, würden mich ein tips dazu interessieren.
Gruß von der Küste
Jens
--
Zieh nie das feindliche Feuer auf dich, es irritiert deine Umgebung.
Murphys Law
|
|
| |
|
|
31.07.2006, 14:05 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
Hallo Jens ,
das ist kein Heng Long !!!!!
Und der Lüfter sitzt an der richtigen Stelle !!!
Hallo Klaus ,
Danke für das Bild , da ich die Kisten habe , werde ich mehrere Versuche machen.
Hallo Andre ,
Danke für den Tip , so habe ich den ersten Versuch (auf dem oberen Bild) ausgeführt , erfordert aber nacharbeiten , werde mir von Uli die Nieten holen , mache mir eine Bohrschoblone und fertig .
Frank
--
Gruß
Frank
|
|
| |
|
|
31.07.2006, 14:17 Uhr
MB-Trac-Fan
|
Hallo Frank,
wenn du eh schon zu Uli gehst, lass dir von Ihm die Bohrschablone auf der CNC anfertigen, ist ne Easysache für Uli
Gruss
ANdré
|
|
| |
|
|
