30.07.2006, 19:22 Uhr
  RC-Daniel
|
Hallo

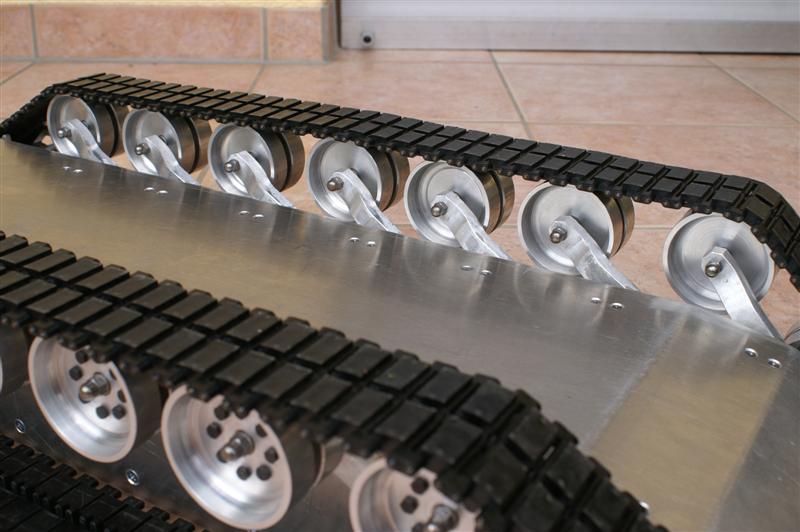

Hier sind die ersten Bilder von meinem Leopard 2A4 im Maßstab 1/10.
Ich baue seit Anfang Mai mit Hilfe meines Vaters an ihm.
Alle Maße sind von einem 1/35 Modell von Re...... abgenommen.
Bis jetzt besteht der Panzer noch ganz aus Aluminium.
(bis auf die Kette und sonstige Kleinteile)
Die Wanne und die Laufrollen haben wir anfertigen lassen. Die Kette und die
Antriebsräder sind von Daniel Schwarz.
Die Antriebsräder sind nur zum testen angebracht und werden bald befestigt.
Die Kettenspanner sind mit Federn versehen, damit sie nachgeben können,
falls sich etwas in den Antriebsrädern verklemmt.
Gruß, Daniel
|
|
 Beitrag 14 mal editiert. Zuletzt editiert von RC-Daniel am 01.08.2006 17:34. |
|
|
31.07.2006, 19:32 Uhr
RC-Daniel
|

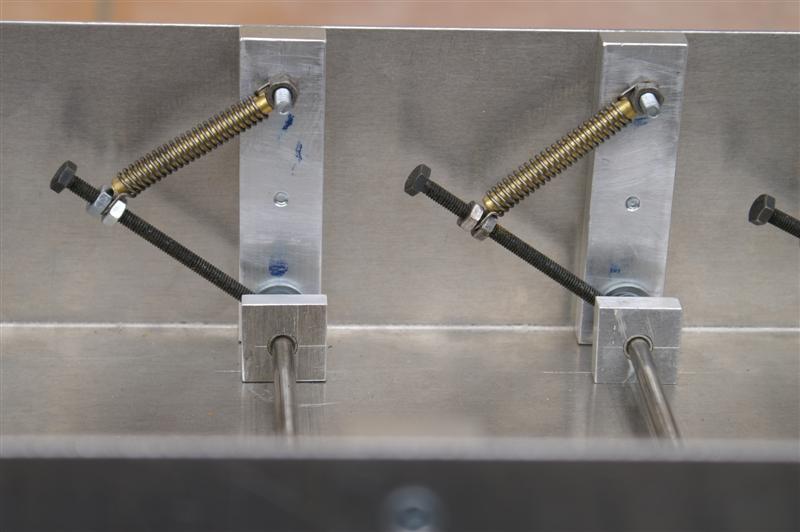

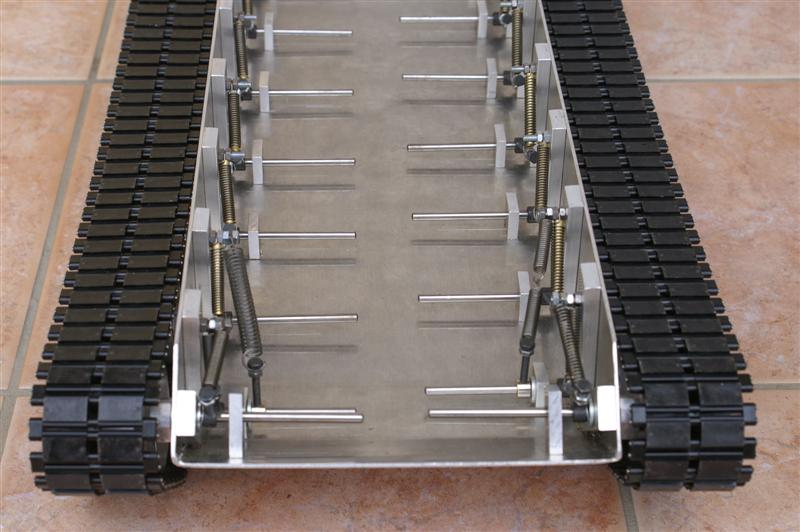

Die Federung ist einfach. So kann man sie gut einstellen.
In der Feder ist ein Rohr als Anschlag.
Die Antriebsräder werden mit zwei Kugellager gelagert.
Dazwischen läuft eine Kette zum Getriebe.

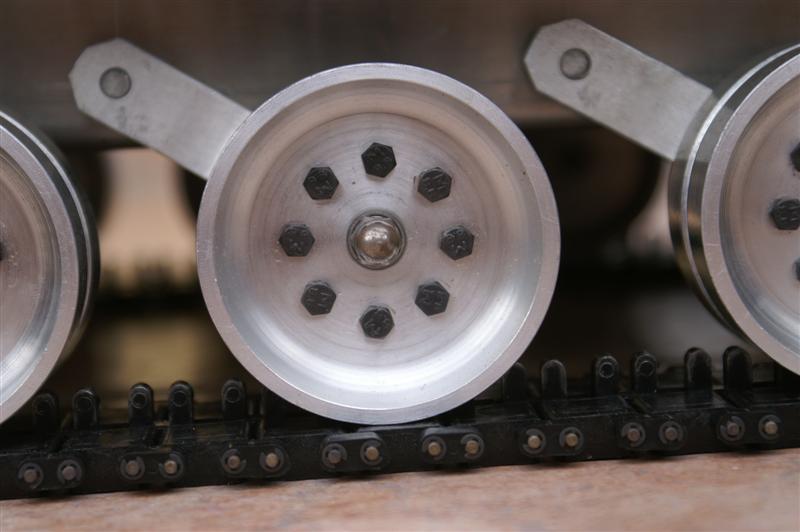

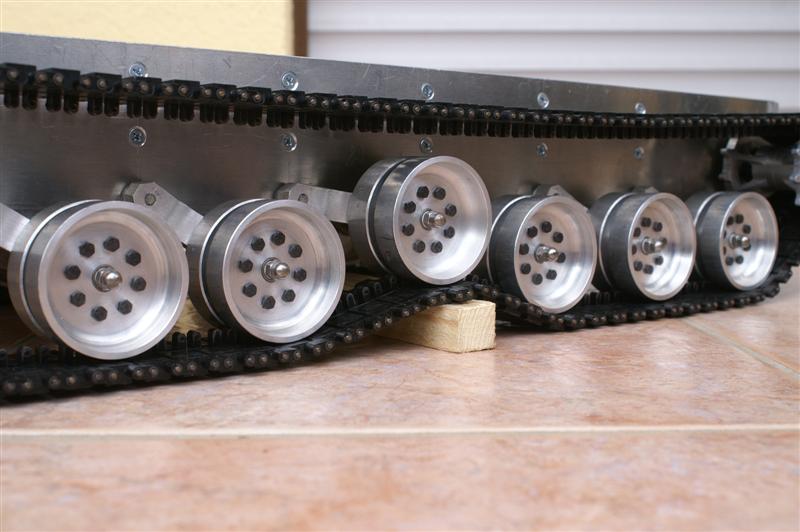

Die Laufrollen werden mit Hutmuttern befestigt, die dem
Original ziemlich ähnlich sehen.
Die 8 6-Kant-Schrauben diehnen nur als Zierde.
Natürlich kommt auch noch ein 4mm starker Gummi
auf die Laufrollen.
Gruß, Daniel
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von RC-Daniel am 01.08.2006 16:24. |
|
|
31.07.2006, 20:11 Uhr
Bloodygood
|
Ich kann leider keine Bilder sehen....liegt das an mir?
|
|
| |
|
|
31.07.2006, 20:34 Uhr
Sheridan
|
Moin!
Mhh,ich seh leider auch keine Bilder,prüf mal bitte deine Verknüpfungen.
Hätte gern was gesehen.
Gruß
Sheridan
|
|
| |
|
|
31.07.2006, 21:00 Uhr
Mortimer
|
Hallo Daniel, sehr schöner, professioneller Anfang, Danke fürs Teilhabenlassen beim Bauen!
Wegen den nicht sichtbaren Bildern: Ich vermute, die Seite, auf der die Fotos gespeichert sind, erlaubt kein direktes Verlinken.
Man kann aber einfach auf die roten Kreuze rechtsklicken, und dann "Eigenschaften" anwählen und die Adresszeile in das Browserfenster kopieren.
Gruß
Mortimer
|
|
| |
|
|
31.07.2006, 21:49 Uhr
RC-Daniel
|
Hallo
Schade, dass die Bilder nicht angezeigt werden
Ich werde das Morgen ändern.
Dann müsste es eigendlich funktionieren.
Gruß, Daniel
|
|
| |
|
|
31.07.2006, 21:55 Uhr
Fokker
Jäger und Sammler
|
Warum, ich kann die Bilder sehen......
Tolle Arbeit.....!!!!!
Gruß Andreas
|
|
| |
|
|
31.07.2006, 22:20 Uhr
Norbert
Puppenspieler
[Administrator]
|
Sehr schöne Arbeit.
Auch die Kette von Daniel Schwarz gefällt mir  .
Ich habe aber auch das Problem mit den Bildern. Gestern habe ich die noch gesehen. Heute nicht mehr
 .
Gruß Norbert
--
http://www.panzerfan.de
|
|
| |
|
|
31.07.2006, 22:20 Uhr
MB-Trac-Fan
|
..die Schweiz sieht die Bilder auch, gute Qualität
Gruss
|
|
| |
|
|
01.08.2006, 16:28 Uhr
RC-Daniel
|
So,
habe die Bilder neu verlinkt, sodass es jetzt jeder sehen müsste.
Gruß, Daniel
|
|
| |
|
|
01.08.2006, 17:02 Uhr
RC-Daniel
|
mal von Vorne (Sieht echt geil aus)

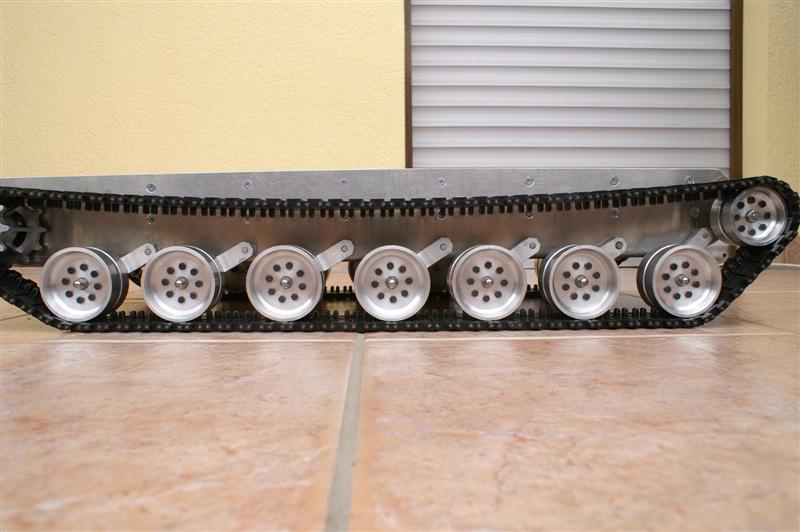

von Links
(man erkennt gut, den kleineren Abstand der Laufrollen 2,3 u. 4)
von Rechts
(man erkennt gut, den kleineren Abstand der Laufrollen 2,3 u. 4)

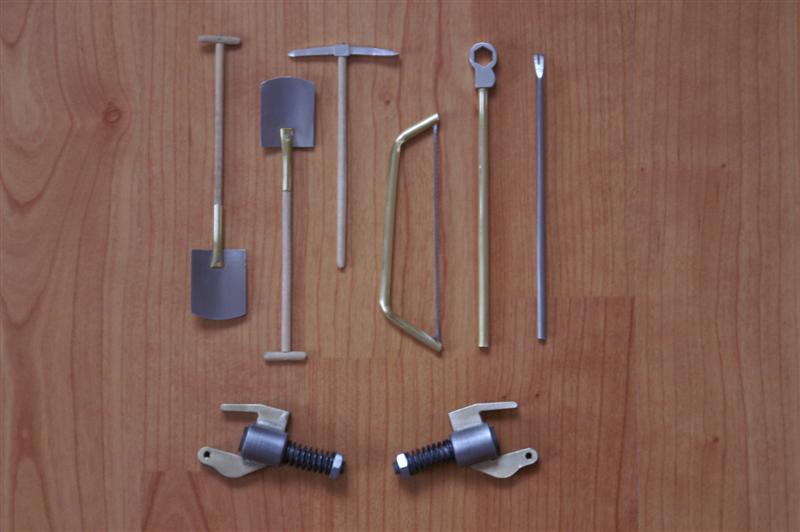

Hier mal das Werkzeug das ich gemacht habe
als ich auf die Wanne warten musste.
(Das Sägeblatt der Säge ist von einer Laubsäge
Darunter die zwei Kettenspanner die ebenfalls eine Feder haben.
Gruß, Daniel
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von RC-Daniel am 01.08.2006 17:08. |
|
|
01.08.2006, 18:23 Uhr
Norbert
Puppenspieler
[Administrator]
|
Hi Daniel,
sehr schöne arbeit, die Du da machst
Jetzt sehe ich auch so die Bilder  .
Gruß Norbert
--
http://www.panzerfan.de
|
|
| |
|
|
03.06.2007, 19:33 Uhr
RC-Daniel
|
Hallo zusammen
Endlich ist es soweit, der Panzer ist bereit zur ersten Testfahrt
Neu:

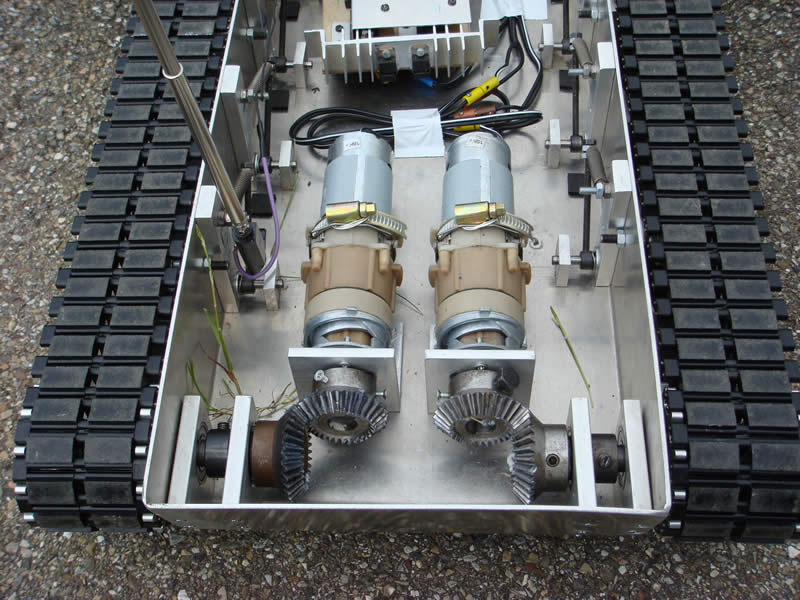

1. Als Motor hab ich jetzt doch erstmal zwei Akkuschrauber-Motoren
eingebaut, die direkt mit je zwei Kegelräder die Antriebswelle antreiben.
(Die Kraft der Motoren hat für die bisherigen Tests vollkommen ausgereicht)
2. Die Laufrollen sind mit selbstklebenden Moosgummistreifen beklebt
3. Stützrollen wurden angebracht
4. Federung und Kettenspanner wurden neu eingesellt

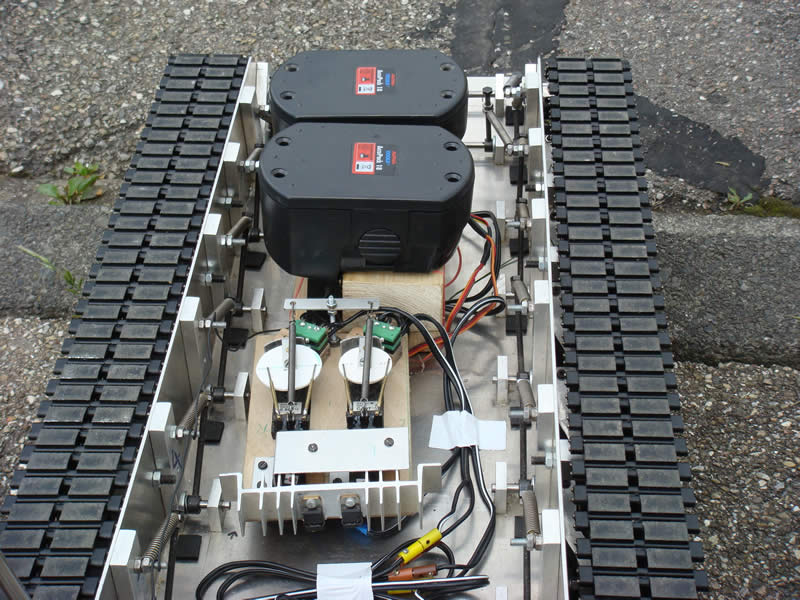

Die Motoren werden gerade provisorisch mit zwei
Akkuschrauber-Akkus betrieben,
die so wie es aussieht über eine Stunde halten.
Die Ansteuerung erfolgt ebenfalls provisorisch
über die Geschwindigkeitsregler der Akkuschrauber,
die mit zwei Servos betätigt werden.
Außerdem ist gerade die Gangschaltung festgeklemmt,
da die Gange die ganze zeit herausgesprungen sind.
Geplant ist ein Servo, der die Gänge schaltet.
Die Steuerung hat erstaunlicher weiße sehr gut funktioniert,
auch bei Vollgas (1. Gang ca. 1,5m/sec. / 2. Gang ca. 2,5m/sec.)
Hier mal ein Video der ersten Testfahrten:
http://www.myvideo.de/watch/1608368
Geplant und bestellt ist auch ein elektronischer Fahrtregler,
der stufenlos regelt (für eine noch bessere Steuerung)
Problem ist noch der Kettenspanner, der etwas zu weich ist.
Auf der Straße hängt die Kette beim Rückwärtsfahren und
beim drehen auf der Stelle nur leicht.
Im Gelände z.B. Gras hängt sie sehr stark, sodass die Kette
manchmal runterspringt oder sich verklemmt.
Das wär´s fürs Erste.
Nächste Bilder und Videos kommen sobald der neue Fahrtregler
eingebaut ist und weitere Testfahrten absolviert sind.
Gruß, Daniel
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von RC-Daniel am 03.06.2007 20:00. |
|
|
03.06.2007, 20:58 Uhr
HARRY
|
Hallo Daniel!
Respekt,Hut ab vor Dir und Deinem Vater!
Als Erstlingswerk sehr beachtliche Leistung!
Schöne und klare Bilder,guter Baubericht(hoffe Du zeigst uns noch weiter)
Eine Frage: Kannst Du mir die Stärke der Federn nennen, die Ihr für die Federung genommen habt?
Mfg Harry
--
http://panzomanie.isthier.de
|
|
| |
|
|
