Thema:  Tamiya Tiger + alte Graupner Varioprop Micromodul |
[ - Antworten - ] |
21.04.2006, 20:53 Uhr
  QE2
|
Hallo liebes Forum,
Ich bin neu hier und habe1-2 Fragen.
Also ich bin wiedereinsteiger und habe mir den Tiger von Tamiya zugelegt. Ich bin im Besitz einer "alten" Graupner Varioprop Micromodul
14 Kanal Fernsteuerung incl. Empfänger. Ich bin dann in den Laden wo ich die Anlage damals gekauft habe und man sagte mir ich könnte sie mit dem Tiger nicht betreiben weil sich mittlerweile die Anschlüsse an den Empfängern geändert hätten. Dass die Anschlüsse von der DMD Control Unit nicht passen habe ich auch festgestellt. Gibt es eine Möglichkeit meine geliebte alte Anlage doch noch zu reanimieren (Adapter oder so).
Falls nein welchen Tipp könnt ihr mir für eine neue Anlage geben.
Danke schon mal für eure Hilfe.
Gruß
Wolfgang
|
|
 |
|
|
22.04.2006, 00:27 Uhr
MicroDefense
|
Hallo Wolfgang,
die Servo's an einer Varioprop funktionieren eigentlich wie die modernen Anlagen:
Sie brauchen +,- Versorgung und einen Impuls.
Die Position des Servos ist in der Breite der Impuls-Signals codiert, sie liegt
zwischen 1 und 2 ms bei einer Periodendauer von 20ms.
Bei der varioprop war es nur so, dass das Signal für diesen Zeitraum von high
nach low wechselt (negativer Impuls), während alle anderen Anlagen von
low nach high wechseln (positiver Impuls).
Die Wandlung des Signals ist für einen Elektroniker trivial, du mußt nur die Signale invertieren.
Dazu kann man z.B. ein 74HCT14 IC verwenden.

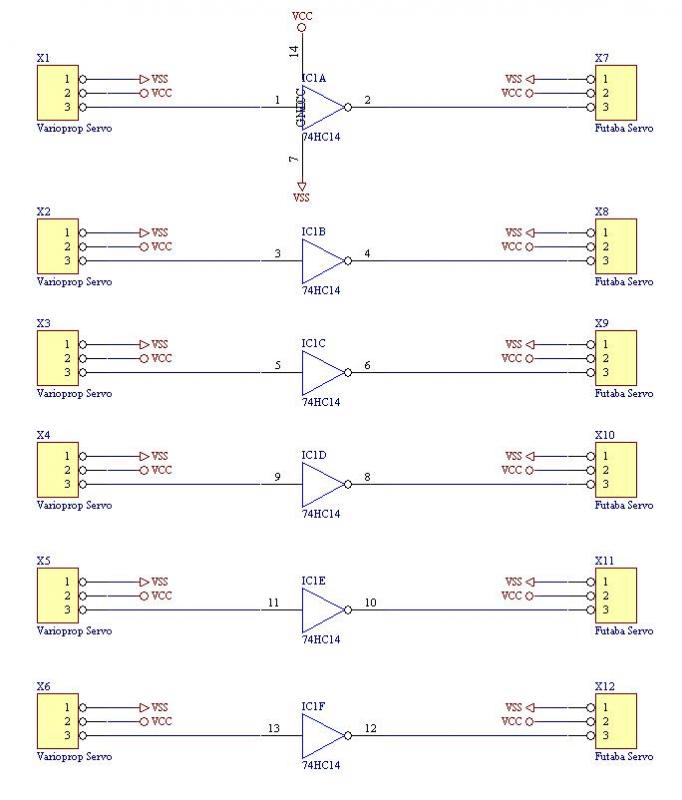

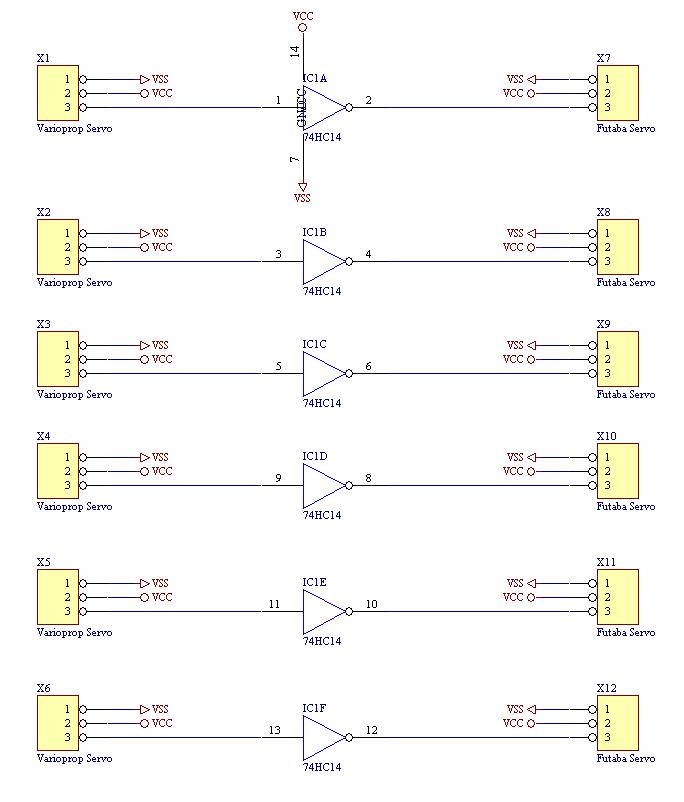

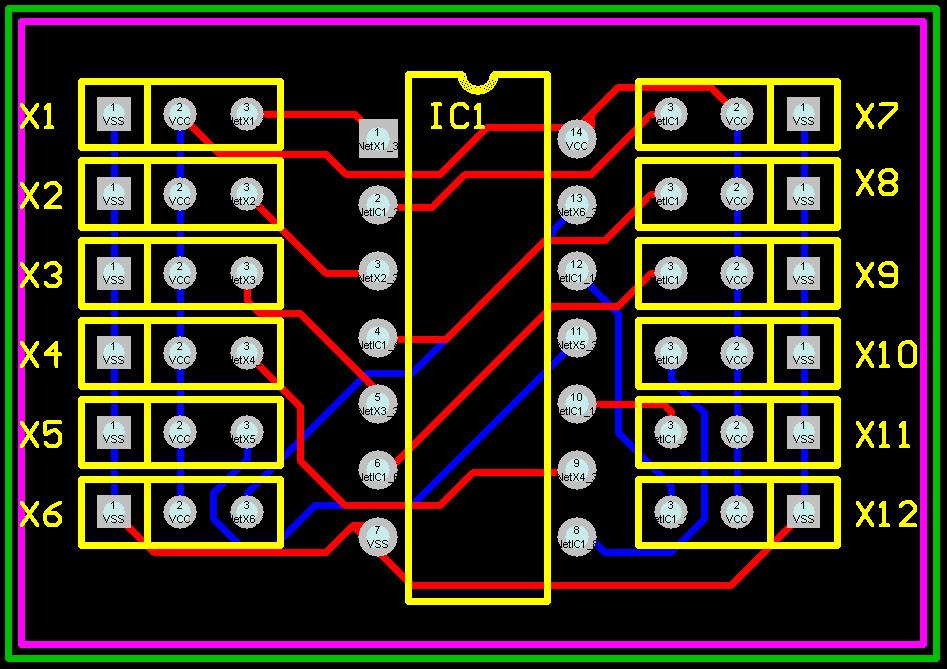

Ich hab' Dir mal einen Schaltplan und ein Layout angehängt.
Hoffe' das hilft.
Rainer
|
|
| |
|
|
22.04.2006, 09:37 Uhr
QE2
|
Hallo Rainer,
ertsmal danke für Deine Mühe, aber ich versteh kein Wort.
Könntest Du mir etwas laienhafter erklären was ich machen soll und ob sich der Aufwand für einen "ahnungslosen" lohnt.
Ist es richtig, vom Verständnis her, dass ich die Stecker an der Tamiya DMD Box verändern muss damit sie in den Graupner Empfänger passen und dabei gleichzeitig die Polung ändern?!
Sorry aber ich bin nicht so der Elektro Mann.
Gruß aus Köln
Wolfgang
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von QE2 am 22.04.2006 09:39. |
|
|
22.04.2006, 12:11 Uhr
MicroDefense
|
Hi Wolfgang,
quote:
Könntest Du mir etwas laienhafter erklären was ich machen soll und ob sich der Aufwand für einen "ahnungslosen" lohnt.
Das Material bekommst Du bei Conrad.
Die Bauteile der o.g Schaltung kosten in Summe, mit Lochrasterplatine und Servo-Leitung max. 20€.
Ich denke das lohnt sich schon.
quote:
Ist es richtig, vom Verständnis her, dass ich die Stecker an der Tamiya DMD Box verändern muss damit sie in den Graupner Empfänger passen und dabei gleichzeitig die Polung ändern?!
Nein, an den Steckern mußt du nichts ändern.
Der Begriff Polarität wird in der E-Technik unterschiedlich verwendet,
In der Energietechnik meint man das Potential einer Spannungsquelle, so wird das auch landläufig genutzt.
In der Digital/Informationstechnik versteht man das Logisch.
vereinfachtes Beispiel:
Drückt man einen Taster und eine Lampe geht an, spricht man von positiver Logik,
drückt man einen Taster und die Lampe geht aus, spricht man von negativer Logik,
Gemeint war die logische Polarität, mit der Polung kannst du die nicht ändern.
Dazu braucht es ein Inverter-IC.
In der Schaltung ist dazu ein einfacher Baustein mit sechs unabhängigen logischen Invertern
verbaut.
Leider habe ich selbst keine Zeit dir das aufzubauen, ich wollte nur drauf hinweisen, dass die
gute alte Varioprop nochnicht zwingend zum alten Eisen gehört.
Evtl. baut Dir das auch jemand aus deinem Bekanntenkreis auf, oder du fragst im Radioladen um die Ecke
Rainer
|
|
| |
|
|
26.04.2006, 21:44 Uhr
QE2
|
Hallo Rainer,
nochmal danke für Deine Hilfe. So ganz habe ich es immer noch nicht verstanden, sorry. Werde in meinem Bekanntenkreis mal rumhören wer mir bei Deinen Plänen unter die Arme greifen kann.
Wichtig war mir zu erfahren ob die alte Graupner noch einsetzbar ist.
Lieber Gruß
Wolfgang
|
|
| |
|
|
23.05.2009, 19:27 Uhr
QE2
|
Hallo liebe Leute,
was lange währt wird endlich gut. Jahre später habe ich nun endlich meine Umpolungs Platine gebastelt.
(Danke noch mal an Reiner!!)
Das war es natürlich noch nicht mit den Problemen.
Der Empfänger Akku der Fernbedienung hat offensichtlich den Geist aufgegeben. (denke mal nach fast 30 Jahren kann das passieren)
Nun brauche ich Ersatz aber natürlich finde ich nichts passendes.
Habt ihr eine Idee was ich da machen kann? Wie gesagt es handelt sich um eine Graupner/Grundig Varioprop Micromodul 14 Kanal Fernbedienung. Die Empfänger Batterie ist die Originale von Graupner. Ni-CD 4/600 DKZ 4,8 Volt
An dem Kabel befindet sich gleichzeitig auch der Ein/Aus Schalter und die Antenne.
Danke für eure Ratschläge.
Gruß
Wolfgang
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von QE2 am 23.05.2009 19:30. |
|
|
