Thema:  Beleuchtung für SLT-50 in 1:35 |
[ - Antworten - ] |
20.04.2006, 15:31 Uhr
  strassenwischer
|
hallo
Sorry, wenn ich mein anliegen hier ins Forum schreibe, aber ihr habt hier mit euren RC Modellen mehr Erfahrung mit Elektronik, Licht etc., darum hoffe ich jemand hat eine Idee wie ich dies lösen könnte?!
Ich habe mir gerade den Trumpeterbausatz in 1:35 gekauft, und nach studieren der Bauanleitung möchte ich das ganze teil mit Licht ausstatten, soweit das möglich ist.
Ich stelle mir folgendes vor:
1. Alle Funktionen sollen durch Ein- Ausschalter aktiviert werden.
2. Das ganze sollte mit einer Batterie (9Volt) laufen!? ....je kleiner die Batterie umso besser.
3. Die Lichter sollten möglichst kleine LED's sein.
4. Die Platine auch so klein wie möglich (sollte das in Einsatz kommen).
5. Das ganze natürlich "unsichtbar" versteckt.
6. Der Auflieger sollte mit Stecker verbunden sein sein, damit er abgehängt werden kann. (Dann natürlich auch kein Licht hat)
Funktionswünsche:
Fahrlicht inklusive Rücklichter dazu schaltbar.
Scheinwerfer einzeln dazu schaltbar.
Blinker einzeln (rechts/links) und zusammen (Warnblinker) dazu schaltbar.
Blinklichter alle drei an/aus dazu schaltbar.
Rückfahrlicht dazu schaltbar
Und am liebsten noch eine Führerkabinenbeleuchtung dazu schaltbar.
Also im ganzen 7 Schalter (wenn überhaupt möglich)
Für eine geübten Elektroniker wäre das wahrscheinlich nicht eine "so grosse" Sache, aber ich als Laie

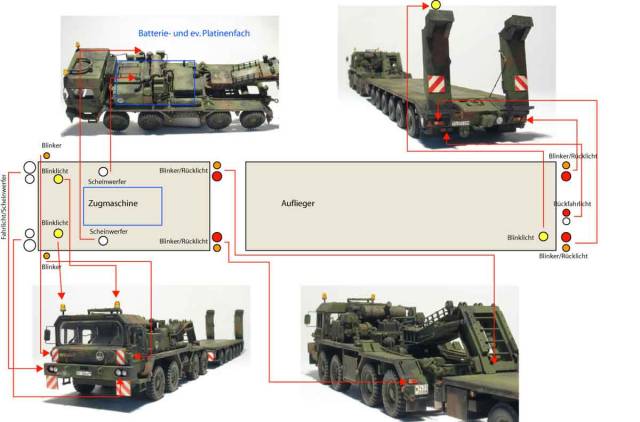

kann da leider nicht mithalten. Ich habe zur besseren Erklärung noch ein Bild dazu.
Danke
Gruss Jan
|
|
|
|
|
20.04.2006, 15:58 Uhr
kampfgnom
|
HI Jan,
ich habe das Modell auch und baue es in 1:16 nach. Aber zuerst einmal, das ist ein SLT-56 Franziska.
Wenn du mal bei Conrad in Katalog schaust, da gibt es solche Platienen, allerdings brauchst du da für fast jede funktion eine eigene Platiene und dabezweifel ich, dass das in das Modell reinpasst. Ausserdem würde ich keien LED, sondern Miniglühlampen verwenden, die sind um einiges kleiner und können ohne Widerstand auf 9V betrieben werden...
Wenn du aber das Modell auf eine kleine Platte stellst und die Kabel insichtbar dareinführst, dann könnte man das ohne Pobleme realisieren.
MFG kevin
|
|
|
|
|
|
20.04.2006, 16:25 Uhr
Schoppy
|
Also die Idee von Kevin finde ich nicht einmal schlecht...baue dir ein kleines Diorama mit entsprechender Grundplatte und führe lackierte Kupferdrähte unter die Platte. Als Leuchkörper kannst du SMD Dioden oder Glühlämpchen nehmen.
--
Gruß Sascha
|
|
|
|
|
|
20.04.2006, 16:29 Uhr
 Robert
BW-Meister
[Administrator]
|
Hallo Jan,
nur mal so zum Verständniss ....
Der SLT in 1/35 soll weiterhin ein Standmodell bleiben, nur mit zusätzlicher Lichtfunktion !?
Gruß Robert
|
|
|
|
|
|
20.04.2006, 16:35 Uhr
strassenwischer
|
Danke Kevin
habs eben grad gelesen, das es sich um die Franzi handelt. Nun eigentlich sollte das schon alles möglichst auf einer kleinen Platine platz finden. Die Idee von dir und Sascha , die Kabel unter das Diorame zu legen wäre schon ok, aber da ich vorhabe die Franzi in einer Glasvitrine ohne Dioramaunterbau zu präsentieren geht das nicht. Das heisst ich möchte (muss) alles wie nur möglich in der Franzi direkt unterbringen.
Dazu kommt das dabei auch noch ein kleiner Modellbauerischer reiz dazu kommt das alles so zu lösen
Und das ich die Möglichkeit habe, das ganze immer mal wieder in einer anderen Positionierung zu präsentieren, mit Hänger, ohne Hänger etc. einfach flexibler zu sein.
Aber danke schonmal für euren Input.
Gruss Jan
|
|
|
|
|
|
20.04.2006, 16:37 Uhr
strassenwischer
|
quote:
Original von Robert:
Hallo Jan,
nur mal so zum Verständniss ....
Der SLT in 1/35 soll weiterhin ein Standmodell bleiben, nur mit zusätzlicher Lichtfunktion !?
Gruß Robert
Jep, genau Robert. Einfach als "gimick" in der Vitrine.
Gruss und danke jan
|
|
|
|
|
|
20.04.2006, 17:27 Uhr
kampfgnom
|
HI,
also ich hab grade nochmal geguckt, das mit dem Platz wird echt eng... da würden wenn nur sehr kleine SMS Platienen in Frage kommen... Hier sind jetzt die Elektriker gefragt....
Wenn es dich nicht stören wüde, könnte man die Platienen auch unter dem Rahmen unterbringen dann könnten alle deine Wünsche in Erfüllung gehen
MFG kevin
|
|
|
|
|
|
20.04.2006, 19:27 Uhr
Norbert
Puppenspieler
[Administrator]
|
Hallo Jan,
dann solltest Du lieber mal im 1/87 Segment schauen. Da ist ja eigentlich nichts unmöglich.
Hier mal ein Link . Einfach mal umschauen  .
Gruß Norbert
--
http://www.panzerfan.de
|
|
|
|
|
|
20.04.2006, 21:34 Uhr
panzerjogi
|
wie wärs wenn du einen möglichst großen panzer auf den auflieger packst ... also m113 oder panzerhaubitze 2000 oder so ... und dann die elektrik da rein tust ?
|
|
|
|
|
|
21.04.2006, 07:39 Uhr
strassenwischer
|
Hallo zusammen
Wow, danke erst mal für die vielen Tipps, und vorallem so schnell
Ich bin doch schon ein Stück weiter gekommen und möchte hier auch gerade mitteilen
was ich noch rausgefunden habe. Es gibt sicher der eine oder andere den das auch Interessieren könnte.
Auf http://www.mikroantriebe.de/ gibt es viele (kleine) Sachen für Modelle in 1:87, dort hab ich den "Licht Blink Tiny"
gefunden, braucht ev. eine Fernsteuerung, aber die ist vorhanden. Und wenn diese Elektroniksachen in 1:87 Modelle reinpassen dürfte es ja kein "grosses" Problem werden diese in eine Franzi zu bekommen.
Und unter der ISBN 3881807381 Nummer mit dem Titel Mikromodelle hab ich ein interressantes Buch gefunden, das zimlich viele Themen
behandelt.
An Robert: Danke für den Linktipp, den habe ich kurz vor deinem Posting gefunden inkl. Buch.
An Panzerjogi: Der Gedanke hatte ich auch schon, aber da ich doch sehr flexibel sein will, zBsp. mit und ohne Panzerladung, anderer Panzer etc. fällt diese Option weg.
So nun hoffe ich bald das Buch studieren zu können.
Gruss und Danke Jan
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von strassenwischer am 21.04.2006 07:42.
|
|
|
21.04.2006, 09:04 Uhr
ekonkts
|
Hallo Jan,
mmh, da bin ich wohl ein bißchen spät...
Ich denke, ich kann mich wohl als Mikromodellbauer bezeichnen . Also der Licht-Blink-Tiny, den ich dir auch empfohlen hätte, hat eine Standmodellfunktion. Das bedeutet, wenn er keine Signale vom Empfänger bekommt, schaltet er alles ein, was er hat.
Deine Aufgabe besteht nun darin:
1. Das Modell komplett mit LEDs auszustattet (SMD!)
2. Jede LED mit einem passenden Vorwiderstand zu bestücken
3. Einen Akku einzubauen (am besten 3,7V Lipo) Ist klein und enorm leistungsstark
4. Alles an den Tiny anzuschließen.
Da dann aber alles immer blinkt und leuchtet, kannst du dann die Plusleitungen der LEDs statt direkt an Plus erst zu den entsprechenden Schaltern führen und so eine ganz normale Schaltung per Hand realisieren.
War das verständlich?
Gruß
Stephan
--
http://www.stephanknoke.de
kaum macht man´s richtig, funktioniert´s ...
|
|
|
|
|
|
21.04.2006, 09:34 Uhr
Christof
1:16er Dioramenbauer
|
Hallo Jan,
schönes Vorhaben, das Du da machst.
Noch etwas zur Elektronik: Wenn Du Platzprobleme hast, musst Du nicht jede LED mit einem separaten Vorwiderstand versehen.
Zumindest LEDs derselben Farbe können mit einem gemeinsamen Vorwiderstand betrieben werden. Bei LEDs unterschiedlicher Farbe solltest Du einen gemeinsamen Vorwiderstand erst ausprobieren, sonst kann es passieren, dass einige LEDs nur schwach leuchten.
Ich betreibe die LEDs in meinen Dioramen immer mit einem zentralen Vorwiderstand.
--
Schöne Grüße aus Franken,
Christof.
|
|
|
|
|
|
21.04.2006, 11:46 Uhr
kampfgnom
|
Ja dann kannst du ja jetzt loslegen mit dem Zusammenbau.
Wäre schon wenn du ein paar Bilder von dem Einbau der Elektronik und vielleicht auch was zum preislichen sagen würdest, denn das wäre ne Überlegung wert das in meine kleine Franz auch einzubauen... dann hab ich bald die ganze Family (1:16-1:35-1:72) zusammen
MFG kevin
|
|
|
|
|
|
24.04.2006, 13:39 Uhr
strassenwischer
|
quote:
Original von ekonkts:
Hallo Jan,
mmh, da bin ich wohl ein bißchen spät...
Ich denke, ich kann mich wohl als Mikromodellbauer bezeichnen . Also der Licht-Blink-Tiny, den ich dir auch empfohlen hätte, hat eine Standmodellfunktion. Das bedeutet, wenn er keine Signale vom Empfänger bekommt, schaltet er alles ein, was er hat.
Deine Aufgabe besteht nun darin:
1. Das Modell komplett mit LEDs auszustattet (SMD!)
2. Jede LED mit einem passenden Vorwiderstand zu bestücken
3. Einen Akku einzubauen (am besten 3,7V Lipo) Ist klein und enorm leistungsstark
4. Alles an den Tiny anzuschließen.
Da dann aber alles immer blinkt und leuchtet, kannst du dann die Plusleitungen der LEDs statt direkt an Plus erst zu den entsprechenden Schaltern führen und so eine ganz normale Schaltung per Hand realisieren.
War das verständlich?
Gruß
Stephan
--
http://www.stephanknoke.de
kaum macht man´s richtig, funktioniert´s ...
Hi Stephan
Danke für deinen Input. Nicht schlecht was du da auf deiner Webseite präsentierst und was du "Bastel'st".
Ja es ist soweit verständlich, und ich Zeichne mir jetzt mal auf wie ich mir das "Schaltplantechnisch" vorstelle.
Ich würde dir das dann gerne zur Überpfrüfung senden, wenn es dir keine Umstände macht....
Gruss Jan
Ach ja, danke dir Christof, und klar Kevin, sobald ich was "zum anschauen" habe, werde ich es hier zeigen.
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von strassenwischer am 24.04.2006 13:42.
|
|
|
