Thema:  Kettenerstellung für Projekt 1500 |
[ - Antworten - ] |
14.03.2006, 21:33 Uhr
  menzel
|
Hallo,
ich wende mich mal an Euch, da meine Fantasie langsam zu Ende geht. Ich habe folgendes Problem:
Vor zwei Jahren habe ich die Pläne für das Projekt 1500 in die Hände bekommen. Zur Info: 1942 wurde vom GröFaZ ein gigantischer Panzer mit dem lächerlichen Gewicht von 1500 Tonnen geplant. Das Fahrzeug sollte eine Länge von 39 Metern, eine Breite von 11 Metern haben und als Bewaffnung einen Schiffsgeschützturm der Graf Spee-Klasse, sowie einen Panzerturm der Maus und 8 Flaktürme. Auf jeder Seite hatte das Fahrzeug drei Ketten mit je 1,20 m Breite.
Und nun kommt mein Problem. Das Fahrzeug wird von mir aus Polystyrolplatten (0,5 mm) im Maßstab 1:35 als Standmodell gebaut. Die Panzerwanne und die Bewaffnung (Schiffsgeschützturm, Panzerturm, Flaktürme) sind fertig und nun sollen die Räder und die Ketten erstellt werden. Mein Problem ist nun, wie werden die Ketten "konstruiert" und wie finde ich die richtigen Antriebsräder?
So jetzt kommen ein paar Maße:
Die Kette sollte eine Breite von max. 3,4 cm haben. Beim Antriebsrad habe ich einen Durchmesser von ca. 5,1 cm ohne Zähne errechnet. Da es keine genauen Pläne gibt, kann ich mit den Maßen etwas spielen. Gemäß Zeichnung sollte das Antriebsrad ca. 27 bis 30 haben. Dies kann leider nur geschätzt werden, da das Antriebsrad nur zu einem Viertel zu sehen ist.
Habt Ihr eine Idee, wie ich diese Herausforderung meistern kann?
Aus welchen Material würde man eine solche Kette erstellen? Denkt bitte daran, das es sich hierbei um ein Standmodell handelt, welches im Maßstab 1:35 eine Länge von ca. 1 m hat. (Gewicht)
Bei mir scheitert eine metallische Idee leider auch an den nötigen Werkzeugen, da ich nur in der Plastikwelt zu Hause bin. Ich besitze daher keine Drehbänke oder Fräsen.
Wer mir mit einer Idee helfen möchte, kann von mir auch mal eine Zeichnung per E-Mail erhalten.
Ich danke Euch schon mal im voraus.
Gruß
Kai
|
|
 |
|
|
14.03.2006, 21:44 Uhr
mission-eristoff
|
Hallo!
Vielleicht könnte eine 1:16 Ersatzteil-kette z.B. von nem Tiger oder Panther passen. Selberbauen stelle ich mir schwierig vor!?
Wäre interessant ein Bild oder eine Skizze zu sehen! Vielleicht kannst du ja eines Posten!
grüße christoph
|
|
| |
|
|
17.03.2006, 19:24 Uhr
Radfahrer
|
Hallo Kai!
Dolles Ding was Du Dir da vorgenommen hast!
Soweit ich darüber gelesen habe wollte man sich der Laufwerke von Tagebaubaggern bedienen. Leider ist mir nicht bekannt, ob es damals schon so große Schaufelradbagger gab, aber muß wohl. Es wäre also keine schlechte Idee sich diese Dinger mal auf Internetseiten anzuschaun.
Alle mir bekannten Einzelgliederketten von Tamiya etc scheinen mir wegen der oben genannten Tatsache zu filigran. Eventuell hilft Dir die Spielzeugfirma Bruder weiter. Die haben auf ihren neueren Baggern der "Profi" Serie nämlich auch Einzelglieder-Plattenketten (3 Greifstege wie bei modernen Baggern üblich). Ich habe mir son Ding mal besorgt und bin davon ganz angetan. Für ein Standmodell der von Dir angepeilten Größe sollten sie langen, sie sind geklipst und haben folgende Maße: Breite 32mm, Teilung 11mm, Kettengliedhöhe 9mm. Treib und Spannrad sind ca 40 mm im Durchmesser. Die Fa. Bruder soll wohl auch Einzelteile vertreiben. Ansonsten gibt es Modellbaufirmen die sich auf den Vertrieb von Einzelbauteilen spezialisiert haben.
Recht schöne, aber auch schön teure, Plattenketten hat auch die Firma Stahl aus Heide. Wie der Name vermuten läßt sind sie auch aus Stahl und Alu.
--
cu
Olaf (der Radfahrer)
|
|
| |
|
|
17.03.2006, 20:33 Uhr
kampfgnom
|
Hast du Bilder oder die genaue Bezeichnung von dem Fahrzeug? Konnte im Internet nichts darüber finden...
MFG kevin
|
|
| |
|
|
17.03.2006, 22:34 Uhr
Radfahrer
|
Hallo Kevin!
Auf der Bruder-HP kann man nicht sonderlich gut verlinken.
http://www.bruder.de
Aber man kann nach der Artikelnummer suchen:
02443 für den Kettendozer
02438 für den Schaufelbagger
Beispiel für Bruder-Teile-Handel:
http://www.boehm-modellbau.de/
Viel Erfolg!
--
cu
Olaf (der Radfahrer)
|
|
| |
|
|
18.03.2006, 16:38 Uhr
menzel
|
Hallo Olaf,
ich danke Dir für den guten Tip. Ich habe mich mal mit der Fa. Bruder in Verbindung gesetzt. Mal sehen was dabei raus kommt.
Gruß
Kai
|
|
| |
|
|
18.03.2006, 20:15 Uhr
tiani
|
da mein Post vor 2 Tagen verschluckt wurde.

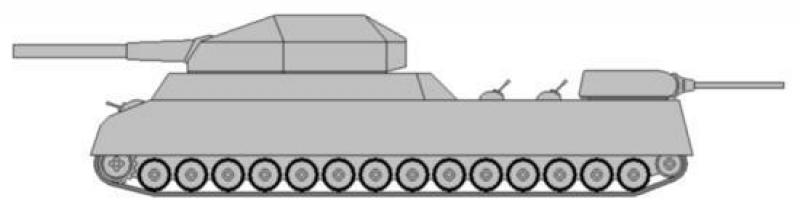

Dieses Bild bzw. Skizze is das einzigste was ich vom P1500 kenne.
47,3 KBs
Count: 1197
|
|
| |
|
|
19.03.2006, 19:48 Uhr
menzel
|
Hallo Leute,
irgendwie ist mein Bild verschwunden.
hier kommt es noch mal.
Gruß
Kai
|
|
| |
|
|
19.03.2006, 21:08 Uhr
tiani
|
der sieht aber eher wie der P1000 aus.
|
|
| |
|
|
21.03.2006, 18:22 Uhr
menzel
|
Hallo Tiani,
vielleicht sollte ich mal den Unterschied zwischen dem Projet 1000 und dem Projekt 1500 erklären.
Beim P 1000 sollte nur der Panzerturm der Graf Spee (Zwillingsturm statt Drillingsturm) verwendet werden. Erst später wurde der Panzerturm der Maus als Nahverteidigung im hinteren Bereich aufgesetzt. Da das Projekt 1000 aus der Luft doch etwas größer war, wurden nun noch 8 Flaktürme aufgesetzt.
Wenn man alle Daten zusammen rechnet, kommt man mit den zusätzlichen Aufbauten auf ca. 1500 Tonnen. Irgendwann habe ich mir mal die Daten aufgeschrieben und das Gewicht in etwa errechnet.
Auch für den Namen Ratte gibt es nirgends einen verbürgten Nachweis.
Ich habe gestern im Netz sogar noch eine Information erhalten, dass es noch so einen Modellbauer wie mich gibt, der das Projekt 1000 im Maßstab 1:35 baut.
Gruß
Kai
|
|
| |
|
|
21.03.2006, 20:39 Uhr
kampfgnom
|
das dürfte dann wohl eher auch Projekt 1000 sein oder?
MFG kevin
|
|
| |
|
|
21.03.2006, 23:16 Uhr
tiani
|
@menzel
verstehe nicht wieso du mir jetzt den Unterschied erklaeren willst. Du hast in deinem Startpost was von P1500 geschrieben, die von dir gezeigten Bilder sind aber alle P1000.
Auf dem P1500 Sollte das "Dora" geschuetz verbaut werden. Deshalb hatte ich zu deiner letzten Skizze gesagt das es das P1000 ist und nicht das P1500
|
|
| |
|
|
25.03.2006, 12:23 Uhr
menzel
|
Hallo Leute,

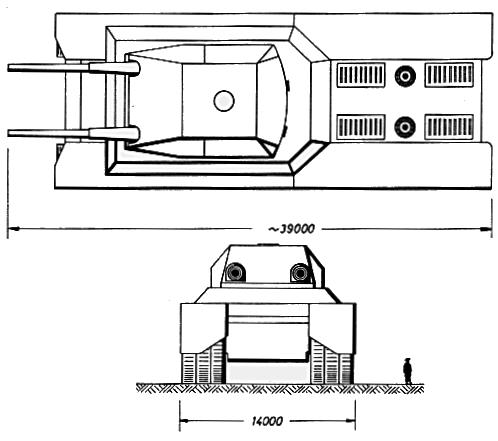

ich wollte mit meiner Erklärung natürlich niemandem zu nahe treten. Daher lege ich die beiden Bilder des Projektes 1000 und des Projektes 1500 noch mal bei.
Das Bild des P 1000 habe ich von der Seite Panzerarchiv und habe gleichzeitig angefragt woher er sein Wissen über das "Gerücht" mit der Dora bezieht. Bin gespannt ob er mir antwortet. Es wäre aber schön, wenn Ihr mir vielleicht auch einmal erzählt woher Ihr Eure informationen bezüglich des P 1000/1500 habt. Ich war in den letzten Tagen in 12 verschiedenen Foren und mußte feststellen, das über diese beiden Fantasiepanzer unterschiedliche "Gerüchte" existieren.
Vielleicht gelingt es uns zusammen, dem Rätsel auf die Spur zu kommen. Wenn Ihr vielleicht eine zeichn ung findet über die P 1500 mit Dorageschütz wäre ich auch schon dankbar. (Wäre bestimmt eine schöne Herausforderung das "Ding" zu bauen)
Also, nichts für ungut. In die Hände gespuckt und infos gesammelt.
Gruß
Kai
|
|
| |
|
|
25.03.2006, 12:23 Uhr
menzel
|
Hallo,
ich bin zu doof um zwei Bilder im Betrag zu speichern.
Also hier das Bild des P1500.
Gruß
Kai
|
|
| |
|
|
