22.02.2006, 00:00 Uhr
  GG
|
Baubericht MAN HX 16.330 4x4
Da ich mein Winterprojekt weitestgehend abgeschlossen habe hier nun ein erster Baubericht:
Inspiriert von Franks MAN SX Multi (Messe Berlin) reifte im Herbst der Wunsch, selbst einen MAN zu bauen. Nicht vergessen sollte ich dabei das ständige Nörgeln meines Sohnes Felix  . Da bei sollte es aber unbedingt ein 5t sein. Den Anfang machte ich mit einem Rahmen aus einem ALU-U-Profil aus dem Baumarkt.
Als Achsen wählte ich die Cargo-Achsen von Robbe und baute das Fahrgestell Schritt für Schritt auf. Bei der Kabine kamen mir „Testläufe“ mit der Portalfräse von Axel zu Gute. Nach einer Neuinstallation der Steuer-Software wählte ich völlig uneigennützig  die MAN SX-Kabine als Testdatei aus.
Da es meines Wissens den 5t nicht mit der SX-Kabine gibt, fiel mir ein, dass MAN einen Großauftrag aus UK erhalten hatte und fand auch schnell entsprechende Fotos vom MAN HX. Erfreulicherweise hatte die Kabine viel mehr Gemeinsamkeiten mit der SX-Kabine (im Gegensatz zum KAT 1). Damit war klar, dass ich einen MAN HX bauen würde. Nachdem ein Kleinserien-Hersteller für 1:87er Modelle den HX bereits in einer Bw-Version vertreibt beschloss ich auch einen Bw-Lkw zu bauen.
Schritt für Schritt baute ich die Kabine von SX auf HX um und die Pritsche auf. Die Pritsche hat einen Holzboden, der mit Messingprofilen eingefasst ist, und an den Seiten bewegliche Klappen. Beim Umbau der Kabine konnte ich mich zum teil auf ein Modell im Maßstab 1:87 stützen.
Der Antrieb besteht aus einem Truck-Puller Motor mit einem Truck-Regler, einem 2-Gang-Schaltgetriebe. Die Hinterachse wird automatisch mit dem ersten Gang gesperrt (dies sparte mir ein Servo ein). Der Fahrakku liegt im hinteren Bereich der Kabine, der Empfänger und das Bremslichtmodul sind im linken Seitenkasten, das Lichtmodul im rechten Seitenkasten untergebracht. Das Soundmodul und der Lautsprecher befinden sich hinter dem Kühler. Theoretisch habe ich noch ausreichend Platz in dem Kasten vor dem Reserverad um einen Verstärker unterzubringen.
Parallel zum Aufbau des Modells habe ich mir Gedanken zu sinnvollen Fotoätzteilen gemacht. Dabei ist eine komplette Platine mit Fotoätzteilen für den MAN SX/HX entstanden. Die Platine ist demnächst in meinem Shop erhältlich.
Nicht vergessen sollte ich den 1,5t Anhänger, den ich bereits vor einem Jahr mit meinem Sohn begonnen hatte und jetzt parallel zum MAN fertig gestellt habe. Das Stützrad ist funktionsfähig.
Für die Beleuchtung habe ich einen Akkupack und ein weiteres Lichtmodul unten am Rahmen befestigt. Als Rücklichter habe ich die Gepard-Rücklichter von AFV-Model verwendet. Die Signale vom Empfänger werden durch die Luftleitungen und über die Anhängerkupplung übertragen.
Die fehlenden Scheiben (nein die waren nicht so gut geputzt) werde ich in den nächsten Tagen mit den fehlenden Fotoätzteilen (Scheibenwischer, Scheinwerferschutzgitter) ergänzen.
|
|
 Beitrag 1 mal editiert. Zuletzt editiert von GG am 22.02.2006 08:16.
|
|
|
22.02.2006, 00:44 Uhr
Fixa
Exilberliner
|
Wirklich wunderschön geworden dein MAN.
Da du Cargo Achsen verwendet hast, tippe ich mal das es der erste in 1:16 ist.
Auf jeden Fall eine tolle Ergänzung für das RK Gelände.
Gruss Felix
--
http://www.plastikkram.de
|
|
|
|
|
|
22.02.2006, 00:53 Uhr
GG
|
Hallo Felix,
ja der MAN ist in 1:16 und wird sich bei den RK-Veranstaltungen sicher gut machen. Der Antrieb ist mit dem Schaltgetriebe und dem Truckpuller so stark, dass den MAN nur noch mangelnder Grip der Reifen aufhalten kann.
--
Gruß
Günter
|
|
|
|
|
|
22.02.2006, 07:23 Uhr
TOM
MAN Kippa Määähn
|
Hi Günter
 8o8o8o8o8o unlackiert schon eine Augenweide und jetzt mit lack:  Affengeil!!!!!!!!!!! Fein das das mit der Hängerzuleitung so perfekt geworden ist!!!!
TOM
--
AFV-MODEL
Scalemodels & Spareparts
http://www.afv-model.com
|
|
|
|
|
|
22.02.2006, 07:53 Uhr
tiani
|
sieht echt Super aus ...
... aber diese blauen Dioden~
|
|
|
|
|
|
22.02.2006, 07:59 Uhr
TOM
MAN Kippa Määähn
|
@ tiani - ich denke mal Du meinst das licht vorne, das kommt schon hin!  Der HX hat sowieso DE-Leuchten verbaut und keine der üblichen Scheinwerfergehäuse, das mit Xenonlicht kommt auch hin!
TOM
--
AFV-MODEL
Scalemodels & Spareparts
http://www.afv-model.com
|
|
|
|
|
|
22.02.2006, 08:11 Uhr
Schoppy
|
Hammer...was du da gezaubert hast, verschlägt mir echt die Sprache...
--
Gruß Sascha
|
|
|
|
|
|
22.02.2006, 13:36 Uhr
Christof
1:16er Dioramenbauer
|
Hallo Günter,
der MAN ist absolut super geworden, auch der Anhänger.
Hast Du von dem Anhänger noch Bilder aus der Bauphase? Der Anhänger interessiert mich, weil ich schon länger mal ein SEA (Stromaggregat) für meine OPZ's bauen wollte. Vielleicht kannst Du mir ja noch ein paar Infos zukommen lassen.
Danke.
--
Schöne Grüße aus Franken,
Christof.
|
|
|
|
|
|
22.02.2006, 13:43 Uhr
Robert
BW-Meister
[Administrator]
|
Sehr schön !!!
... als altem MAN-Kat-Fahrer hüpft mein Herz vor Begeisterung !
So was muß ich mir auch unbedingt nochmal zulegen.
Gruß Robert
|
|
|
|
|
|
22.02.2006, 15:07 Uhr
Tacki
Der Poly-Schnitzer-Kalif von Berlin
|
!!! Respekt !!!
--
Sekundenkleber ist Teufels Werkzeug !
Mfg. Tarkan
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Tacki am 22.02.2006 15:08.
|
|
|
22.02.2006, 15:25 Uhr
SLT50-2
Der Dachsmaster
|
Halo Günther,
Was Du da gebaut hast verschlägt mir die Sprache
Das ist absoluter Spitzenmodellbau , der nur schwer zu toppen ist.
Mit diesem Modell hast Du die Messlatte für Radfahrzeuge der Bundeswehr in eine Etage gelegt ,die nur mit aller höchsten Anstrengungen zu erreichen ist.(leider gilt das auch für SLT´s)
Der MAN ist ein absolutes Spitzenmodell geworden
Ach übrigens,Deine Ätzteile gefallen mir sehr gut und Du wirst sicher noch sehr viel Erfolg damit haben.
Ich wünsche Dir weiterhin viel Spass und Erfolg bei Deinen Projekten und bei Deinen Ätzteilen
Gruss
Michael
P.S Gibt es die schönen Reservekanister irgendwo zu kaufen oder ist der Kanister auf Deinem Bild
aus eigener Produktion?
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von SLT50-2 am 22.02.2006 15:30.
|
|
|
22.02.2006, 17:17 Uhr
GG
|
Danke allerseits für die Blumen
@Christian
Verrate mir bitte aus was für Material Du die Planen schneiderst. Danke!
Die Planen sind aus dem gleichen Material wie die Uniform meiner 1:8er Figur, entstanden aus einem ausgedienten Hemd
@Christof

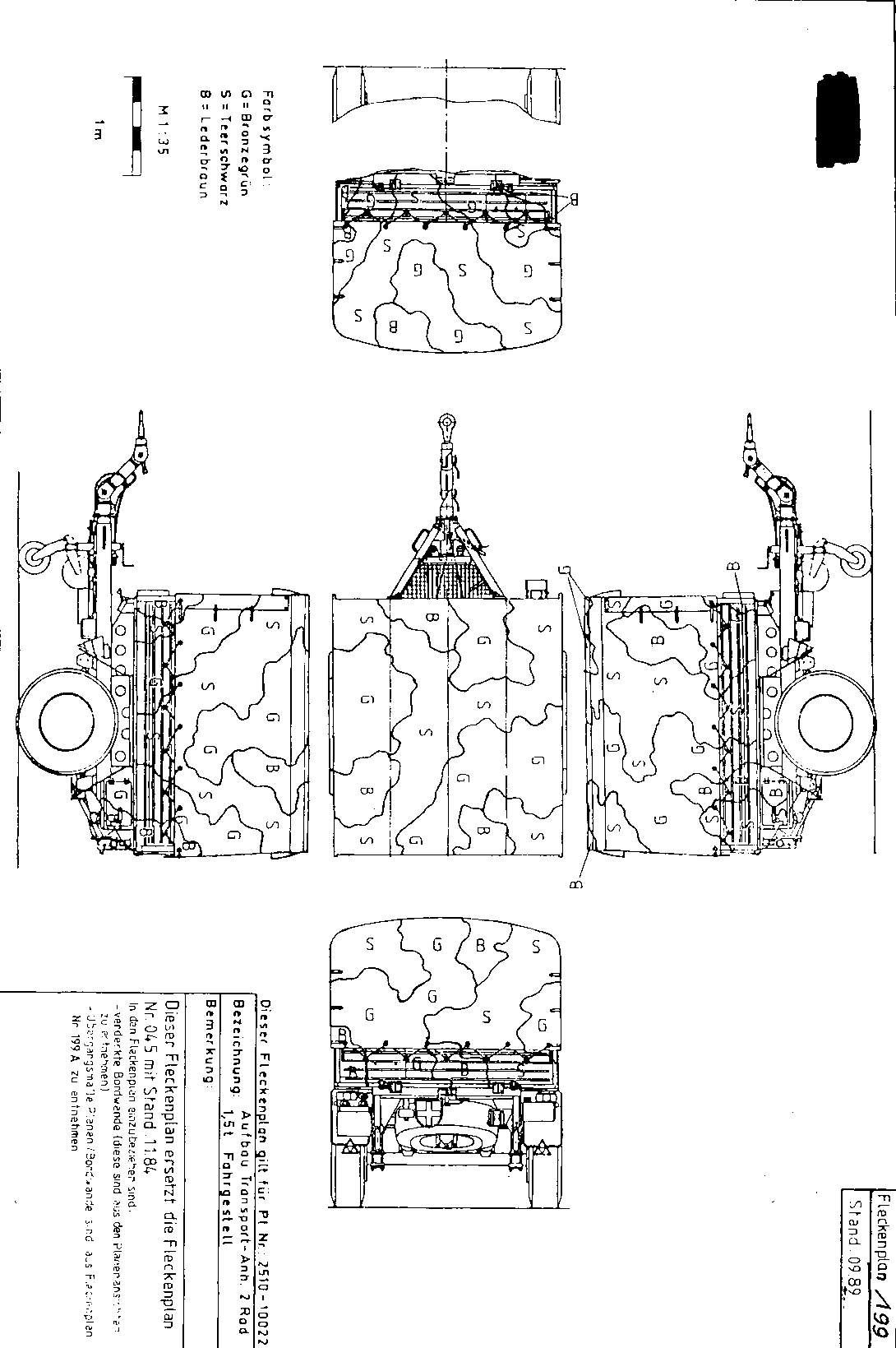

Ich hoffe das Bild hilft Dir weiter, ansonsten kann ich Dir noch ein Paar Fotos posten.
--
Gruß
Günter
|
|
|
|
|
|
22.02.2006, 18:00 Uhr
Volki
Smilekönig
|
sieht wirklich heftig gut aus, mein Neid ist dir sicher....
Volki
--
MTC Bad Oeynhausen
|
|
|
|
|
|
22.02.2006, 18:55 Uhr
GG
|
quote:
Original von SLT50-2:
Halo Günther,
Was Du da gebaut hast verschlägt mir die Sprache
Das ist absoluter Spitzenmodellbau , der nur schwer zu toppen ist.
Mit diesem Modell hast Du die Messlatte für Radfahrzeuge der Bundeswehr in eine Etage gelegt ,die nur mit aller höchsten Anstrengungen zu erreichen ist.(leider gilt das auch für SLT´s)
Der MAN ist ein absolutes Spitzenmodell geworden
Ach übrigens,Deine Ätzteile gefallen mir sehr gut und Du wirst sicher noch sehr viel Erfolg damit haben.
Ich wünsche Dir weiterhin viel Spass und Erfolg bei Deinen Projekten und bei Deinen Ätzteilen
Gruss
Michael
P.S Gibt es die schönen Reservekanister irgendwo zu kaufen oder ist der Kanister auf Deinem Bild
aus eigener Produktion?
Hallo Michael, danke für das Lob vom Dachsmaster! Deine Ätzteile sind aber auch nicht von schlechten Eltern!
Der Kanister ist von WECOHE und über deren Shop erhältlich.
--
Gruß
Günter
|
|
|
|
|
|
