Thema:  Hilfe gesucht für 4 Löcher und 4 Gewinde |
[ - Antworten - ] |
09.12.2005, 14:08 Uhr
  MB-Trac-Fan
|
Hallo liebe Gemeinde,

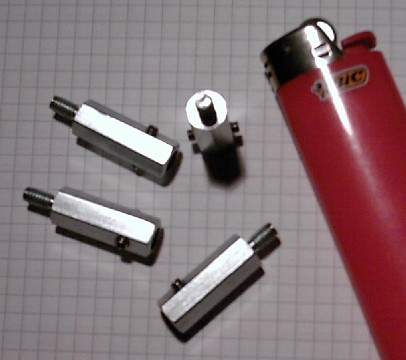

ich suche jemanden, der mir unten ersichtliche Felgenadapter für ne Tamiya-LKW-Achse bearbeitet.
Hier die Daten:
Lände mit Gewinde: 30mm
Gewinde: 4mm
Sechskantprofillänge(ohne Gewinde) :23mm
Nun mein Problem:
Der Adapter wird auf die Achse geschraubt, daher ist im Sechskantprofil ein Gewinde um auf die Tamiya-Achse aufzuschrauben.
Das Loch/Gewinde misst innen ca 13mm und ist von einem Hersteller leider zuwenigtief angefertigt worden.
Das Loch muss auf 20mm erweitert werden, ebenso das Gewinde. Somit muss in bestehendes Gewinde nachgebohrt und nachgewindet werden.
Selbstverständlich komme ich für Kosten auf
Würde sich jemand zu verfügung stellen, mir die 4 Adapter anzupassen? wär fantastisch..
Danke und Gruss
André
|
|
|
|
|
09.12.2005, 14:29 Uhr
SirHenry
|
Hi,
denke mal Du sprichst von 13 mm Bohrungstiefe und nicht dem Durchmesser ?
Dann wird das nix werden.
Das Teil wird sowas von instabiel, das Du es dann sicherlich nicht mehr weiter verwenden kannst.Falls es die Bearbeitung überhaupt übersteht.
Du hast nen Körper mit 23mm Länge und möchtest da ein 20 mm langes Gewinde reinsetzen. Mal angenommen das Gewinde geht dann bis zum Ende der Bohrung,dann hättest du nur 3mm Material übrig. Hat schon seinen Grund das da nur 13 tief gebohrt wurde, denn die Bohrung für ein Gewinde ist immer noch etwas tiefer als das Gewinde selbst. Bei einem M4 Gewinde sind es nach DIN sogar 3.8 mm.
Somit brauchst Du für ein 20mm tiefes Gewinde schon eine Grundbohrung von 23.8 mm tiefe.
Wieso kürzt Du nicht einfach die Achsen auf die die Adapter aufgeschraubt werden sollen?
Gruß
Henry
|
|
|
|
|
|
09.12.2005, 14:58 Uhr
MB-Trac-Fan
|
Hi Henry,
Ja, das Gewindeloch ist 13mm tief..
danke für deine Antwort.. ja, dass wurde vom Hersteller leider so gemacht.. und nun ruht das ganze Gewicht, die ganzen Kräfte auf nem 5mm langen Gewinde.
Hm.. und das passt mit sonder Stummelachse? schert die nicht aus/weg?
Danke und gruss
André
|
|
|
|
|
|
09.12.2005, 19:53 Uhr
SirHenry
|
Hi,
wie lang ist denn das Stück der Achse und wie dick ist sie?
Die Gewindelänge bei Alu ist normalerweise "Durchmesser x1.5" .
Wenn die Bohrung in Deinem Adapter nun schon 13mm tief ist, dann bist Du bei M4 ja schon bei "Durchmesser x3".
Das sollte reichen.
Und die Felge sitzt dochnicht auf dem 5mm Gewindestück,sondern auf dem Sechskant, oder?
Das Stück Gewinde brauchst doch nur zum Festziehen der Felge,ob das nun 5mm oder 50mm rausguckt ist dann doch egal.
Für was sind eigentlich die kleinen Madenschrauben ?
Gruß
Henry
|
|
| Beitrag 2 mal editiert. Zuletzt editiert von SirHenry am 09.12.2005 19:58.
|
|
|
09.12.2005, 20:11 Uhr
MB-Trac-Fan
|
ups.. weiter gehts, also:

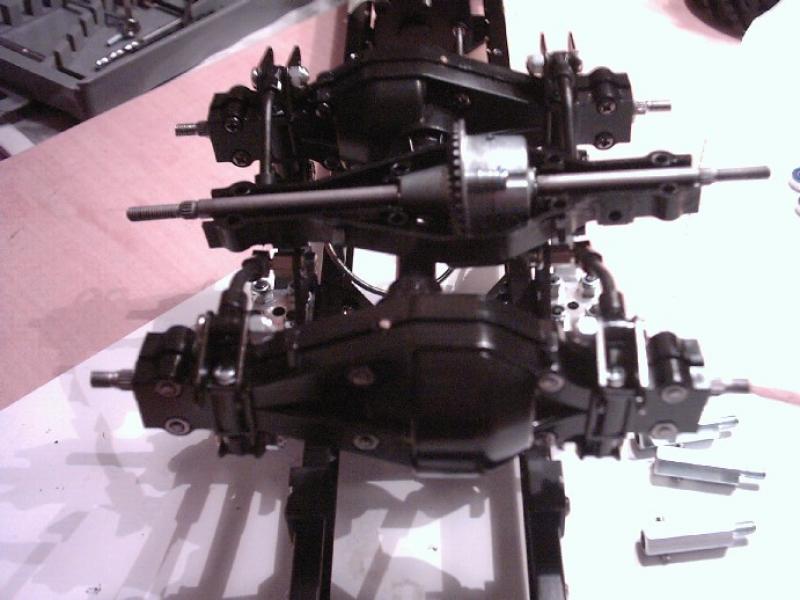

ich leg am besten mal ein Bild dazu. Gut zu sehen die Achsen die gekürzt worden sind, in der Mitte ne Orginal-Achse, so wie sie sein sollte.
Ja, der aufzubohrende Adapter wird auf das 5mm Stummelgewinde dar Achse geschraubt. Die Madenschrauben, je Adapter 2stk, krallen sich am Gewinde fest(?!) und soll die Kräfte das ausdrehens aufnehmen, soll.... Somit, logischerweise, wird auch das Vorhandene Gewinde kaputt gemacht, zerdrückt, ne etwas unglückliche Konstruktion.
Das Rad selber wird dann auf das Gewinde des Adapters geschoben und durch ne Mutter gesichert.
Nun gut, danke... ich kann die 4 Dinger in die "Reperatur" senden, hat sich schon erledigt
Danke an alle...
Und besonderen Dank an Axel, http://www.afv-model.de/
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von MB-Trac-Fan am 09.12.2005 23:00.
|
|
|
11.12.2005, 14:16 Uhr
SirHenry
|
Wieso schneidest denn das Gewinde so kurz ab ?
|
|
|
|
|
|
12.12.2005, 16:55 Uhr
MB-Trac-Fan
|
sirhenry,
nicht ich machte das, würd ich nie tun... das war ein anderer Trail-Truck-Hersteller, ging dabei alles etwas tüschtisch inne Hose;D
|
|
|
|
|
|
