Thema: Restaurierung / Umbau eines Tamiya Gepard 1:16

[ - Antworten - ]
Seiten: (1) (<<) (<) (2) (3) (4) (5) [6] (7) (8) (9) (10) (>) (>>) (11)
12.01.2006, 20:19 Uhr
TOM besucht im Moment nicht das Board.TOM eine private Nachricht schreibenTOM
MAN Kippa Määähn



Hi Sascha

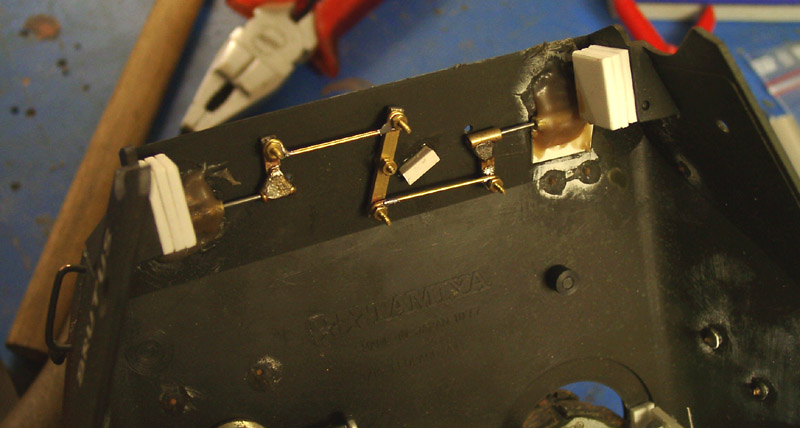

Der Trick ist recht einfach: Ich hab ein Stück Poly als Distanz und ein weiteres drauf geklebt. Das hält seit gut 3 Jahren. Den Rest übernimmt bei meinem Leo1 ein Sub-D-Stecker für das Licht (Von Wanne zur Deckplatte).

TOM

--
AFV-MODEL
Scalemodels & Spareparts
http://www.afv-model.com
Link direkt zu diesem Post in die Zwischenablage kopieren...
12.01.2006, 20:27 Uhr
Schoppy besucht im Moment nicht das Board.Schoppy eine private Nachricht schreibenSchoppy


Hi...

das mit dem Poly leuchtet ein, obwohl ich die Variante von Axel auch nicht schlecht finde...aber du verwendest einen Sub-D Stecker für die E-Verbindung? Hast du nix größeres gefunden? *grins*

Hast du da zufällig gerade ein Foto von zur Hand?
--
Gruß Sascha
Link direkt zu diesem Post in die Zwischenablage kopieren...
12.01.2006, 20:39 Uhr
TOM besucht im Moment nicht das Board.TOM eine private Nachricht schreibenTOM
MAN Kippa Määähn



Hi Sascha

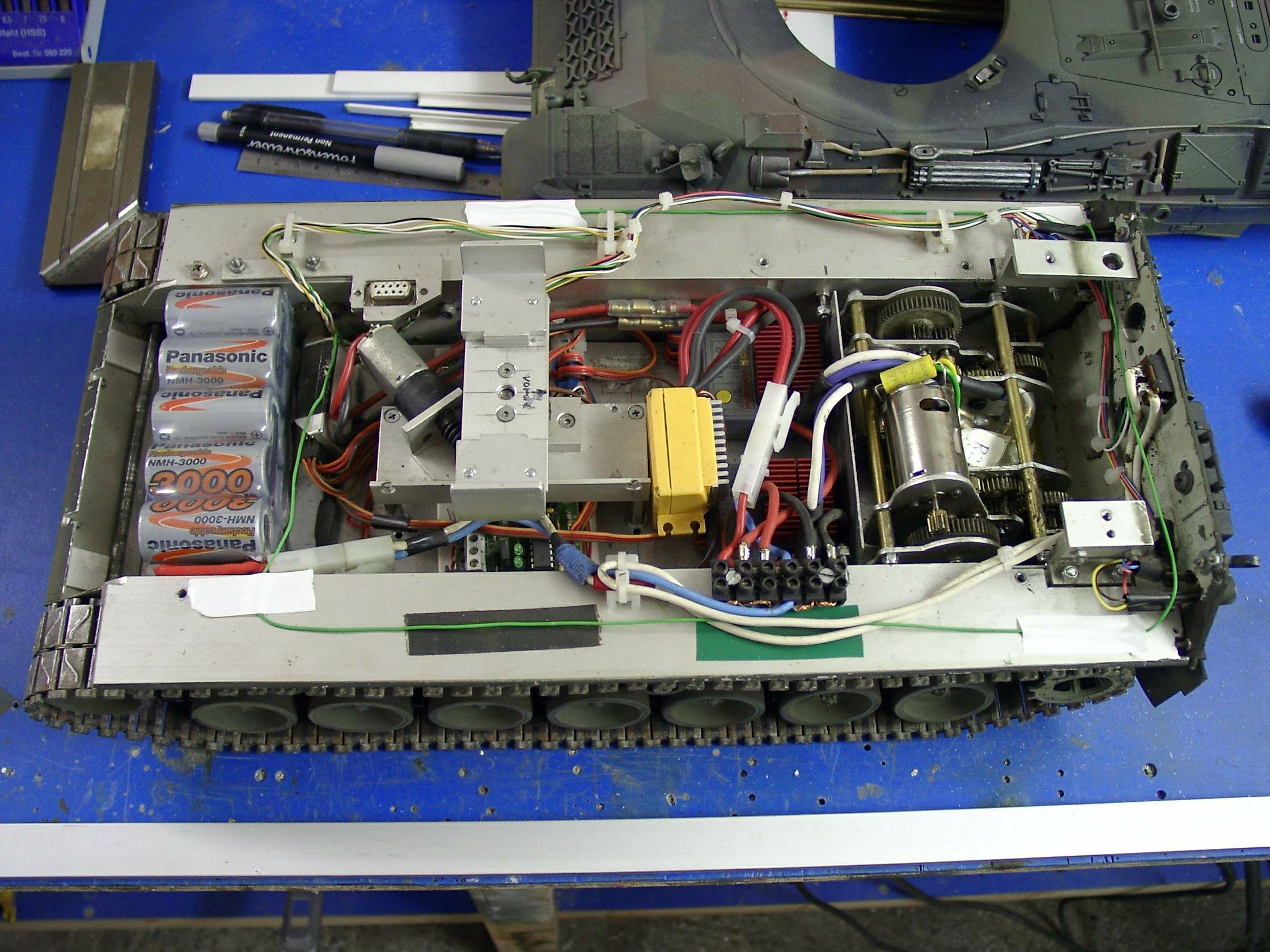

Jau, foto anbei............das ist schon was älter! I) Da hatte ich noch die alten Tigergetriebe drinne. Aber die Position des Steckers ist gut zu sehen. Das Gegenstück sitzt mit einem kleinen Abstandhalter an der Deckplatte neben dem Turmausschnitt. Über den Sub-D werden nur die Standlichter und Frontscheinwerfer mit "Saft" versorgt. Der Turm hat bei mir nen 2. Empfänger, um die ganzen Funktionen zu steuern, die da wären: BK-Scheinwerfer + Klappen auf und zu, Laser, Kommandantenkopf, Raumbildentfernungsmesserklappen <- schönes Wort! :)) , Peri drehen, Kanone-höhe.
die ersten 3 Sachen steuere ich über ein Multipropmodul.

TOM

--
AFV-MODEL
Scalemodels & Spareparts
http://www.afv-model.com


Link direkt zu diesem Post in die Zwischenablage kopieren...
12.01.2006, 20:44 Uhr
TOM besucht im Moment nicht das Board.TOM eine private Nachricht schreibenTOM
MAN Kippa Määähn



noch ein Bild vom Turm "inside" Mech-Raumbildentfernungsmesserklappen

TOM
--
AFV-MODEL
Scalemodels & Spareparts
http://www.afv-model.com


Link direkt zu diesem Post in die Zwischenablage kopieren...
13.01.2006, 21:56 Uhr
Schoppy besucht im Moment nicht das Board.Schoppy eine private Nachricht schreibenSchoppy


Hier mal wieder ein aktuelles Bild der nun fertigen Wanne:

Im wesentlichen wurden hier neben, den AFV Teilen wie Schwingarmen, Stoßdämpfer usw. auch 8 neue Stützrollen von außen angebracht.

Was die Rollen betrifft, nochmals einen großen Dank an Thomas und Michael für die super Unterstützung und die vielen Infos. Für alle, die es noch nicht gemerkt haben...selbstverständlich wurde auch der fehlende 6. Dämpfer ergänzt, der am Tamiya - Modell nicht vorgesehen ist. ;D


--
Gruß Sascha
Link direkt zu diesem Post in die Zwischenablage kopieren...    Beitrag 1 mal editiert. Zuletzt editiert von Schoppy am 13.01.2006 21:56.
13.01.2006, 22:08 Uhr
MB-Trac-Fan besucht im Moment nicht das Board.MB-Trac-Fan eine private Nachricht schreibenMB-Trac-Fan


Hallöchen,
cool.. sieht echt lecker aus.. mir fallen vorallem die Treibräder auf, sehr schön:lickout:

lese und gucke gespannt weiter..

Gruss und frohes basteln
André
:dance1:
Link direkt zu diesem Post in die Zwischenablage kopieren...
15.01.2006, 14:43 Uhr
kampfgnom besucht im Moment nicht das Board.kampfgnom eine private Nachricht schreibenkampfgnom


HI, wird ja immer besser dein Gepard, als Sicherungsketten kannst du z.B. die Miniketten von Conrad holen, die Glieder sind grade mal 0.98 mm groß. Passen auch herrvorragend an die Nebelwurfbecher.

MFG kevin
Link direkt zu diesem Post in die Zwischenablage kopieren...    Beitrag 1 mal editiert. Zuletzt editiert von kevinsiemens am 15.01.2006 15:56.
18.01.2006, 21:14 Uhr
Schoppy besucht im Moment nicht das Board.Schoppy eine private Nachricht schreibenSchoppy


Irgendwie geht es bei mir nur langsam vorwärts, denn noch immer warte ich auf div. Zurüst/Ersatzteile...darunter auch der Fahrtenregler, der dann endlich die Wanne einsatzbereit machen wird. Bis dahin arbeite ich an diversen kleinen Baustellen, die ich euch aber nicht enthalten will.

Zum einen habe ich nach den Tips von Axel die Halterungen der Schäkel versetzt, die häßlichen alten Löcher in der Front verschlossen und die neuen Spiegel an der Wanne angebracht.




Um das Heckradar funktionsfähig zu gestalten mußte zuerst die Klappfunktion her. Hier gibt es wohl viele denkbare Lösungen, doch ich habe mich schnell dazu entschloßen das ganze mittels MicroServo direkt auf der Drehachse anzusteuern. Das einzige Problem war hier einen entsprechenden Servo zu finden, doch wie so oft konnte auch hier das große blaue C aushelfen... ;D




Zum Schluß habe ich dann noch begonnen, die Elektronic im Turm unterzubringen. Da hier viele kleinere Schaltungen einen Platz finden müssen, habe ich mich für die Variante von Axel entschieden und versucht das ganze möglichst senkrecht im Turm zu platzieren.


--
Gruß Sascha
Link direkt zu diesem Post in die Zwischenablage kopieren...
20.01.2006, 19:30 Uhr
Schoppy besucht im Moment nicht das Board.Schoppy eine private Nachricht schreibenSchoppy


So...es ist Freitag und somit auch wieder Zeit für einige News an dieser Stelle... ;D

Zunächst einmal, mußte ich feststellen, das der verwendete Servo für mein Heck-Radar wohl etwas zu schwach ist, denn ein aufrichten inkl. dem Getriebemotor funktioniert nicht immer. Daher werde ich mich in den nächsten Tagen hier wohl nach einem anderem Servo umsehen...

Dank dem AFV Team konnte ich heute wieder einige Arbeiten an der Wanne vollenden. Dazu möchte ich sagen, das ich kein Freund von "fliegenden Schaltungen" bin...ich kann einfach nicht verstehen, das es Modellbauer gibt, die tausende von Euro in ein Modell stecken und dann das innere mit Lüsterklemmen etc. verdrahten...wo es doch sooo schöne günstige Steckverbinder gibt.

So nun wieder zum Thema...ich habe also wieder alles aus der Wanne raus und mir nochmals den Turmservo vorgenommen. Bisher wurde dieser ja mittels TOP40 Regler von Conrad angesteuert. Dieses funktionierte zwar prächtig, doch nimmt die Konstruktion ziemlich viel Platz in der Wanne weg. Die Lösung sollte hier der Mini-Regler von AFV bringen, denn das Teil ist so winzig, das man es sogar in dem original Gehäuse des Servos platzieren konnte.



Als nächstes wurde aus Poly eine Konsole gefertigt, die links und rechts neben dem Servo die beiden Akku's aufnehmen kann. Derzeit sitzen hier 2x handelsübliche 7,2 V RC Packs...zukünftig ist aber genug Platz für andere Varianten. Die Konsole wurde an der Front gleich um eine Aufnahme für den Empfänger erweitert, denn ich finde persönlich nichts schlimmer als E-Teile, die durch die Wanne fliegen.



Das ganze konnte also nun wieder in die Wanne montiert werden um sich dem nächsten Problem zu stellen...die Unterbringung des MT212 Reglers von Servonaut. Nach ein paar Versuchen stellte sich ziemlich schnell heraus, dass das Problem eigentlich keines ist, denn der Regler paßt optimal zwischen die beiden L - Profile, die zur Aufnahme des Turmdrehservos dienen. Glück muß man haben... ;D





Schlußendlich habe ich meinem Geppi noch einen Satz kugelgelagerte Alu - Laufrollen spendiert, die ich in den nächsten Tage noch montieren werde. Am Wochenende soll nun erstmal die Verkabelung der Wanne komplettiert werden, so das am Sonntag eventuell die erste Ausfahrt erfolgen kann. :bounce:


--
Gruß Sascha
Link direkt zu diesem Post in die Zwischenablage kopieren...
20.01.2006, 20:08 Uhr
SirHenry besucht im Moment nicht das Board.SirHenry eine private Nachricht schreibenSirHenry
Ja sieht doch schon gut aus.
Nur mit den Akkus das würd ich anders machen.So musst Du ja nun immer denServo mit rausnehmen.Oder lädst Du die Akkus im Panzer?

Gruß
Henry
Link direkt zu diesem Post in die Zwischenablage kopieren...
20.01.2006, 20:14 Uhr
SLT50-2 besucht im Moment nicht das Board.SLT50-2 eine private Nachricht schreibenSLT50-2
Der Dachsmaster




Hi Sascha,
Schön anzusehen was Du da in Deiner Wanne montierst.
Man findet glaubich nicht viele Modelle in denen die Elektrik wirklich sauber verlegt ist und alles an seinem Platz ist wo es hingehört.
Ich bin wirklich auf das Endergebnis gespannt,bis jetzt kann ich nur sagen"Top Arbeit" mit sehr viel Liebe zum Detail garniert.

Viele Grüsse aus der Pfalz

Michael
Link direkt zu diesem Post in die Zwischenablage kopieren...
20.01.2006, 21:21 Uhr
Schoppy besucht im Moment nicht das Board.Schoppy eine private Nachricht schreibenSchoppy


@SirHenry

Die Akkus werde ich wohl im Model laden. Ich glaube nicht, das es da mit der Wärme etc. ein Problem geben könnte...den Turm kann man ja leicht abnehmen und die Wärme kann noch oben entweichen.

@SLT50-2

Ja..."Fertig"...das ist ein großes Wort...Modelle werden doch eigentlich nie "Fertig", oder? :p
--
Gruß Sascha
Link direkt zu diesem Post in die Zwischenablage kopieren...
21.01.2006, 19:26 Uhr
Schoppy besucht im Moment nicht das Board.Schoppy eine private Nachricht schreibenSchoppy


Und weiter gehts...nachdem gestern einige Arbeiten an der Wanne vollzogen wurden, war heute mal wieder der Turm an der Reihe. Da einiges an Elektronik im Turm seinen Platz finden muß, ist auch hier angebracht von Anfang an überlegt und sauber zu arbeiten.

So habe ich als erstes die SMD Steuerung für die RKL und den dazugehörigen Schaltbaustein auf einer Polyplatte direkt unter das Dach geklebt. Die Platinen sind mittels TESA Powerstrips auf der Platte befestigt...das ganze hat den Vorteil, das man es später für Wartungsarbeiten auch wieder ausbauen kann und zum anderen dämpfen die Strips ein wenig die Schwingungen.

Um den Platz weiter nutzen zu können, habe ich mich für eine Art "Sandwich" - Konstruktion entschlossen und eine zusätzliche Abdeckung über den beiden Platinen angebracht. Auf dieser Grundplatte sollte nun noch genügend Platz sein um die Steuerung von LC zu befestigen.

Auf den letzten beiden Fotos seht ihr übrigens die neuen Trittbleche für die Nebelwerfer, die aus den Ätzteilen von Günter entstanden sind. Hier muß ich in den nächsten Tagen noch eine entsprechende Halterung anfertigen.






--
Gruß Sascha
Link direkt zu diesem Post in die Zwischenablage kopieren...
23.01.2006, 12:34 Uhr
ChristianB besucht im Moment nicht das Board.ChristianB eine private Nachricht schreibenChristianB


Hallo,

sehr schöne Trittbleche (kann man die auch beziehen?)

Aber die Position der Trittbleche, so glaube ich, passt nicht 100%. (siehe Bilder)






weitere Bilder gibt es hier: Bilder Gepard 1A2

Ansonsten bin ich total begeistert von Deinem Gepard!!
--
Gruss aus dem Harz
Christian

~~~~~~~~~~~~~~~~~~~~~~~~~~~~

http://www.rc-racing-hall.de


http://www.bundeswehr-modellbau.info


http://www.thomasjanck.bundeswehr-modellbau.info
Link direkt zu diesem Post in die Zwischenablage kopieren...
23.01.2006, 12:36 Uhr
Schoppy besucht im Moment nicht das Board.Schoppy eine private Nachricht schreibenSchoppy


Hallo Christian...

die Trittbleche sind aus dem Ätzteilsatz von Günter...schau mal unter "Biete" hier im Forum...dort hat er vor einigen Tagen das ganze vorgestellt. Was die Position angeht, so liegen die derzeit nur "auf dem Turm" rum...ich überlege derzeit, ob ich das ganze wie bei echten Geppi zum schwenken machen soll.
--
Gruß Sascha
Link direkt zu diesem Post in die Zwischenablage kopieren...
