21.11.2005, 08:29 Uhr
  big_daddy
|
Hallo,

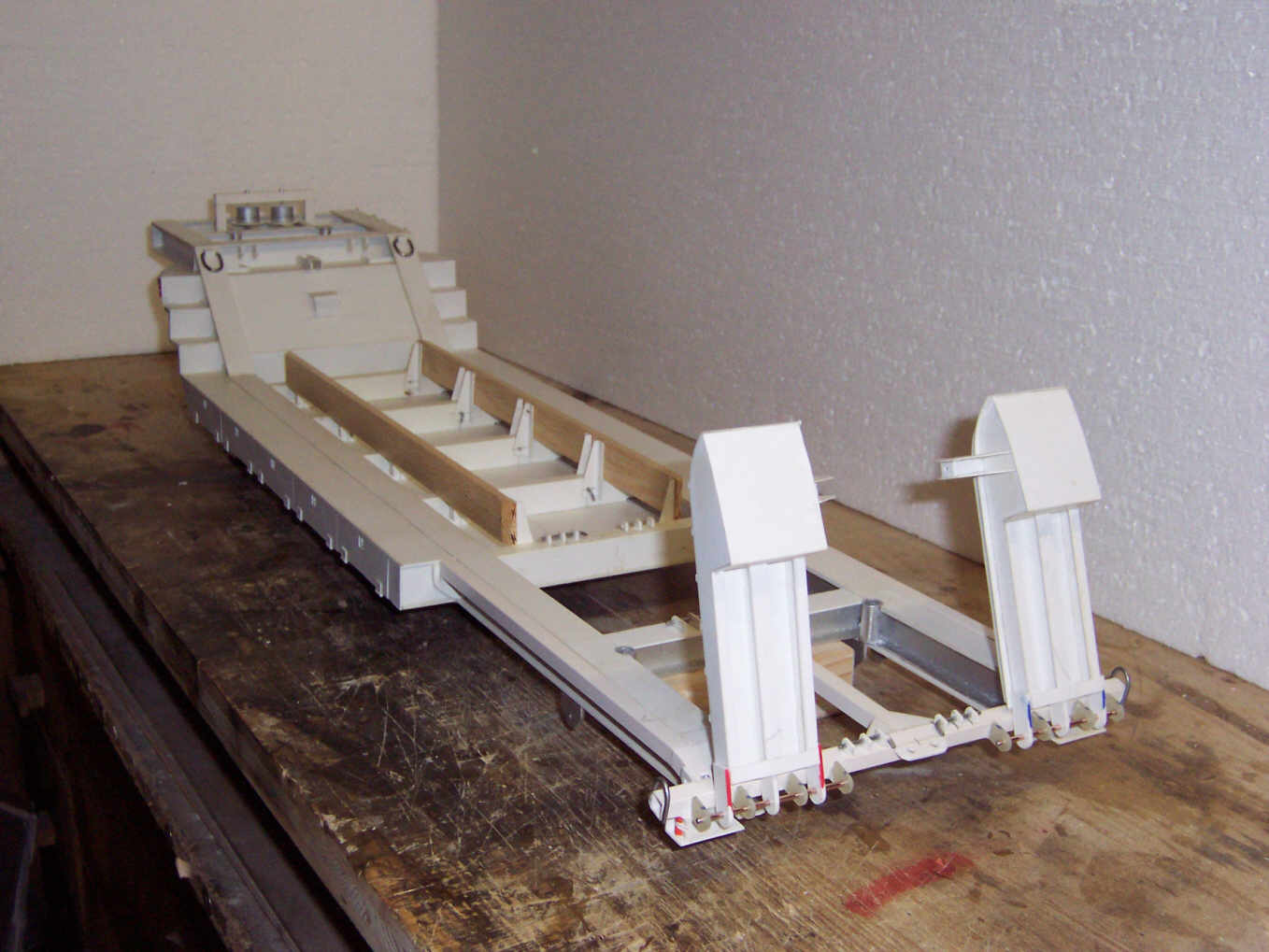

da mein M26, der inzwischen ja fertig geworden ist auch etwas zum Beladen braucht hab ich mich an den Bau eines M15 Trailers gemacht. Im Wesentlichen besteht der M15 aus Polystyrolplatten unterschiedlichster Stärken. Die tragenden Teile wurden aus Alu, die Stützen aus Messing erstellt. Derzeit bin ich gerade am Feilen für die Fahrwerksteile. Aber seht selbst:
Grüsse
Wolfgang
|
|
|
|
|
21.11.2005, 10:28 Uhr
Schrauber
Schrauber-Familie
[Moderator]
|
Hallo Wolfgang,
 mann, der schaut ja Hammermäßig aus dein Trailer  Da hast du aber richtig Zeit investiert oder  Hast du da noch mehr Fotos von der Bauphase, wäre interessant zu wissen wie du die Unterkonstruktion gemacht hast. Von der Optik her schaut das schon 1A aus.
Gruß Axel
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Schrauber am 21.11.2005 16:21.
|
|
|
21.11.2005, 10:41 Uhr
big_daddy
|
Hallo Axel,

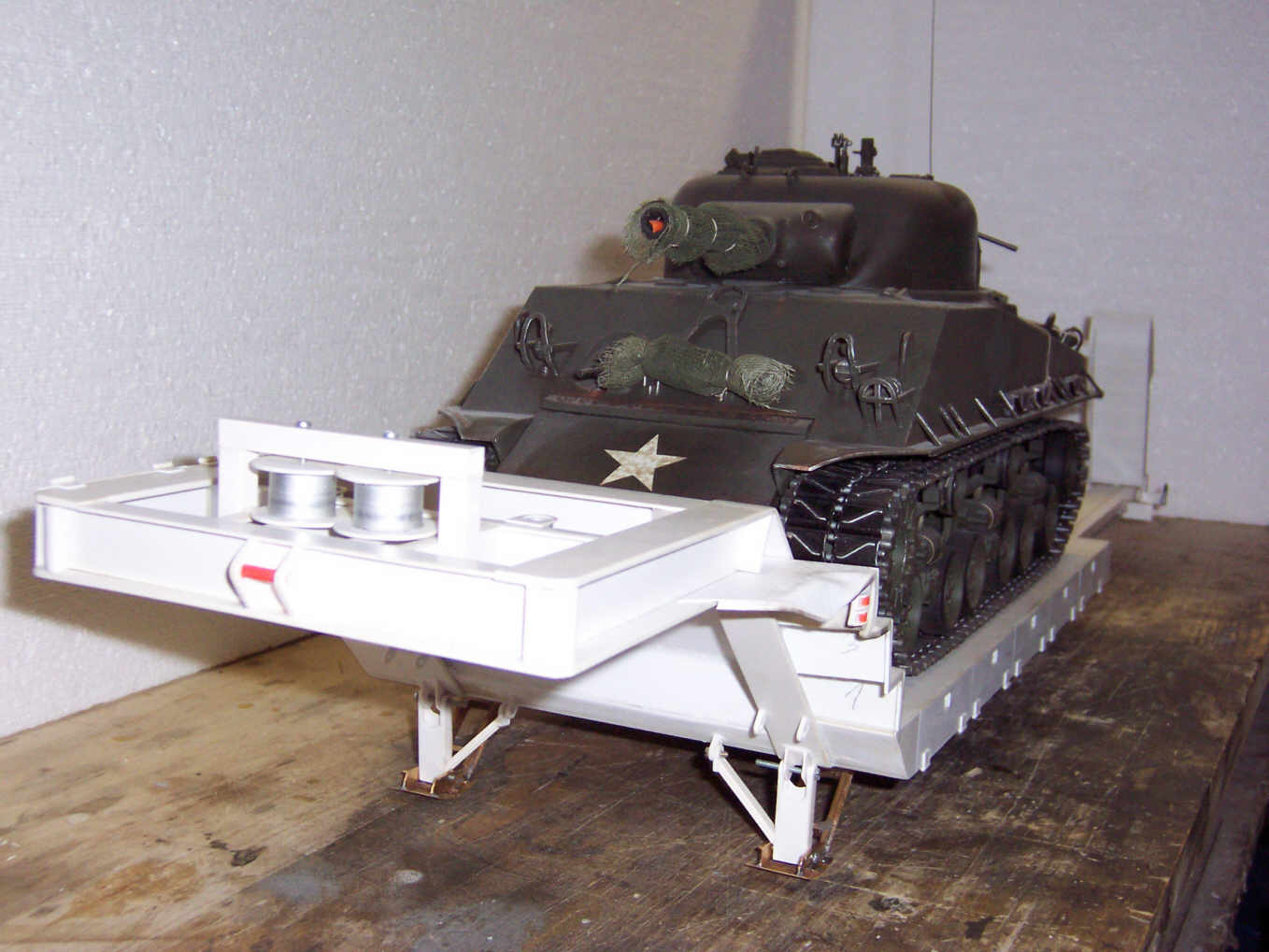

war gar nicht so extrem zeitintensiv, wie es vielleicht aussieht. Fotos von der Unterkonstruktion alleine hab ich leider nicht, aber im Prinzip besteht der Trailer aus einem "Gestell" aus Alu-Winkelprofilen, die ich miteinander verschraubt habe. Die Dimensionen der Winkelprofile hab ich so gewählt, dass ich sie später in das I-Profil aus Poly einbetten konnte. Somit konnte ich die originalen Abmessungen der I-Profilträger ganz gut einhalten ohne dass darunter die Festigkeit gelitten hat. Die Achsen werden wie beim Original pendelnd aufgehängt, aber wie bereits erwähnt brauchst da noch ein bisschen Arbeit. Hab noch eine Ansicht von vorne drangehängt, da sieht man ein wenig von den Stützen (die Zahl der Brandblasen, die ich mir beim Löten geholt hab verschweig ich mal lieber). Der Sherman ist übrigens voll ausgerüstet. Wollte mal testen, wie weit sich die gesamte Konstruktion unter dem Gewicht verformt. Hat perfekt gehalten.
Grüsse
Wolfgang
|
|
|
|
|
|
21.11.2005, 11:31 Uhr
Schrauber
Schrauber-Familie
[Moderator]
|
Hallo Wolfgang,
gefällt mir wirklich sehr gut, bin schon auf die weiteren Fotos gespannt
Gruß Axel
|
|
|
|
|
|
21.11.2005, 16:14 Uhr
TOM
MAN Kippa Määähn
|
Hi Wolfgang
Affengeil! Das wird ja ein Hammerteil!
Uns immer schön mit Bildern auf dem laufenden halten!
TOM
--
AFV-MODEL
Scalemodels & Spareparts
http://www.afv-model.com
|
|
|
|
|
|
21.11.2005, 17:07 Uhr
SLT50-2
Der Dachsmaster
|
Hallo Wolfgang
Ich kann einfach nur sagen "absolut klasse " ansonsten fehlen mir die Worte.
Viele Grüsse aus der Pfalz
Michael
|
|
|
|
|
|
21.11.2005, 17:49 Uhr
dragen_mike
|
Hi Wolfgang.
super gemacht,bin begeistert
Vieleicht treffen sich die beiden ja einmal
--
Gruss Mike
Wissensdurst ist die flüssige Form von Bildungshunger.
|
|
|
|
|
|
21.11.2005, 17:54 Uhr
dragen_mike
|
Falsches Bild, egal dann halt noch eins
und jetzt klapts nicht mehr,
--
Gruss Mike
Wissensdurst ist die flüssige Form von Bildungshunger.
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von dragen_mike am 21.11.2005 17:56.
|
|
|
23.11.2005, 07:42 Uhr
big_daddy
|
Hallo zusammen,
danke für die Blumen, aber zuviel der Ehre.
Mike - Du fährst doch auch am Klopferspitz, nicht. Da könnt ich mal vorbeischauen.
Ich hab gerade von Daniel (Fox) mitgekriegt, dass er auch einen M 25 am Baubrett hat. Da können wir schon eine Transportgruppe zusammenstellen.
Grüsse
Wolfgang
|
|
|
|
|
|
23.11.2005, 09:43 Uhr
GG
|
Hallo Wolfgang,
nicht schlecht, was da so in den Bastelstuben entsteht. Ich bin schon auf weitere Bilder gespannt!
--
Gruß
Günter
|
|
|
|
|
|
23.11.2005, 18:01 Uhr
dragen_mike
|
Hi Wolfgang,
das könnte wir echt mal machen,gibt bestimmt ein geiles Bild 3 Dragons hinter,nebeneiander:D
es hat geklapt mit dem Bild.
--
Gruss Mike
Wissensdurst ist die flüssige Form von Bildungshunger.
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von dragen_mike am 23.11.2005 18:05.
|
|
|
16.12.2005, 07:27 Uhr
big_daddy
|
Hallo,

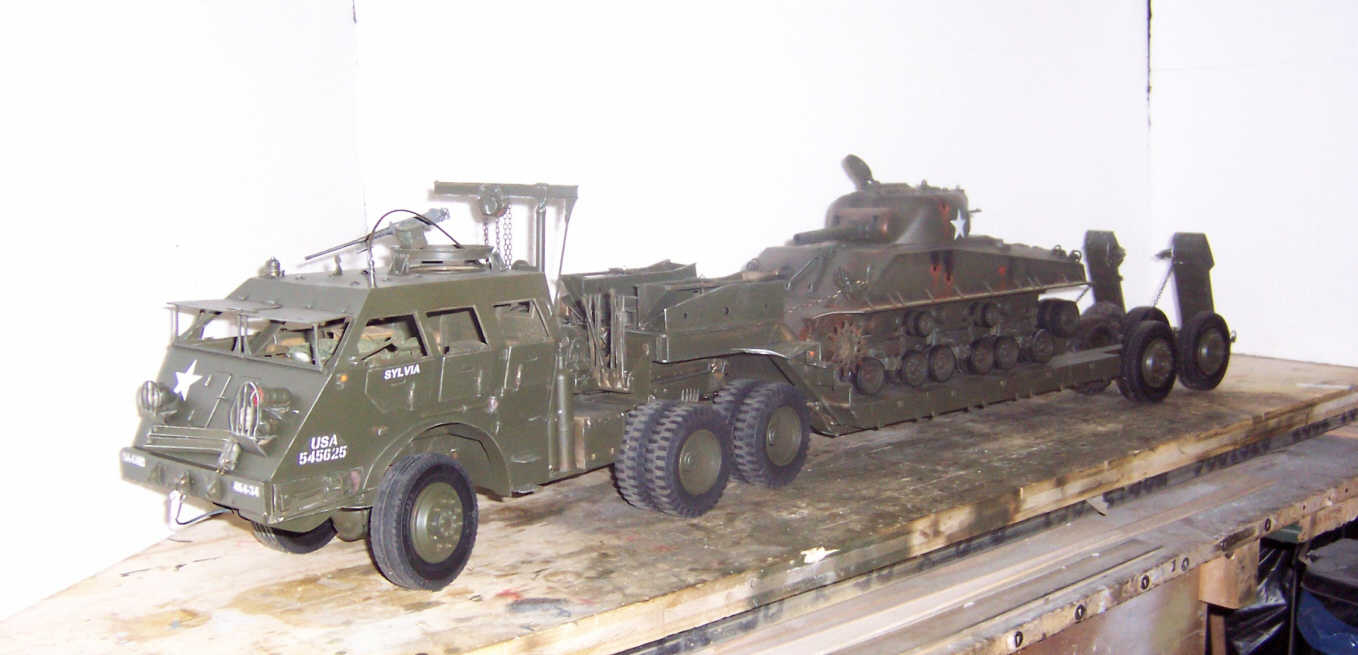

so nun is´er endlich fast fertig.
Die Lackierung hab ich natürlich mal wieder nicht so toll hingekriegt, aber langsam wächst mir diese Airbrush-Pistole ans Herz.
Grüsse
Wolfgang
|
|
|
|
|
|
16.12.2005, 08:37 Uhr
SLT50-2
Der Dachsmaster
|
Hallo Wolfgang,
Sieht ja wirklich klasse aus Dein Gespann ,freue mich immer wieder wenn ich solche Modelle sehe.
Viele Grüsse aus der Pfalz
Michael
|
|
|
|
|
|
