06.11.2005, 20:45 Uhr
  Panzertransporter
|
Hallo,
ich bin gerade bei einem kompletten Eigenbau eines SLT im Maßstab 1:16 , nun suche ich Fotos von anderen SLT Modellen wo ich mir die Lenkung ab gucken kann ! Ich habe damit noch ein bisschen Probleme wie ich das mit dem Lenkeinschlag und der Anlenkung mache da ich die beiden vorderen Achsen wie beim Original angetrieben habe nicht wie bei den Peter Müller Modellen wo nur die Hinterachsen angetrieben sind !
Gruß Björn
|
|
 Beitrag 1 mal editiert. Zuletzt editiert von Panzertransporter am 06.11.2005 21:38. |
|
|
06.11.2005, 21:28 Uhr
SLT50-2
Der Dachsmaster
|
Hallo Björn,
Es ist völlig egal ob Du die Achsen angetrieben hast oder nicht,wichtig ist vorallem daß die vordere Achse einen grösseren Lenkeinschlag hat als die hintere und die Kurveninneren Räder müssen stärker einschlagen als die Kurvenäusseren.
Erreichen kannst Du das indem Du am Lenkstockhebel (das ist der Hebel,der vom Servo angesteuert wird und von dem aus die Lenkstangen zu den Achsen gehen)die Lenkstange für die hintere Achse näher am Drehpunkt des Lenkstockhebels positionierst als die Lenkstange für die vordere Achse
Anbei ein Bild das Dir hoffentlich weiterhilft
Hier siehst Du den Lenkstockhebel der ganz oben am Rahmen gelagert ist und die Lenkstange für die hintere Achse,die Lenkstange für die vordere Achse ist hier nicht zu sehen da sie weiter unten gelagert ist und somit bei m Lenken einen grösseren Weg beschreibt.
Den unterschiedlichen Lenkeinschlag von Kurvenäussren und kurveninneren Rädern erreichst Du indem Du die Lenkhebel an den Achsen etwas schräg nach innen stellst,
Die Wege musst Du leider selbst ermitteln da ich keine Vorstellung von den Lenkkräften bei einem 1:10er Modell habe ,ich weiss nur daß sie bei meinem 1:16er schon recht hoch sind
Ich hoffe ich konnte Dir weiterhelfen
Michael
|
|
| |
|
|
06.11.2005, 21:46 Uhr
Panzertransporter
|
Hallo Michael,
danke für deine ausführliche Antwort ! Also ich weiß nicht ob das wirklich kein großer Unterschied ist mit den Achsen vorne ! Bei den nicht angetriebenen Achsen hat man vorne bestimmt mehr Platz ! Deswegen habe ich ja die Probleme mit der Anlenkung ! Jetzt bin ich am überlegen wie ich die Lenkung am Rahmen befestige da ich eine Pendelfederung verbaut habe ! Und deswegen habe ich gedacht das mir hier jemand weiterhelfen kann mit Fotos von seinem Modell !
Gruß Björn
|
|
| |
|
|
06.11.2005, 22:37 Uhr
SLT50-2
Der Dachsmaster
|
Hi Björn
Die Frage klingt vieleicht dumm,aber wie meinst Du das mit der Pendelfederung,pendeln die Achsen quer zur Fahrtrichtung oder sind beide Achsen gemeinsam als Wippe zu verstehen?
(Wie beim Original)
Wenn Beide Achsen als Wippe zu verstehen sind kann ich Dir mit einem Bild weiterhelfen aber Du musst dich bis morgen gedulden weil meine Akkus den Geist aufgegeben haben und ich sie erst mal wieder laden muss.
Wenn die Drehachse Deiner Pendelfederung in Fahrtrichtung liegt kannst Du direkt vom Servo aus quer zur Fahrtrichtung auf den Lenkhebel der ersten Achse gehen und von da aus die Lenkbewegung weiterleiten zur zweiten Achse ,aber Du musst daran denken daß Du den Lenkhebel der 2, Achse dann grösser machen musst um einen kleineren Lenkeinschlag zu erreichen,ebenso musst Du bei dieser Variante den Servo irgendwie an der Achse anbringen damit er mitpendeln kann und nicht bei jeder Federbewegung die Räder unkontrolliert einschlagen.
Vieleicht hilft`s Dir wenn Du mal in meinen Baubericht schaust,den hab ich gerade vorhin aktualisiert mit den Arbeiten am Fahrwerk ,auch an der Vorderachse.
hoffe nochmal daß es weiterhilft
Michael
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von SLT50-2 am 06.11.2005 22:39. |
|
|
07.11.2005, 09:12 Uhr
SLT50-2
Der Dachsmaster
|
Guten Morgen Björn,
Wie gestern Abend versprochen hab ich mal ein paar Bilder von meiner Lenkung gemacht .

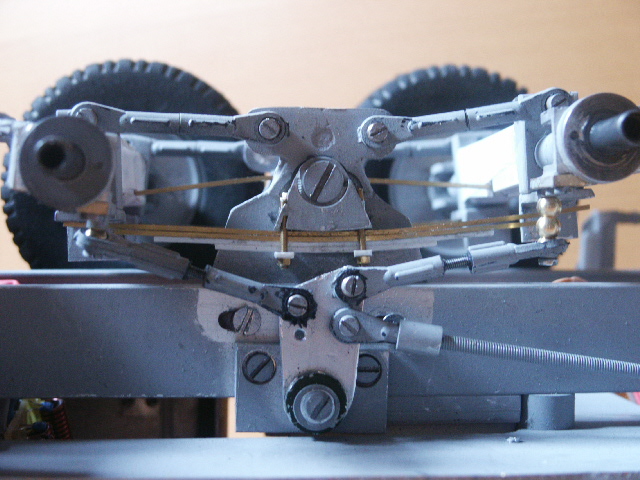

das ist die Vorderachsaufhängung von vorn,das Modell liegt auf dem Kopf.
Die Aufhängung von der Seite,in der Mitte zwischen den Achsen sitzen die Achshalter ,welche am Rahmen befestigt sind .
An diesen sind die Achsen mit Gestängen und Kugelköpfen so befestigt,daß sie in allen Richtungen beweglich sind,die seitliche Führung wird von den Blattfedern und deren arretierung an den Achsen übernommen(zusätzlich habe ich die Kugelkopfgestänge so angebracht daß auch diese durch seitliche Spannung Führungsaufgaben übernehmen)
Gut zu sehen ist hier auch der Lenkstockhebel mit den Lenkstangen zu der Vorder- und Hinterachse.

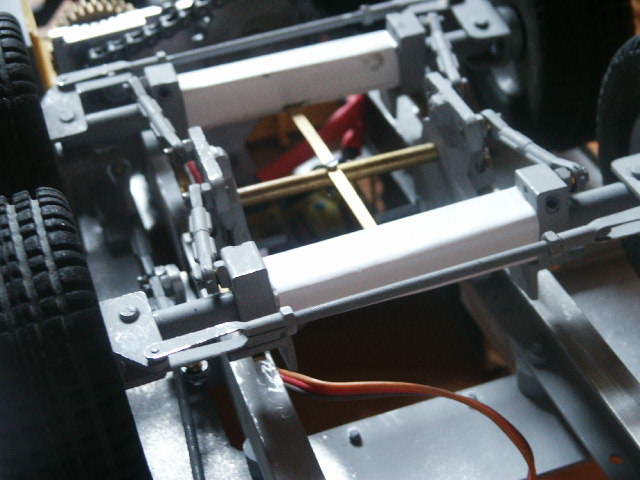

hier ist nun eine Nahaufnahme von den Lenkgestängen und den Anlenkungen an den Achsen.
Wenn nun Deine Achsen wegen des Antriebs grösser oder dicker sind musst Du nur deine Anlenkpunkte an den Achsen in der Höhe und in der Länge ändern ,ansonsten bleibt vom Prinzip her alles gleich.
Michael
|
|
| |
|
|
07.11.2005, 17:06 Uhr
Panzertransporter
|
Hallo Michael,
deinen Baubericht darf ich mir gar nicht angucken ! Da werde ich ganz neidisch ! Ich glaube nicht das meiner jemals so Detailliert aussehen wird ! Dazu fehlen mir die Mittel ( Ätzteile etc. ! ) und die Erfahrung mit Poly ! Es ist eine Pendelfederung ( Vorne und Hinten ) von Husemann falls dir das etwas sagt ! Sorry ich habe mich da nicht deutlich genug ausgedrückt ! Ja ich würde sagen dann habe ich ein Problem ! Servo auf die Achse ? Es sind Robbe Panther achsen ! Ich dachte mir die Anlenkung so zu machen wie du sie hast ! Danke für die Fotos !
Gruß Björn
|
|
| |
|
|
07.11.2005, 18:40 Uhr
Schrauber
Schrauber-Familie
[Moderator]
|
Hi Björn,
ich bin auch gerade bei meinem PM SLT zugange, sobald ich die fehlenden Teile bekommen und montiert habe mache ich dir auch mal ein Foto mit Robbe Achsen ( 8x8 ) und meiner Lenkungsvariante
Gruß Axel
|
|
| |
|
|
07.11.2005, 19:44 Uhr
Panzertransporter
|
Hallo Axel,
wenn ich das nötige Kleingeld gehabt hätte dann hätte ich mir auch den SLT von Peter Müller geholt aber nur die Zugmaschine ! Ich möchte nämlich den Schweren Sattelauflieger ( SaAnh56t ) bauen ! Dann hätte ich auch schon einmal eine Ausgangsbasis gehabt ! So muß ich jetzt alles selber bauen und bin also für jede Hilfe ( Foto , Teile ? , Bezugsquellen für Poly , etc ) dankbar !
Gruß Björn
|
|
| |
|
|
07.11.2005, 21:12 Uhr
Radfahrer
|
Hi Björn!
Ein SLT ist ja mehr als nur verwandt mit LKWs. Also empfiehlt sich ein Blick in die Archiv-Ausgaben von "Trucks & Details", dort werden auch diverse Eigenbauten behandelt, inclusive Darstellung der Lenkungen und Antriebe. Mehr als empfehlenswert. Aber vorsicht die Sachen sind oft extrem g... da kommt man sich manchmal blöd vor.
http://www.trucks-and-details.de/modell/archiv.html
--
cu
Olaf (der Radfahrer)
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Radfahrer am 07.11.2005 21:27. |
|
|
07.11.2005, 21:25 Uhr
Schrauber
Schrauber-Familie
[Moderator]
|
quote:
Original von Panzertransporter:
Hallo Axel,
wenn ich das nötige Kleingeld gehabt hätte dann hätte ich mir auch den SLT von Peter Müller geholt aber nur die Zugmaschine ! Ich möchte nämlich den Schweren Sattelauflieger ( SaAnh56t ) bauen ! Dann hätte ich auch schon einmal eine Ausgangsbasis gehabt ! So muß ich jetzt alles selber bauen und bin also für jede Hilfe ( Foto , Teile ? , Bezugsquellen für Poly , etc ) dankbar !
Gruß Björn
Hallo Björn,
also mit Originalfotos kann ich dir aushelfen, habe mehr als genug Teile: ich habe noch die PM Alu-Fahrwerksteile die Michael in seinem PM SLT Baubericht verwendet hat ( Abstützung-Strebenhalter zwischen den Achsen ) da ich eine völlig andere Version verbaut habe, die kannst du haben falls benötigt. Bezugsquellen für Poly : schreib mir was du brauchst und ich schneide dir die Platten auf gewünschte Größe zu ( von 0,5 bis 10mm Polyplatten )
Gruß Axel
|
|
| |
|
|
08.11.2005, 17:33 Uhr
Panzertransporter
|
Hallo Axel,
wie gesagt ich bin dankbar für jede Info ( Fotos , etc ) . Polyplatten habe ich schon gekauft aber wie sieht das mit Poly Profilen aus ? Rund- und U-Profil ! Damit ich die Luftfilter und ähnliches bauen kann !
Oder habt ihr andere Vorschläge zur Herstellung von den " Runden " Sachen ! Und dann habe ich noch eine Frage ? Michael wo bekomme ich den dünne Messingdraht her ?
Olaf ich lese ständig die Zeitschrift Truck & Details aber wenn hier im Forum welche sind die einen SLT haben bzw. bauen dann kann ich doch besser hier im Forum nach Informationen fragen ! Hier kann ich auch Michael seinen Baubericht lesen ( und Staunen ! ) was mir dann weiterhilft beim bau meines SLT !
Gruß Björn
|
|
| |
|
|
08.11.2005, 17:56 Uhr
Schrauber
Schrauber-Familie
[Moderator]
|
Hallo Björn,
ich denke du solltest dir mal die bekannten Onlinshops für Bastelzubehör durchstöbern. z.B. bekommst du bei http://www.architekturbedarf.de fast alles was man so zum Basteln so braucht, weiterhin gibt es noch die Bastlerzentrale, GHW, Knupfer-Großbahn ...... usw.
Zum herstellen von runden Teilen kannst du entweder direkt Poly rund verwenden oder bei größeren Durchmessern nimm einfach einen Zirkel mit zwei Spitzen und ritze die Rundung an, dann einfach das Poly ausbrechen, event. dann auf einer Bohrmaschine die Rundung nachbearbeiten .....
Gruß Axel
|
|
| |
|
|
09.11.2005, 19:39 Uhr
Panzertransporter
|
Hallo ,
danke Axel für den Link ! Sehr hilfreich ! Die anderen Seiten kenne ich ! Dann kann ich mich ja jetzt mal langsam dem Aufbau widmen und mir dann Gedanken machen wie ich den Antrieb ( Motor mit 3 Gang Getriebe , Akku , Elektronik ) unterbringen kann ! Da muß die Lenkung erst einmal warten ! Wenn ich die Möglichkeit habe werde ich mal ein Foto vom Rahmen mit der Pendelfederung in den Thread setzten !
Gruß Björn
|
|
| |
|
|
09.11.2005, 19:51 Uhr
SLT50-2
Der Dachsmaster
|
Hallo Björn,
Messingdrähte in allen Stärken bis 8mm sollte man bei jedem guten RC- Modellbauhändler bekommen.
Den dünnen Messingdraht 0,3mm und 0,5mm bekommt man von Aeronaut auf 25 Meter-Rollen(Preis um die 5 Euro)ebenfakks beim RC-Modellbauhändler
Zum Thema Kunststoffprofile hat Dir ja Axel schon einen Tip gegeben ,ansonsten kannst Du mal nachschauen ob in Deiner Umgebung jemand Evergreen-Artikel (Poli-Platten,-Rohre,Profile aller Art)führt.
Viel Erfolg
Michael
|
|
| |
|
|
13.11.2005, 19:07 Uhr
Schrauber
Schrauber-Familie
[Moderator]
|
quote:
Original von Panzertransporter:
Hallo,
ich bin gerade bei einem kompletten Eigenbau eines SLT im Maßstab 1:16 , nun suche ich Fotos von anderen SLT Modellen wo ich mir die Lenkung ab gucken kann ! Ich habe damit noch ein bisschen Probleme wie ich das mit dem Lenkeinschlag und der Anlenkung mache da ich die beiden vorderen Achsen wie beim Original angetrieben habe nicht wie bei den Peter Müller Modellen wo nur die Hinterachsen angetrieben sind !
Gruß Björn
Hi Björn,
habe Heute mal ein paar Fotos gemacht, vieleicht hilft es ja etwas bei deinem Bauvorhaben
Das ist übrigens das selbe Prinzip wie bei unserem Fuchs, da kannst du dir die Lenkung auch mal auf unsere HP anschauen ( Modelle 1/16 - Fuchs )
Gruß Axel
|
|
| |
|
|
SLT - Lenkung
