Thema:  einfacher Kanalschalter für die F14 |
[ - Antworten - ] |
19.09.2005, 15:05 Uhr
  phoenix
|
So, da mich das selber gestört hat so viel Geld für einen einfachen Schalter auszugeben, hab ich mich mal mit dessen Aufbau beschäftigt und muss sagen, das grentzt fast an Betrug.

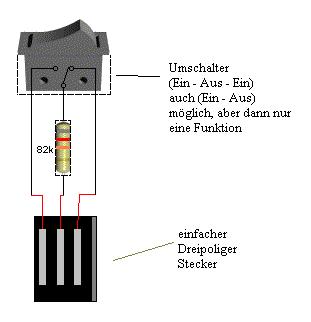

Daher hier mal ein kleiner "Schaltplan" (den auch nicht Techniker verstehen sollten), wie man sich so einen Schalter für die Futaba F-14 selber machen kann. Da ich nur zwei F 14 habe, kann ich nicht sagen, ob das auch bei anderen Geräten so einfach ist (bestimmt, nur wird der Widerstand ein anderer sein), daher bitte vorsicht.
Gruss Phoenix
|
|
 Beitrag 1 mal editiert. Zuletzt editiert von phoenix am 19.09.2005 15:05.
|
|
|
19.09.2005, 15:06 Uhr
phoenix
|
Sorry, mein fehler mit dem Bild.
hier noch ein Versuch:
|
|
|
|
|
|
19.09.2005, 18:03 Uhr
Peter
|
Hallo,
Für was soll der Widerstand gut sein?
Ich habe auch zwei F14 und beide sind mit drei bzw einen Schalter ausgerüstet.
Ich habe das Kabel direkt auf den Schalter gelötet ohne Widerstand und es geht seit Jahren einwandfrei.
|
|
|
|
|
|
19.09.2005, 18:58 Uhr
ekonkts
|
Hallo!
Ich denke, der Widerstand soll im Falle eines Falles (Fehlfunktion) den fließenden Strom begrenzen. Im Normalfall dürfte er wohl keine Bewandnis haben, da dieses Kabel an den Eingang eines AD-Wandlers geht und somit nur das Potential gemessen wird (also 0V, 5V oder irgendwas dazwischen).
Gruß
Stephan
--
http://www.stephanknoke.de
kaum macht man´s richtig, funktioniert´s ...
|
|
|
|
|
|
21.09.2005, 11:29 Uhr
phoenix
|
Also es steht fest, dass der Widerstand nötig ist.
Bei meinem ersten versuch habe ich es ohne versucht, und da fing die Schaltung schon nach kurzer Zeit an zu Rauchen. Daher hatte ich mal die Potis an den Hebeln durch gemessen und dann den Wert für max. Ausschlag genommen. Und schon gab es keine Probleme mehr.
Gruss Phoenix
|
|
|
|
|
|
21.09.2005, 11:40 Uhr
ekonkts
|
Hallo Phoenix,
mmh, das hört sich für mich aber sehr seltsam an. Miß doch mal den Widerstand zwischen den beiden äußeren Poti-Anschlüssen. Er müsste dann auch 82KOhm betragen. Ist dies nicht der Fall, wäre auch der minimale (veränderliche) Widerstand interessant.
Ich vermute einfach mal, wenn du momentan ein Servo mit dem Schalter bedienst, ist der Servoweg nicht so groß, wie bei einem "normalen" Kanal, oder?
Gruß
Stephan
--
http://www.stephanknoke.de
kaum macht man´s richtig, funktioniert´s ...
|
|
|
|
|
|
21.09.2005, 11:52 Uhr
WETTERMANN
|
Find ich auch seltsam. Bei mir ist es wie bei Peter.
Bei mir funktionieren diese Schalter seit Jahren ohne irgendwelche Widerstände.
Ich fahre mit F14, FC16 und MC10. Alle Schalter selbst gebaut bis auf einen, keine Probleme, kein Rauch.
Der eine Schalter, den ich mal von Multiplex gekauft hatte, hat auch keinen Widerstand eingebaut.
Schalter, Kabel, Stecker.... mehr ist da nicht.
Gruß Matthias
|
|
|
|
|
|
21.09.2005, 11:57 Uhr
ekonkts
|
Was ich mir halt noch vorstellen könnte, ist, daß die Steckerbelegung falsch ist. Dann würdest du ohne Widerstand einen Kurzschluß bauen. Mit dem Widerstand fließt ja nur ein sehr geringer Strom, so daß das nicht auffällt.
Dagegen spricht allerdings, daß der Schalter funktioniert. Davon gehe ich mal aus, sonst hätte Phoenix sicher nicht den Schaltplan gepostet. Oder funktioniert er vielleicht nur in eine Richtung?
Gruß
Stephan
--
http://www.stephanknoke.de
kaum macht man´s richtig, funktioniert´s ...
|
|
|
|
|
|
21.09.2005, 17:08 Uhr
phoenix
|
Hallo,
hab mir heute mal einen originalen Schalter zeigen lassen.
Diese sind genau wie in meinem Schaltplan beschrieben aufgebaut, ich glaube sogar der Widerstandswert ist gleich (bin mir aber nicht ganz sicher).
Ach und bei mir gehen die Kanäle auch nicht in einen A/D Wandler sondern in einen „Programmable seven-channel RC encoder“, leider hatte ich bisher noch nicht die Zeit heute mir dessen Aufbau mal anzuschauen, dass könnte ja schon interessant werden.
Im Übrigen wollte ich keine Diskussion mit meinem Beitrag anfangen, sondern nur mal ein paar Leuten eine Hilfestellung geben, die ich so einen Schalte sonst kaufen würden.
Gruss Phoenix
|
|
|
|
|
|
21.09.2005, 19:38 Uhr
Bana
|
Hallo,
mein Modellbauhändler sagt mir immer, das die Betriebserlaubnis der Fernsteuerung bei solchen eigens gebauten Schaltern erloschen ist.
Das bedeutet z.b. bei einem Modellflugzeugunfall mit Zuschauerschaden, das die Versicherung der Veranstaltung nicht zahlen wird, da sie die Fernsteuerung überprüfen wird.
Ob das wahr ist, weiß ich nicht. Aber vorstellen könnte ich mir das schon bei den Geiern.
Wenn der Schalter 7,50 € kosten würde, wäre die Gewinnspanne immer noch sehr groß. Ich würde ihn aber aus oben genannten Gründen kaufen.
Mfg Bana
|
|
|
|
|
|
21.09.2005, 20:21 Uhr
rebam
|
quote:
Original von Bana:
Hallo,
mein Modellbauhändler sagt mir immer, das die Betriebserlaubnis der Fernsteuerung bei solchen eigens gebauten Schaltern erloschen ist.
Das bedeutet z.b. bei einem Modellflugzeugunfall mit Zuschauerschaden, das die Versicherung der Veranstaltung nicht zahlen wird, da sie die Fernsteuerung überprüfen wird.
Ob das wahr ist, weiß ich nicht. Aber vorstellen könnte ich mir das schon bei den Geiern.
Wenn der Schalter 7,50 € kosten würde, wäre die Gewinnspanne immer noch sehr groß. Ich würde ihn aber aus oben genannten Gründen kaufen.
Mfg Bana
Die schaun nur die Fernsteuerung an?!Puhh Glück für alle Lötlaien,die sich Lötbausätze beim großen C gekauft haben und in ihre Flieger einbauten.So ein schöner V-Mixer selbstgelötet mit Fehler und wenn dann der Flieger abschmiert zahlt die Versicherung???
Es kommt wohl immer noch auf eine korrekte Ausführung an und darauf verweist selbst C.
Wer sich ein saubere und korrektes Arbeiten nicht zutraut muss dann halt beim Händler kaufen.
Ich glaube nicht,daß ein ungelernter Asiate,der in 2Wochen einen Lötlehrgang eingetrichtert bekam,besser Löten kann,als mein Kollege,der Sicherheitstechnik für die Luft- und Raumfahrt nach Luftfahtnorm/Zertifizierung lötet.
Wenn ich ihn mit sanften Druck bitte,dann macht er mir 5 Stück und ich gebe ihm das Mittagessen aus
Zählt das Herstellergutachten von Robbe nach irgendeiner Spielzeugnorm dann mehr
Ich glaub jeder der einigermaßen semiproffessionell löten kann,braucht sich darum kein Sorgen machen.Dabei geht nicht mal nur ums löten,sondern auch ums Vorberiten der Kabel, Stecker,Schalter usw.
PS:Ich löte jetzt natürlich selber.Habs ja unter guter Anleitung des Kollegen innerhalb eines halben Jahres gelernt.Wenn ich meine früheren Werke ansehe...oh Gott,reinste Dachklempnereien auf Platinen
 Tino
--
