04.03.2021, 22:18 Uhr
Schrauber besucht im Moment nicht das Board.Schrauber eine private Nachricht schreibenSchrauber
Schrauber-Familie

[Moderator]



quote:
Original von Robert:
Hallo Axel.

Soundmodul Lautsprecherausgang (+) --> Chinch innen
Soundmodul Lautsprecherausgang (-) --> Chinch außen

Wenn du da kein Potentiometer dazwischen schaltest um die Lautstärke zu regeln, wird das aber mächtig laut werden !
Du mußt dann die Lautstärke über die Funktionen des Soundmoduls runter regeln.

12 V Batterie (+) --> Stromversorgung des Verstärkers Anschluß "UB+"
12 V Batterie (-) --> Stromversorgung des Verstärkers Anschluß "UB-"


Das Soundmodul kann sogar eine eigene abweichende Spannungsversorgung haben.

Bei dir aber warscheinlich dann ebenfalls 12V, und anschließen des Soundmoduls so wie in der Bedienungsanleitung des Soundmoduls beschrieben ist.


PS:
Der Verstärker ist schon ziemlich mit Schutzschaltungen abgesichert.
Da mußt du schon ordentlich Unfug anstellen, bis der Kaputt geht !


Gruß Robert



Hi Robert,

ich kriege alles kaputt was mit Elektrik zu tun hat :))


Soundmodul Lautsprecherausgang (+) --> Chinch innen
Soundmodul Lautsprecherausgang (-) --> Chinch außen
Soundmodul Lautsprecherausgang (S) --> wird nicht benötigt ? ?(

Zitat : ---- Das Soundmodul kann sogar eine eigene abweichende Spannungsversorgung haben ----

Ist aber nicht zwingend notwendig ?

Danke noch mal :p

04.03.2021, 22:32 Uhr
Holzmeyer besucht im Moment nicht das Board.Holzmeyer eine private Nachricht schreibenHolzmeyer
der Ponalmaster (Falke)



Hi "Männers"

...ich sehe es schon kommen...wir müssen "alle Mann" nochmal nach Grünbach zum Treffen u.Austauschen....ich fänd es Geil

Bernd
--
Musterung

...ich habe ein kurzes Bein sagt der junge Mann....Macht nichts,wir setzen sie in hügeligem Gelände ein....

04.03.2021, 22:38 Uhr
Robert besucht im Moment nicht das Board.Robert eine private Nachricht schreibenRobert
BW-Meister

[Administrator]



Hallo Axel.

Ist ja blos gut, dass du nochmal nachgefragt hast ... ich hab nämlich Scheiße erzählt ! :rolleyes:

Richtig:
Benedini-Mini Soundmodul Lautsprecher (-) -> Chinch innen
Benedini-Mini Soundmodul Lautsprecher (Masse) -> Chinch außen

Der Benedini-Mini Soundmodul Lautsprecheranschluß (+) wird beim Anschluß eines Verstärkers nicht verwendet.


Siehe auch Benedini-Mini Soundmodul Bedienungsanleitung "6. Anschluß eines externen Verstärkers"

Bei mir ist entgegen der Bedienungsanleitung nur ein einzelner 220 K Ohm Poti verbaut.


Gruß Robert

04.03.2021, 22:40 Uhr
Schrauber besucht im Moment nicht das Board.Schrauber eine private Nachricht schreibenSchrauber
Schrauber-Familie

[Moderator]



quote:
Original von Holzmeyer:
Hi "Männers"

...ich sehe es schon kommen...wir müssen "alle Mann" nochmal nach Grünbach zum Treffen u.Austauschen....ich fänd es Geil

Bernd


... und zum anschließen von 4 Kabeln :))

04.03.2021, 22:42 Uhr
Schrauber besucht im Moment nicht das Board.Schrauber eine private Nachricht schreibenSchrauber
Schrauber-Familie

[Moderator]



quote:
Original von Robert:
Hallo Axel.

Ist ja blos gut, dass du nochmal nachgefragt hast ... ich hab nämlich Scheiße erzählt ! :rolleyes:

Richtig:
Benedini-Mini Soundmodul Lautsprecher (-) -> Chinch innen
Benedini-Mini Soundmodul Lautsprecher (Masse) -> Chinch außen

Der Benedini-Mini Soundmodul Lautsprecheranschluß (+) wird beim Anschluß eines Verstärkers nicht verwendet.


Siehe auch Benedini-Mini Soundmodul Bedienungsanleitung "6. Anschluß eines externen Verstärkers"

Bei mir ist entgegen der Bedienungsanleitung nur ein einzelner 220 K Ohm Poti verbaut.


Gruß Robert


Hab das große TBS 5 II Modul

Leider ist in der Beschreibung kein vernünftiger Schaltplan zum Anschluss eines Externen Verstärkers !
      Beitrag 1 mal editiert. Zuletzt editiert von Schrauber am 04.03.2021 22:46.
04.03.2021, 22:52 Uhr
Robert besucht im Moment nicht das Board.Robert eine private Nachricht schreibenRobert
BW-Meister

[Administrator]



Hallo Axel.

Also nochmal für das Benedini Soundmodul TBS 5 II ....

Bediniungsanleitung Kapitel "5.2. Belegung des Ausgangssteckers" -> "7.NF-Ausgang zum Verstärker"

Oben NF-Signal (orange bzw. Innenader) --> Cinch Innen
Mitte +Versorgungsspg. (12V) --> Kann theoretisch als Spannungsversorgung für den Verstärker verwendet werden
Unten Minus --> Cinch Außen

Da du beim Soundmodul TBS 5 II die Lautstärke mit einem Poti auf der Platine anpassen kannst (Siehe "5.1. Soundmodul") brauchst du kein separates Poti zwischen Soundmodul und Verstärker !


Gruß Robert
      Beitrag 1 mal editiert. Zuletzt editiert von Robert am 04.03.2021 22:54.
04.03.2021, 22:56 Uhr
Schrauber besucht im Moment nicht das Board.Schrauber eine private Nachricht schreibenSchrauber
Schrauber-Familie

[Moderator]



... ich geb Bescheid ob es funktioniert hat I)

Danke :p

04.03.2021, 22:59 Uhr
Robert besucht im Moment nicht das Board.Robert eine private Nachricht schreibenRobert
BW-Meister

[Administrator]



Stell besser mal eine Feuerlöscher bereit !!! :D


12V-Akkus haben beim Kurzschluß meistens mächtig Dampf :))



Gruß Robert

05.03.2021, 08:16 Uhr
Schrauber besucht im Moment nicht das Board.Schrauber eine private Nachricht schreibenSchrauber
Schrauber-Familie

[Moderator]



.... vielleicht sollte ich eine Feuerlöschanlage einbauen das wäre dann auch scale ;D

05.03.2021, 10:11 Uhr
jhamm besucht im Moment nicht das Board.jhamm eine private Nachricht schreibenjhamm


Moin,
ein kurzer aber wichtiger Hinweis:
Die Benedini Soundmodule haben einen Betriebsspannungsbereich von 4 bis max. 6 Volt!

http://www.benedini.de/html/sound.htm
--
Grüße
Jürgen
      Beitrag 1 mal editiert. Zuletzt editiert von jhamm am 05.03.2021 16:02.
05.03.2021, 14:30 Uhr
Oldchap besucht im Moment nicht das Board.Oldchap eine private Nachricht schreibenOldchap


Hallo Jürgen,

das ist ein wichtiger Hinweis, denn die älteren Benedini-Soundmodule konnten bis 12 V vertragen. M.E. ist das ein gewisser Rückschritt......
--
Viele Grüße

Gerhard

_________________________
Bigtanks-Köti 1:6, Hermann-Porsche-Köti 1:6, Bigtanks-Jati 1:6, Armortek-Japa 1:6, Spearhead Pz. IV 1:6

05.03.2021, 17:11 Uhr
LEO1ATN85 besucht im Moment nicht das Board.LEO1ATN85 eine private Nachricht schreibenLEO1ATN85


Moin
Das alte TBS5 II hat Eingangsspannungsbereich von 7,2- 12 Volt!
Nur das TBS mini und miniV2 wird mit Max 6,0 Volt am Eingang betrieben.
Habe ich mal eben so recherchiert.
Grüße, Christian
--
Wenn die Schei...passt, dann trag sie auch!

05.03.2021, 22:54 Uhr
Schrauber besucht im Moment nicht das Board.Schrauber eine private Nachricht schreibenSchrauber
Schrauber-Familie

[Moderator]



Also das TBS II hat eine Versorgungsspannung bis 12V einzig die BEC - Empfängerspannung darf nicht mehr wie 5V haben sagt Benedini.

So er Brummt wieder :bounce:














Gruß Axel

22.12.2025, 18:55 Uhr
Schrauber besucht im Moment nicht das Board.Schrauber eine private Nachricht schreibenSchrauber
Schrauber-Familie

[Moderator]



Hallo,


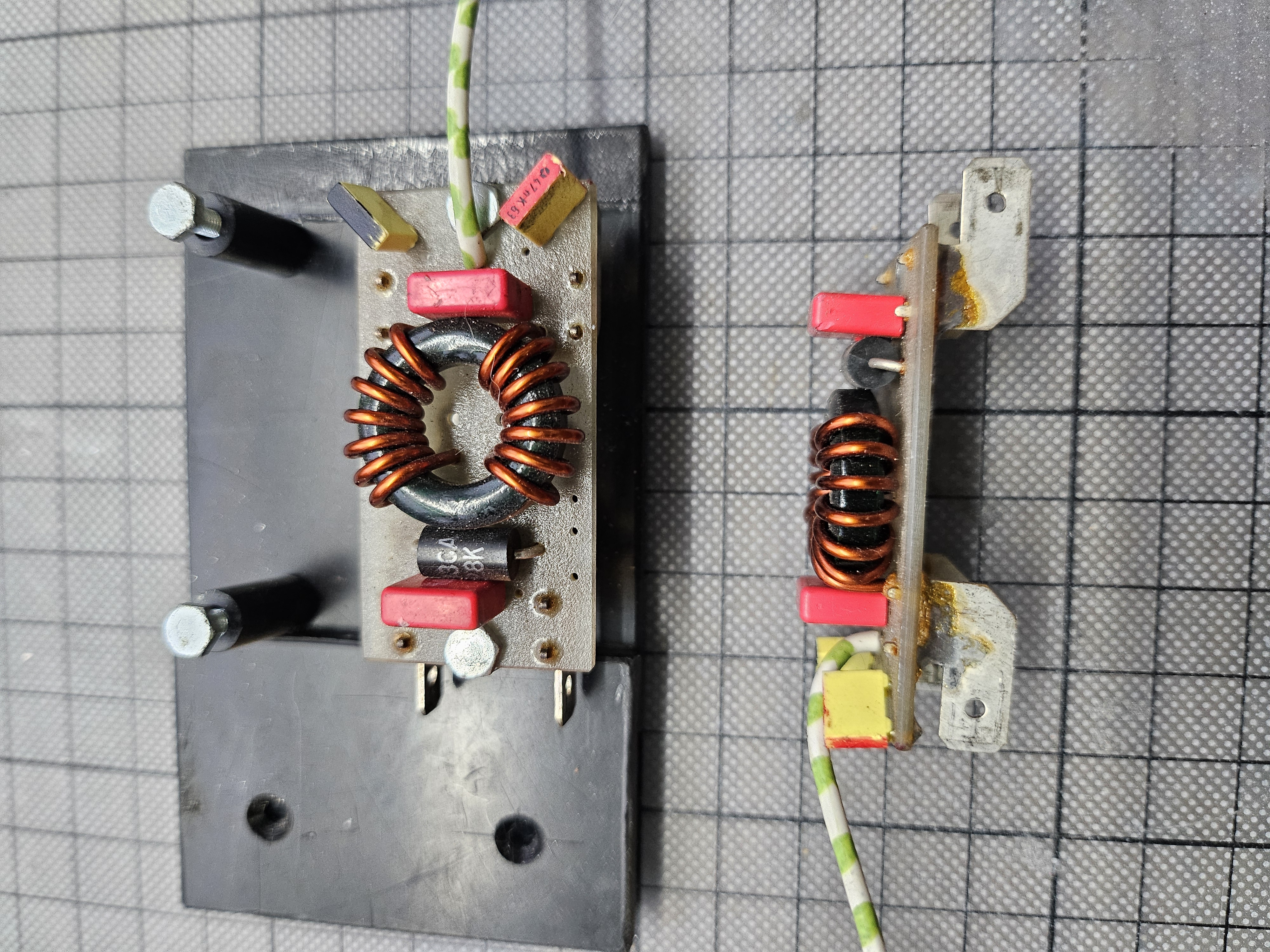

ich glaube ich habe gestern den Motor von meinem Leo geschrottet ! Nachdem ich die Akkus aufgeladen habe bin ich ein paar Meter gefahren und plötzlich wurde er langsamer. Ich habe noch mal neu gestartet (Regler) und nach kurzem Startversuch ist das am Motor vorgeschaltete Modul abgeraucht.

Heute habe ich den Motor mit Getriebe ausgebaut und beide sind in Ordnung. Was komisch ist nachdem ich alles ausgeschaltet hatte ließ sich der Leo immer noch schwer schieben ?( anders als sonst.

Jetzt bräuchte ich wenigstens erst mal ein neues von diesem Modul, kann mir jemand sagen wie man das nennt und wo man es ggf. bestellen kann :

Danke Gruß Axel


      Beitrag 1 mal editiert. Zuletzt editiert von Schrauber am 22.12.2025 18:56.
22.12.2025, 20:01 Uhr
halbkette besucht im Moment nicht das Board.halbkette eine private Nachricht schreibenhalbkette


Hallo Axel,

ich sehe das Bild mit den "Rauchzeichen" hier zufällig und denke, dass es sich hier um eine Platine für die Entstörung der
Motorfunken-Strahlung handelt. Die Bauteile sehen kräftig aus und ich vermute deshalb, dass sie für einen großen Strom-
verbrauch gebaut wurden.
Was daran nun defekt ist, kann man nicht sofort sagen. Die flachen Kondensatoren sehen noch unversehrt aus, aber die
dicke Kupferdraht-Wicklung ( um den Magnetkern ) muss man näher inspizieren. Da könnte bei so gut wie jedem Bauteil
etwas durchgebrannt sein. Das dürfte auch bei den jetzt nicht einsehbaren Platinen-Leiterbahnen der Fall sein.
Ich denke, dass da trotzdem eine Reparatur möglich ist. Natürlich muss erst der wahre Fehler gefunden werden !!

Meistens sind diese Leiterbahnen die eingebaute "Sicherung" - dann sollte eine neue oder nachgemachte Platine weiterhelfen.
Trotzdem muss unbedingt die Ursache des Überstroms in deiner Stromversorgung gefunden werden.
"Mechanisch" alles OK ?
Eine Ferndiagnose ist immer schlecht zu machen. Vielleicht hilft dir das hier etwas weiter.

Viel Erfolg damit.

Gruß Hartmut
--
Gruß Hartmut

Ein Modell ist mehr als nur die Summe seiner Teile.
