12.05.2005, 18:56 Uhr Schrauber
Schrauber-Familie [Moderator]
|
Hallo,

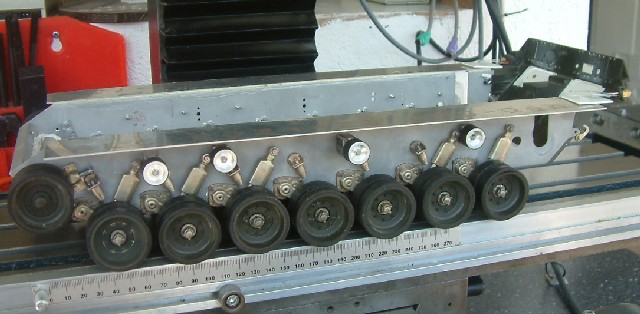

ich bin schon eine ganze Weile am Umbau meines Geppis. Hier mal ein paar Fotos vom momentanen Baustand.

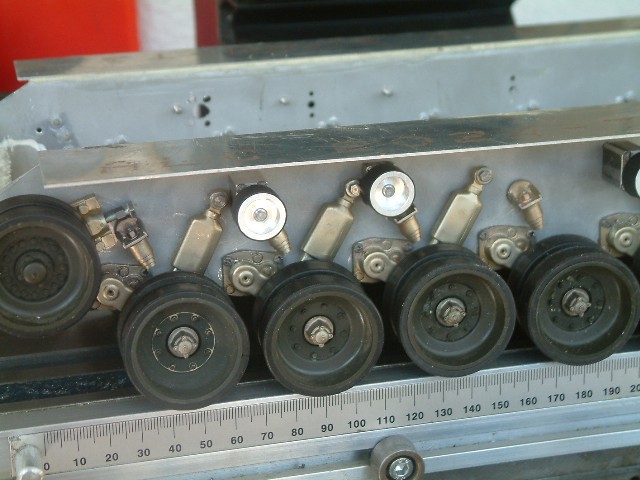

Die Schwingarme sind mit O-Ringen abgedichtet, ich möchte ihn bis zur Oberkante Stützrollen relativ Wasserdicht bekommen.

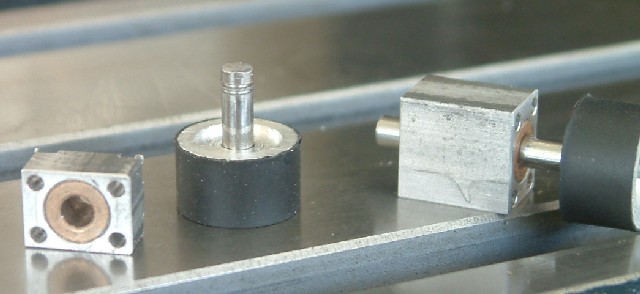

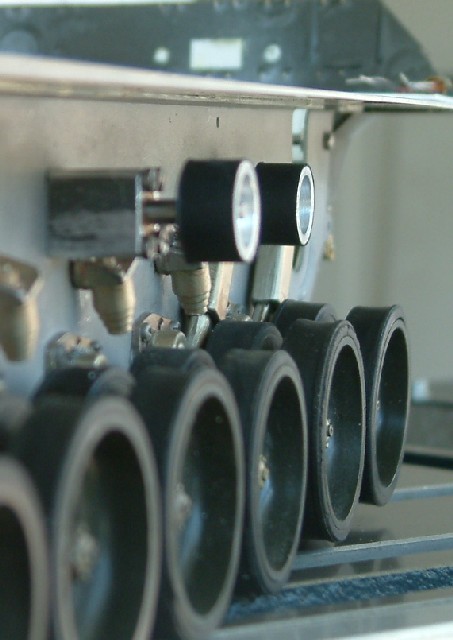

Da mir die Lagerung der Stützrollen überhaupt nicht gefallen hat, habe ich mir "Blöcke" aus Alu zurechtgeschnitten und diese mit Bronzebuchsen versehen. Die Wellen sind aus Silberstahl.
...in die Wellen habe ich hinten eine 0,5mm Nut eingearbeitet in die erst eine Anlaufscheibe und zur Sicherung dann ein Sprengring kommt.

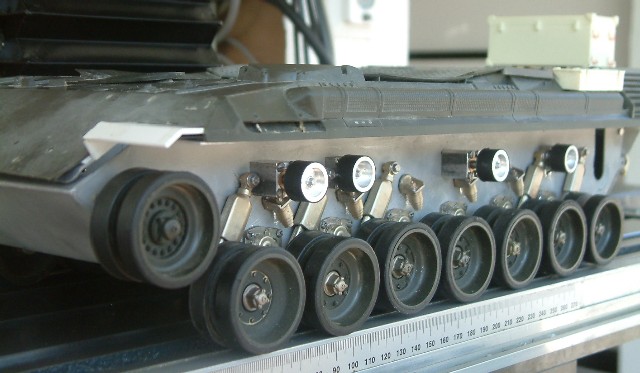

...hier mal das ganze mit Oberteil .... da wird gerade noch die Gummischürzenhalterung angebracht. Es soll mal eine richtige Schürze aus Gummi montiert werden.

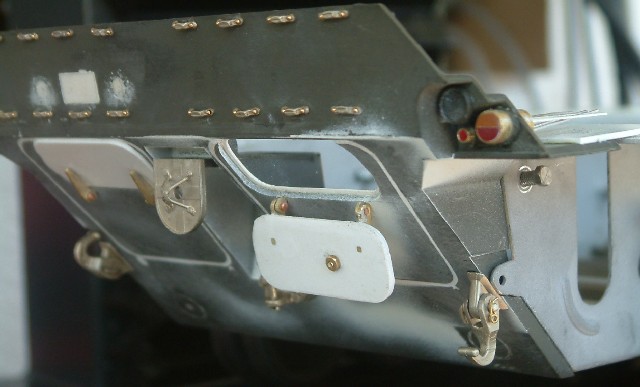

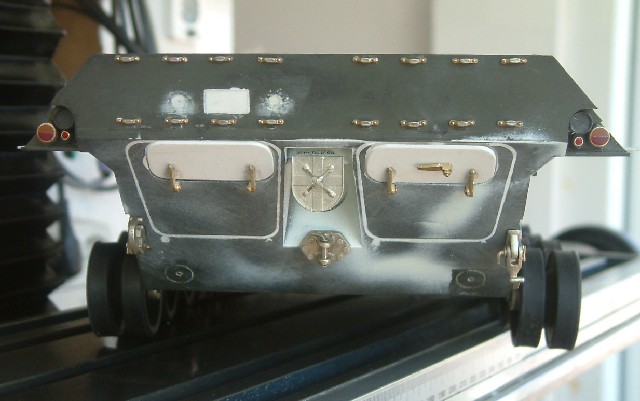

Das Heck ist ja nu leider mehr als ungenau mit dem Original. Hier mus viel gespachtelt und gefeilt werden
... leider habe ich bis jetzt noch keinen Griff gefunden der mir passend zu der Klappe gefällt

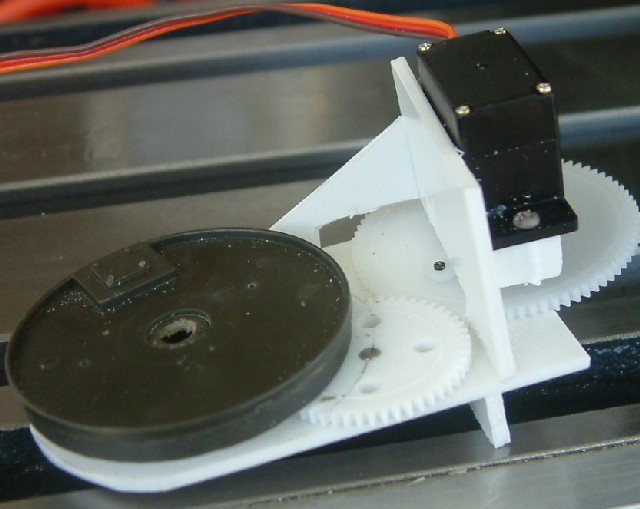

Da alle Funktionen möglichst Originalgetreu nachempfunden werden können, musste eine Lösung für das "rausdrehen" des Frontradars gefunden werden. Hier hatte mir "LC" den Tipp gegeben das mit einem Getriebe zu machen.
... fürs Heckradar galt das selbe, möglichst nahe am Original in der Funktion zu bleiben. Hier halfen die Bauberichte von Sönke natürlich sehr !
....ich wollte eine möglichst kompakte Lösung und so wurde der Reedkontakt direkt am Getriebe (von Conrad) angebracht. Somit sind ist das eine "Starre" Einheit zueinander.
... hier das Getriebe mit Reedkontakt
Zu guter letzt noch ein Blick in den Turm, rechts ist ein 6Kanal Empfänger von ATC, links ein Servoverzögerungsbaustein, dahinter befindet sich das Blinkmodul von Conrad. Die Antenne wurde in mehreren "Schleifen" durch den Turm gezogen und wir einmal in einem Stück Federstahl im linken Antennenfuß enden.
So das wars fürs erste
Viel Spaß beim nachbauen !
Gruß Axel
|
|
Beitrag 1 mal editiert. Zuletzt editiert von Schrauber am 12.05.2005 18:59.
|
|
|
12.05.2005, 19:26 Uhr Norbert
Puppenspieler [Administrator]
|
Einfach super
Wenn ich nur mal die Zeit hätte, mich an meinen dran zu setzen
Gruß Nobbie -- http://www.panzerfan.de
"Zwei Dinge sind unendlich, das Universum und die menschliche Dummheit, aber bei dem Universum bin ich mir noch nicht ganz sicher." (Albert Einstein)
|
|
|
|
|
12.05.2005, 20:15 Uhr Schrauber
Schrauber-Familie [Moderator]
|
Hi,
@ Norbert, nur Mut ... muss ja nicht immer gleich in einer Woche fertig werden
@ Christian, ich glaube ich auch nicht ... aber ich mach trotz dem weiter
Gruß Axel
|
|
|
|
|
12.05.2005, 20:16 Uhr Schroeder
|
Hallo,ich hätte Interesse an einem Gepard.
Gibt jemand so ein Teil evtl. ab?
|
|
|
|
|
12.05.2005, 20:18 Uhr speedjunkie1401
|
servus axel!
na aber hallo das schaut super aus!
gefällt mir gut!
gruß andi
|
|
|
|
|
13.05.2005, 12:08 Uhr HaJo
|
Hallo Axel,
ich weiss zwar nicht wie Du bei Deinen ganzen Projekten immer noch nebenbei was anderes anfangen kannst
Aber ich glaube das wird auch wieder ein "Hammerteil"
Übrigens die Stossdämpfer,gibt es die auch in M1:10
-- mfg
Jochen
|
|
|
|
|
13.05.2005, 14:04 Uhr LaCroix
|
|
Beitrag 1 mal editiert. Zuletzt editiert von LaCroix am 13.05.2005 14:06.
|
|
|
13.05.2005, 22:12 Uhr MicroDefense
|
Hi Axel,
cooles Teil !
Wie hast Du die 16 Ösen für die Tarnnetzhalterung am Heck gemacht ?
Die sehen sehr schön plastisch aus.
Oder bekommt man die auch bei AFV ?
Rainer
|
|
|
|
|
14.05.2005, 09:41 Uhr Schrauber
Schrauber-Familie [Moderator]
|
quote: Original von MicroDefense:
Hi Axel,
cooles Teil !
Wie hast Du die 16 Ösen für die Tarnnetzhalterung am Heck gemacht ?
Die sehen sehr schön plastisch aus.
Oder bekommt man die auch bei AFV ?
Rainer
Hallo Reiner,
ja die gibte es bei uns. Habe einfach Löcher durchgebohrt kleine Nägel durch die Löcher der Griffe gesteckt und diese von innen mit einem Tropfen Sekundenkleber benetzt und dann noch etwas Füllgranulat für Sek-Kleber darauf. hält sehr gut ! Ich möchte mir da mal Seesäcke oder ein Tarnnetz dranhängen, deshalb habe ich es etwas stabieler ausgeführt.
Gruß Axel
|
|
|
|
|
14.05.2005, 09:44 Uhr Schrauber
Schrauber-Familie [Moderator]
|
quote: Original von Kiki:
Hallo Axel,
ich weiss zwar nicht wie Du bei Deinen ganzen Projekten immer noch nebenbei was anderes anfangen kannst
Aber ich glaube das wird auch wieder ein "Hammerteil"
Übrigens die Stossdämpfer,gibt es die auch in M1:10
--
mfg
Jochen
Hi HaJo,
ich arbeite an jeder Baustelle immer soweit bis ich mir irgend etwas einbilde was DANN natürlich gerade fehlt ....... also Baustelle auf Seiten legen UND : nächste Baustelle .... und so geht mir das mit allen Baustellen
Wo gibt es die Stoßdämpfer !?
Gruß Axel
|
|
|
|
|
14.05.2005, 22:58 Uhr Thommy
|
Ich habe grad eben meinen Gepiturm übergeben bekommen!
Erstmal muss ich dem LC ein großes Lob aussprechen....... Das Ding ist einfach GEIL geworden!!
Hat zwar doch länger gedauert wie geplant (die erste Email über diesen Umbau war von ende 2002)
aber das warten hat sich wirklich gelohnt.
Wie geht es nun weiter?
Gepard wird komplett neu aufgebaut und die Mechaniken im Turm werden erneuert. (alte Technik).
-- http://www.igm-oberland.de <--- Das Board für Modellbau im Oberland
|
|
|
|
|
24.11.2005, 14:35 Uhr Schoppy
|
Wollte mich mal erkundigen, ob sich an dem Modell schon was neues getan hat?
|
|
|
|
|
24.11.2005, 17:02 Uhr Schrauber
Schrauber-Familie [Moderator]
|
Hi Shoppy,
nein momentan steht diese Baustelle Ich warte noch auf die vorderen Schürzen die wir gerade in Gummi gießen lassen. Somit wäre dann die Wanne mit Fahrwerk eigentlich abgeschlossen. Dann kommt noch mal der Turm unters Messer, da gefällt mir die Bewegung der BK noch überhaupt nicht, muss da noch mal was mit einer anderen Umlenkung oder sogar mit einem anderen Servo machen. Dann wäre auch der Turm fertig. Derzeit will ich aber erst einmal meine Zugmaschine vom SLT fertig machen und danach geht es sicher am Geppi weiter !!!!
Gruß Axel
|
|
|
|
|
