17.04.2005, 19:24 Uhr
 donni
|
Moin Jungs,
möchte nun endlich mal meine Kettenkrad-Baustelle vorstellen.
1:16 iss mir dafür bissle zu fisselig (da man ja als alter Mann nich mehr so gut sehen kann), deshalb hab ich mir den Revell-Bausatz in 1:9 vorgenommen, gut gezielt und ihn mit ruhiger Hand gesc...., nein mit zittriger Hand bestellt. Hahaha
Für 40 €uronen kammor da nix verkehrt machen.
Also vermessen, und siehe da, einigermaßen glatte Maße, und 6mm MS-Rohr passt saugend in die vorhandenen Löcher für das Fahrwerk.
Ein Trip inn Baumarkt, bissle conrad-Katalog gewälzt, und schon konnts losgehen.
Grundlagerhalterungen
Aus 20x6mm Alu entstandene Grundhalterungen für das Fahrwerk
Antriebsdetails
Mit Hilfe von Zahnrädern kammor viel machen.
Man beachte die Verschraubung der Antriebswellen mit den Antriebsrädern der Kette.
Seitenansicht Grundrahmen
Kurz vorm zammebaue
Kurz vor der Hochzeit    von Wanne und Chassis
Drin !!! Hochzeit iss vollbracht
Joh, da waren kleine Nacharbeiten notwendig, aber irgendwann gings saugend rein
Bin im Moment noch zu blehd, die Bilder direkt reinzustellen
Aber das ändert sich
Demnächst gibts mehr
[ Dieser Beitrag wurde von donni am 18.04.2005 editiert. ]
|
|
 Beitrag 17 mal editiert. Zuletzt editiert von donni am 18.04.2005 20:20.
|
|
|
17.04.2005, 22:59 Uhr
speedjunkie1401
|
namd
na das schaut doch sehr scher gut aus weiter so!
die bilder stellste so rein
gruß andi
|
|
|
|
|
|
18.04.2005, 00:29 Uhr
  panzerjogi
|
ich habe mir ehrlich gesagt den revell bausatz auch schon oft angeschaut aber für einen studi sind 40 euro nicht wenig geld und da ich ja noch den tiger rumgammeln habe habe ichs sein gelassen
finde das aber alles sehr gelungen dickes lob :-)
|
|
|
|
|
|
18.04.2005, 06:20 Uhr
spot01
|
Moin Donni,
ich habe das gute Teil ja schon in Speyer in der Planungsphase gesehen.
Hut ab da bist Du ja ganz schön weit gekommen!
Sieht lecker aus
Freue mich auf mehr.
Grüße
--
"Old Ironside" Peter
(der aus der Pfalz kommt)
|
|
|
|
|
|
18.04.2005, 12:03 Uhr
halbkette
|
Hallo donni,
diese Überschrift hat mich gleich interessiert.
Das Gerät hatte ich auch mal auf der Liste, war mir dann aber etwas zu klein.
Der Zusammenbau sieht schon gut aus. Scheint ja auch genug Platz für FS-Teile vorhanden zu sein.
Wie willst du denn die Lenkung der VA integrieren? ( Kopplung Lenker zu Ketten ).
Ich kann mir vorstellen, dass du die Gabel gefedert ausführen mußt, damit das Vorderrad nicht ständig in der Luft hängt. Vielleicht aus Ms nachbauen?
Und dann natürlich eine vernünftige Lagerung desselben aus Metall , wegen der Toleranzen und dem Fahreindruck usw...( Das Vorderrad kann schließlich nicht als Attrappe vorn rumbaumeln wie ein "Lämmers******" - du verstehst, was ich meine??)
Die Ketten gefallen mir auch gut. Sind wohl aus Kunststoff?
Mit 1:9 paßt das Modell fast zu meiner Halbkette.
Viel Spaß beim Bauen.
Soll ich dir in einer PN beschreiben, wie man Bilder hier einstellt, dann sag:" Bescheid "!
--
Gruß Hartmut ( halbkette )
" Ein Modell ist mehr als nur die Summe seiner Teile "
|
|
|
|
|
|
18.04.2005, 20:46 Uhr
donni
|
Moin Jungs,
ma noch bissle was zu den Details:
Die Getriebe-Motoren sind von comodrills mit ner Übersetzng von 4:1. Das ganze dann nochmal 1:3 untersetzt, ergibt ne brauchbare Modellgeschwindigkeit.
Die Steuerung wird mit ner DMD-T02 gemacht, wobei deren Lenkfunktion zu 25 % zum Lenkservo dazugemischt wird.
Somit ergibt sich ein realistisches Fahrverhalten, und das Teil ist noch lenkbar, wenn das Vorderrad inne Luft hängt.
Der Bausatz ist von Haus aus schon mit vielen beweglichen Teilen ausgestattet, wie Federung der Laufrollen, des Sattels und der Gabel.
Alle beweglichen Teile werden mit MS ausgebüchst, und die Schwingarme komplett aus 2mm MS-Blech gebaut. Die Federung wird aber nicht mit Drehstäben (dazu isser zu leicht und zu schmal), sondern den beiliegenden Federn gemacht.
Die Kette ist zwar aus Kunststoff, wird aber bestimmt gut halten.
Insgesamt ist die Paßgenauigkeit des Bausatzes einigermaßen im Rahmen, dafür aber die Detailierung recht gut.
Iss auch genug Platz für ne Beleuchtung, die der Kleine auch bekommt.
Als Akku kommt ein 7,4V Lipo rein wegen dem geringeren Gewicht.
Das müsste die DMD noch vertragen.
--
mit des badische Grüßle
donni
Einstein ist definitiv weniger als 2 Steine...
Aber 1 Haar inne Suppe ist relativ viel
|
|
|
|
|
|
18.04.2005, 22:24 Uhr
halbkette
|
Hallo donni,
das hört sich ja vernünftig an, du machst das schon.
Zeige mal gelegentlich wieder ein oder zwei Bilder davon. Dann kannst du deine neue Bildertechnik üben...

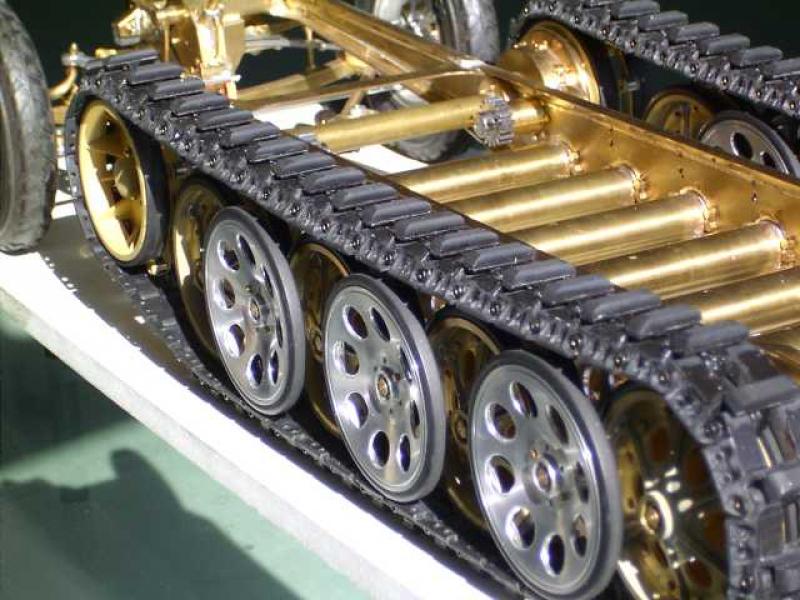

Ich zeige dir mal auf die "alte Art" wie weit ich erst mit meiner Halbkette bin - nach ca. 4 Monaten Kettenarbeit.
--
Gruß Hartmut ( halbkette )
" Ein Modell ist mehr als nur die Summe seiner Teile "
|
|
|
|
|
|
18.04.2005, 22:42 Uhr
donni
|
Hallo Hartmut,
ja, ich weiß, ich bin so klein
... und dann sacht er noch:
"...wie weit ich erst mit meiner Halbkette bin - nach ca. 4 Monaten Kettenarbeit."
Aber da komm ich auch noch hin
--
mit des badische Grüßle
donni
Einstein ist definitiv weniger als 2 Steine...
Aber 1 Haar inne Suppe ist relativ viel
[ Dieser Beitrag wurde von donni am 18.04.2005 editiert. ]
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von donni am 18.04.2005 22:44.
|
|
|
19.04.2005, 16:04 Uhr
halbkette
|
Hallo donni,
damit du mich nicht etwa aus einem Mißverständnis heraus überschätzt: die 4 Monate waren nur die Bauzeit für das Umschnitzen der Conradkette ( wird noch ein genauer Bericht eingestellt ) in eine schmale Halbkettenkette. Die gesamte Bauzeit läuft ja schon mehr als zwei Jahre. Ich lasse mir gern Zeit und genieße das Bauen.
Also nicht etwa 4 Monate für alles!! Es gibt ja Leute, die könnten das.
Deine PN habe ich gelesen.
--
Gruß Hartmut ( halbkette )
" Ein Modell ist mehr als nur die Summe seiner Teile "
|
|
|
|
|
|
19.04.2005, 16:56 Uhr
donni
|
Hallo Hartmut,
war mir schon klar, das sich die 4 Monate nur auf die Kette bezogen
Auf den Baubericht zur Kette lechze ich schon , sabber, sabber
--
mit des badische Grüßle
donni
Einstein ist definitiv weniger als 2 Steine...
Aber 1 Haar inne Suppe ist relativ viel
|
|
|
|
|
|
