Thema:  M47 in 1:7 von User Schrauber |
[ - Antworten - ] |
22.10.2025, 20:55 Uhr
  Schrauber
Schrauber-Familie
[Moderator]
|

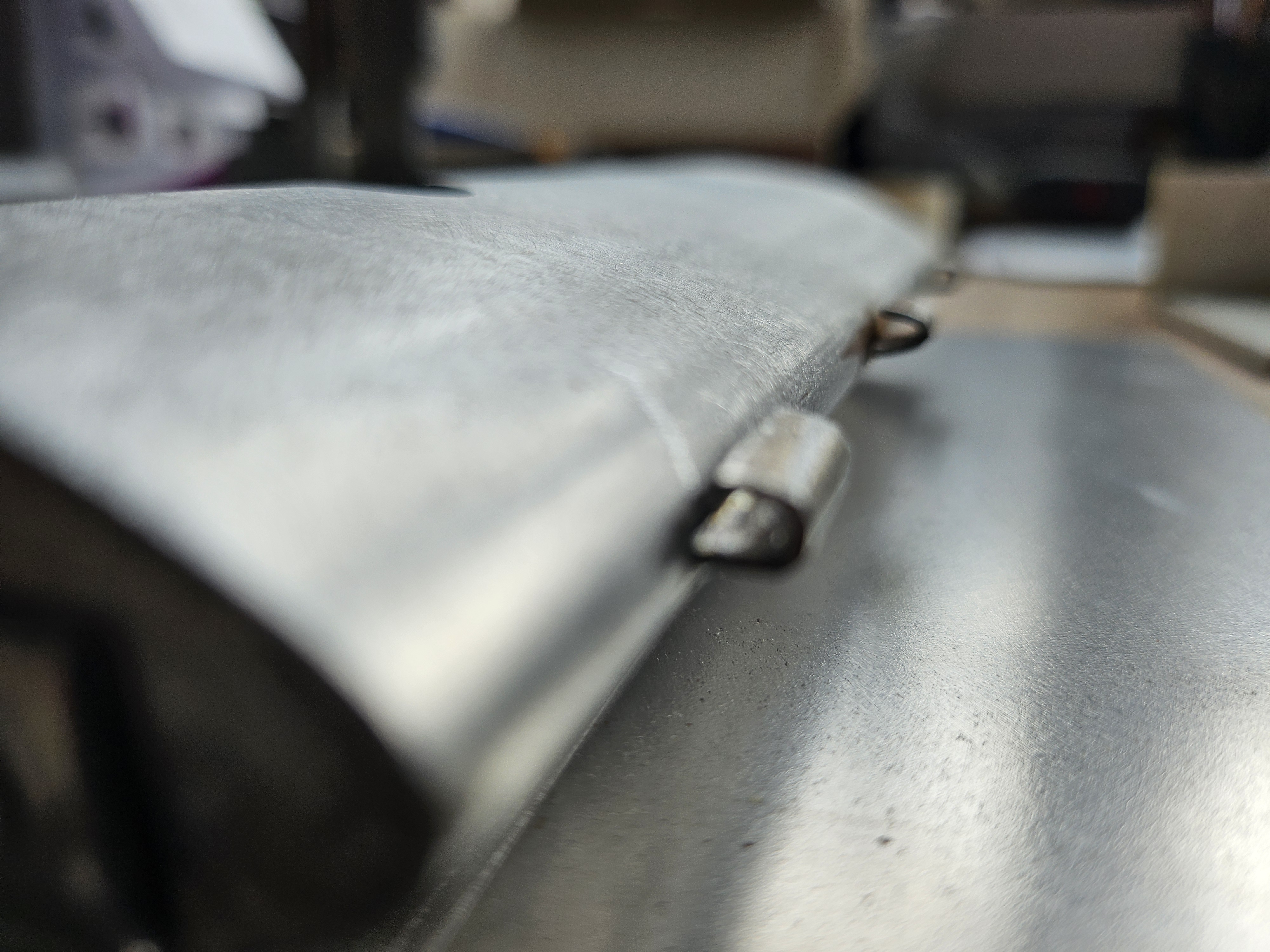

Die Halteöse zum einschieben am Bodenblech ist genietet
|
|
 |
|
|
22.10.2025, 20:59 Uhr
Schrauber
Schrauber-Familie
[Moderator]
|
Die Winkel die den Auspuff später mit dem Abdeckblech verbinden sind aus 1mm Stahlblech und sind eingelötet.
|
|
| |
|
|
22.10.2025, 21:00 Uhr
Schrauber
Schrauber-Familie
[Moderator]
|

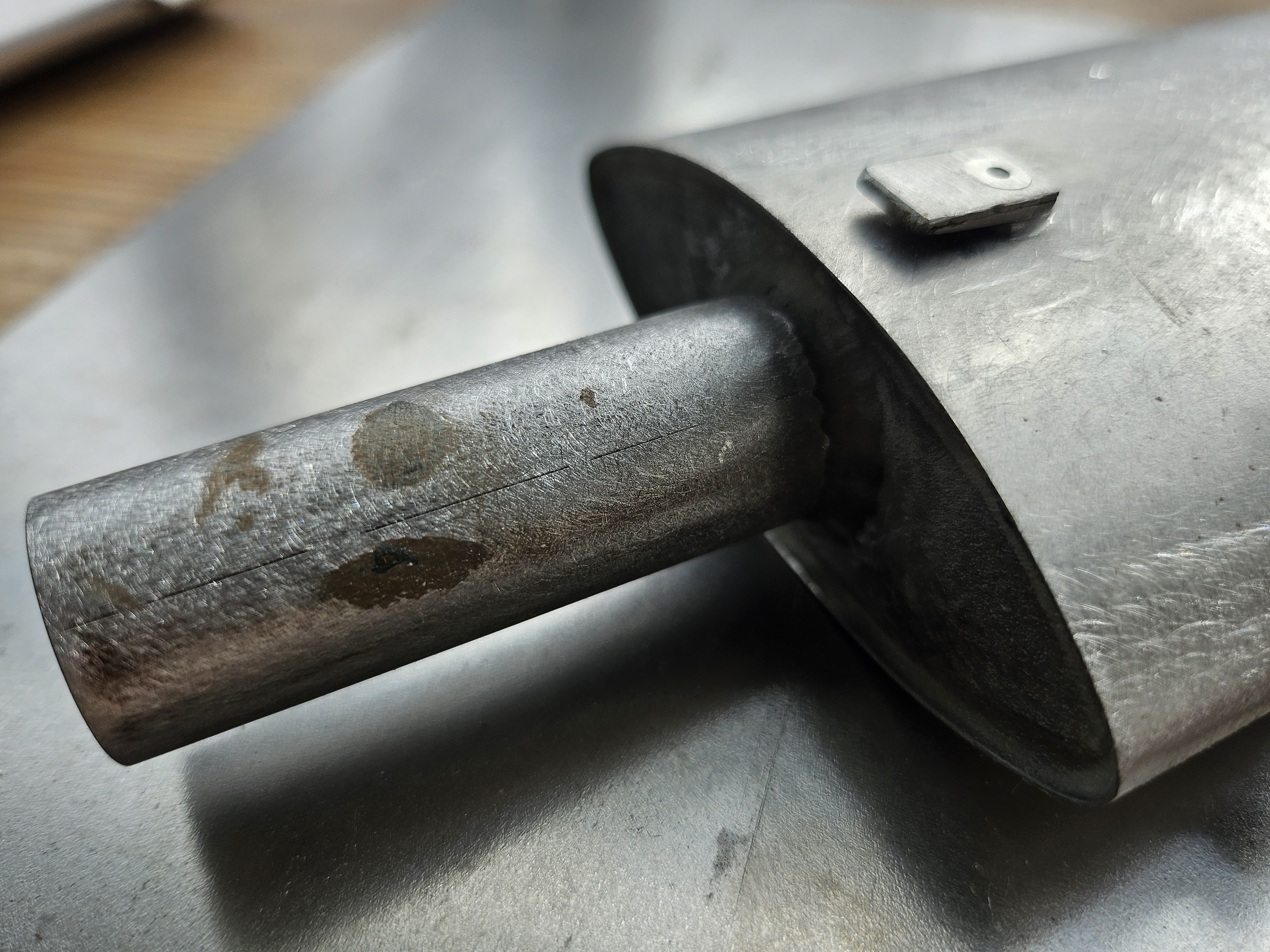

Nummer 2 Auf diesem kann man auch den Anschluss für das Abgasrohr sehen welches dann mal vom Motor kommt. Das ist aus dem gleichen Rohr wie beim Auspuff gemacht und an den Biegestellen eingekerbt, gebogen und verlötet.
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Schrauber am 22.10.2025 21:05. |
|
|
22.10.2025, 21:08 Uhr
Schrauber
Schrauber-Familie
[Moderator]
|

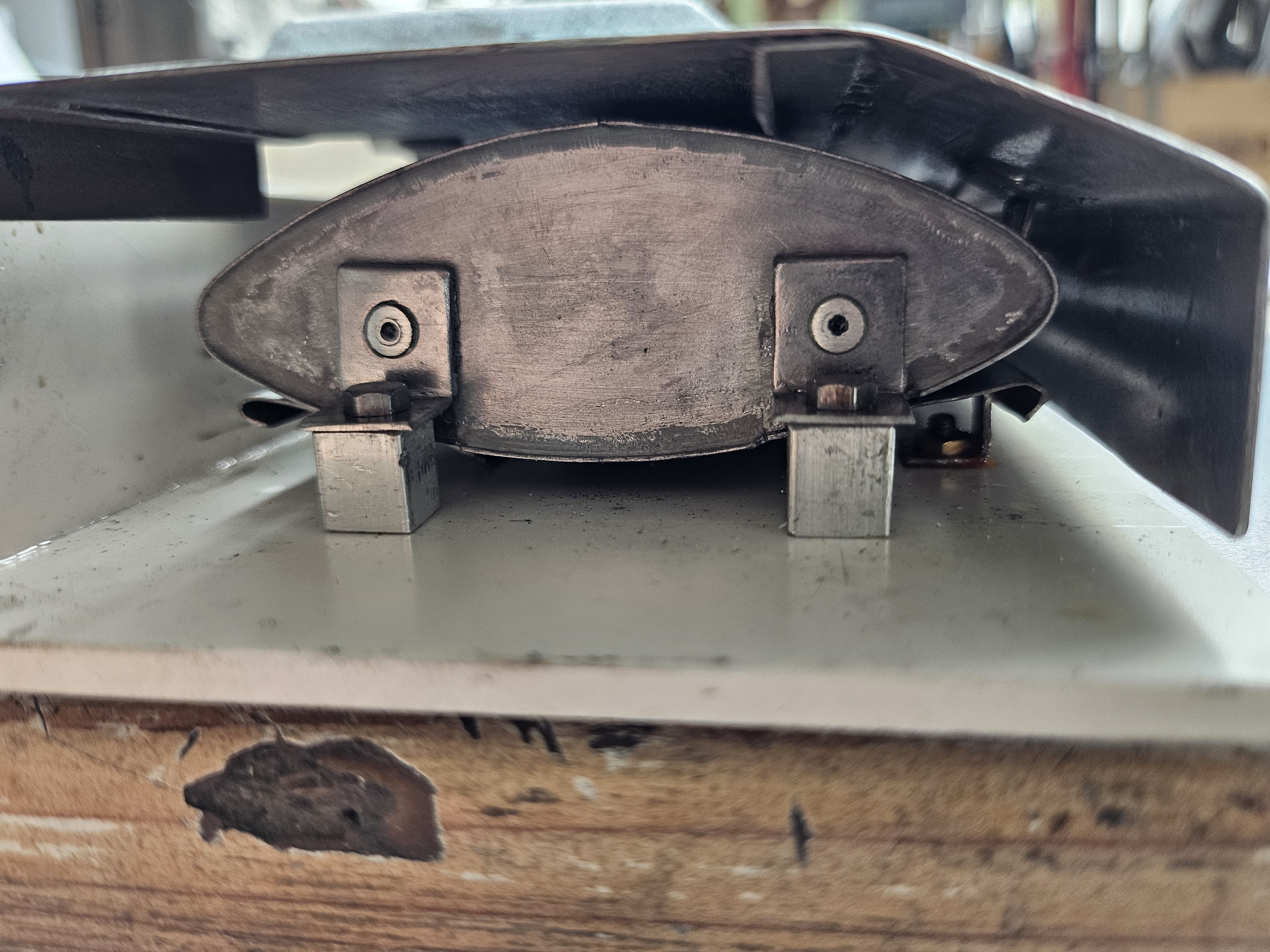

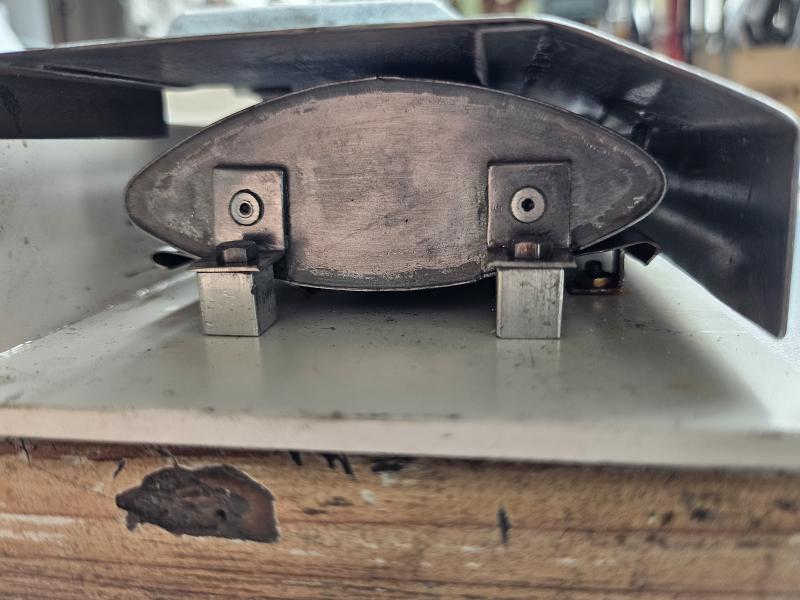

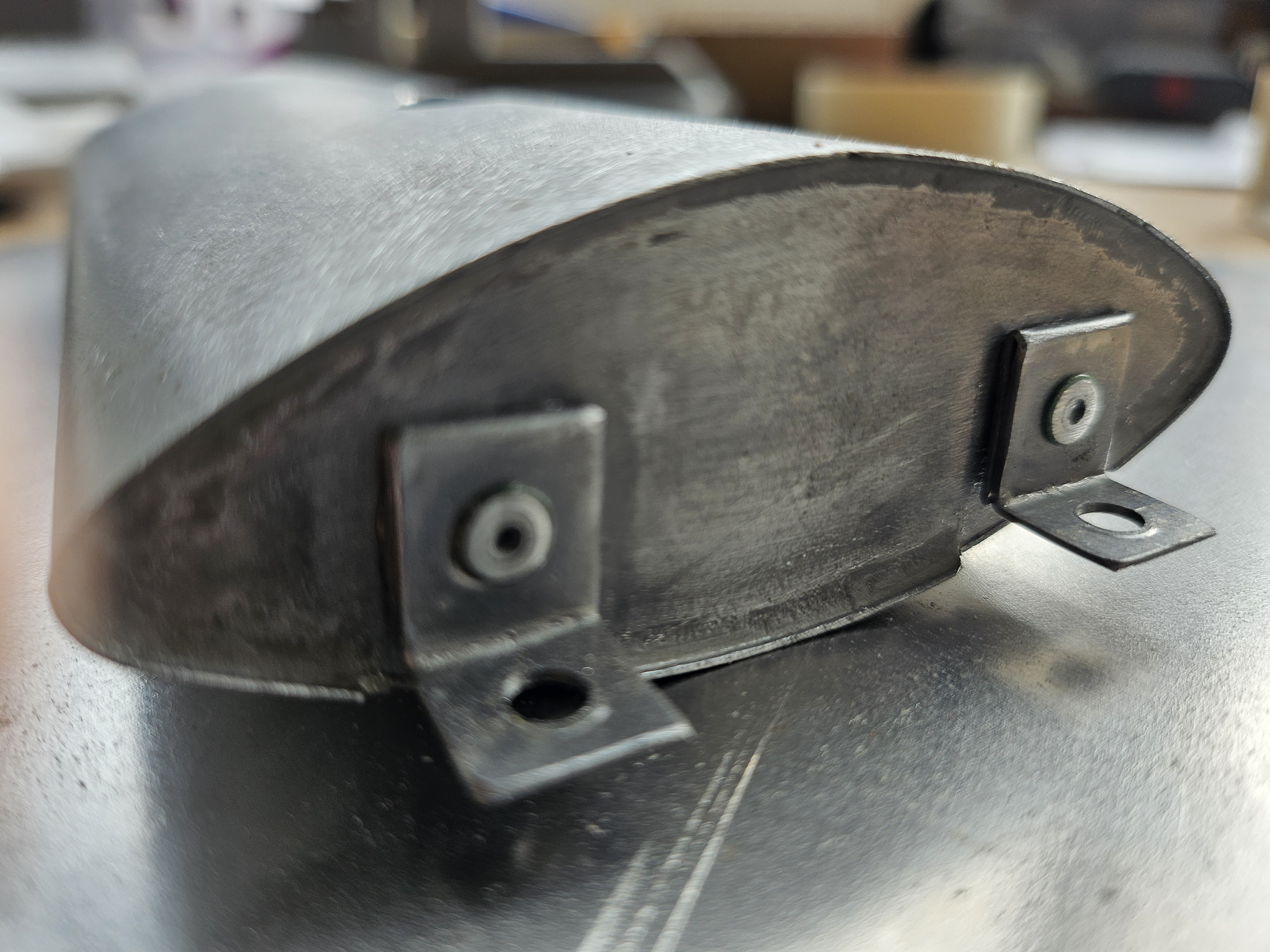

Die letzten Teile am Auspuff sind die Befestigungswinkel die auf der Kettenschürze geschraubt werden, sind einfach gebogen und angenietet.
|
|
 1 |
|
|
23.10.2025, 16:18 Uhr
SLT50-2
Der Dachsmaster
|
Hallo Axel,
Du hast doch hier Originalteile fotografiert
Das sieht richtig schön aus.
Grüße
Michael
--
nicht´s ist unmöglich,wenn man es nur will
|
|
| |
|
|
23.10.2025, 16:30 Uhr
bluethunder
|
Hallo Axel,
das sieht wirklich wie Original aus....Top
--
Gruß
Peter
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von bluethunder am 23.10.2025 16:31. |
|
|
23.10.2025, 20:40 Uhr
Schrauber
Schrauber-Familie
[Moderator]
|
Danke, aber ich glaube nicht das die beim Original Alu Poppnieten verwendet haben  nee, hab mir schon Mühe gegeben. Der M47 lag und liegt mir wirklich noch sehr am Herzen !

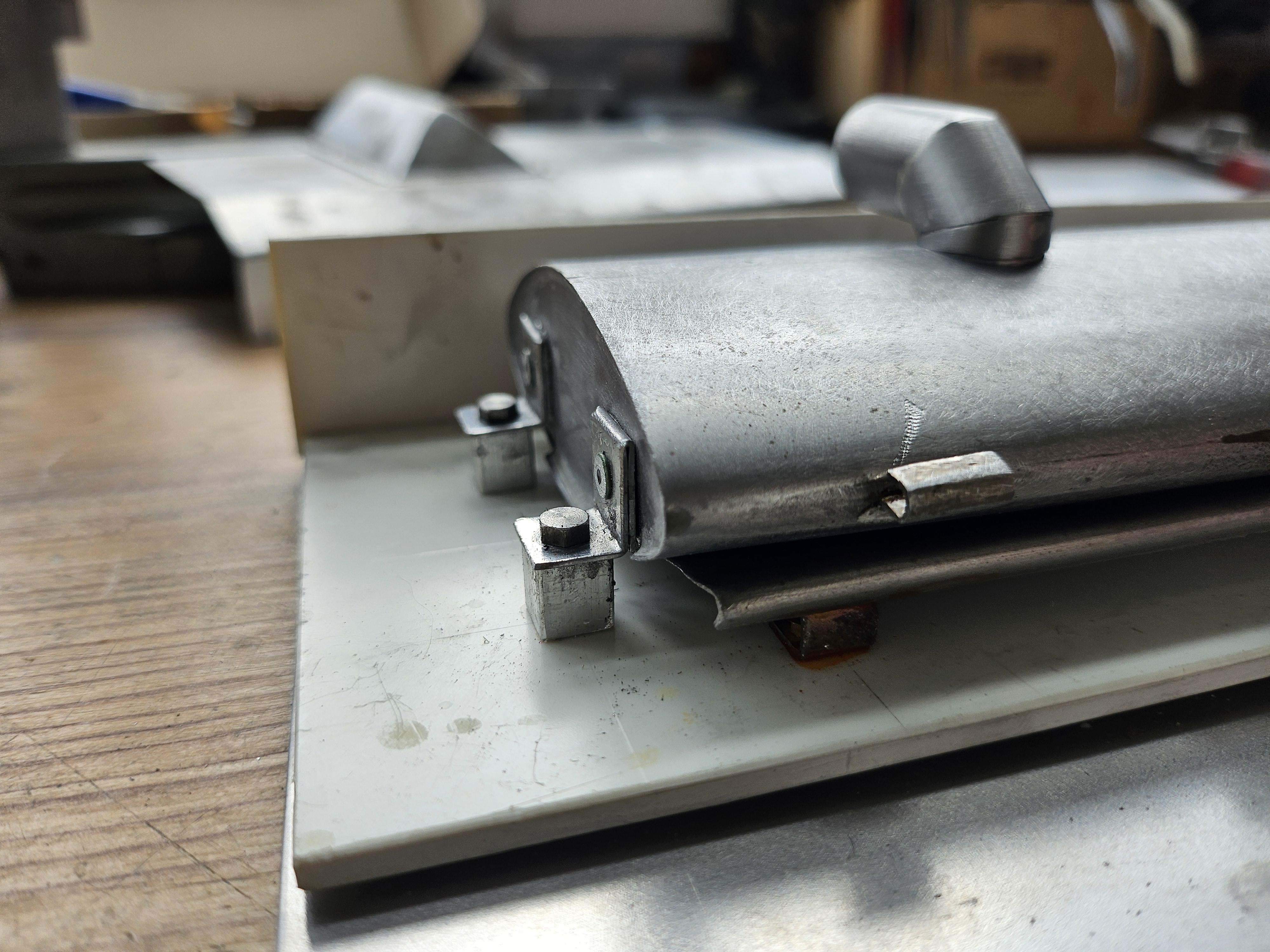

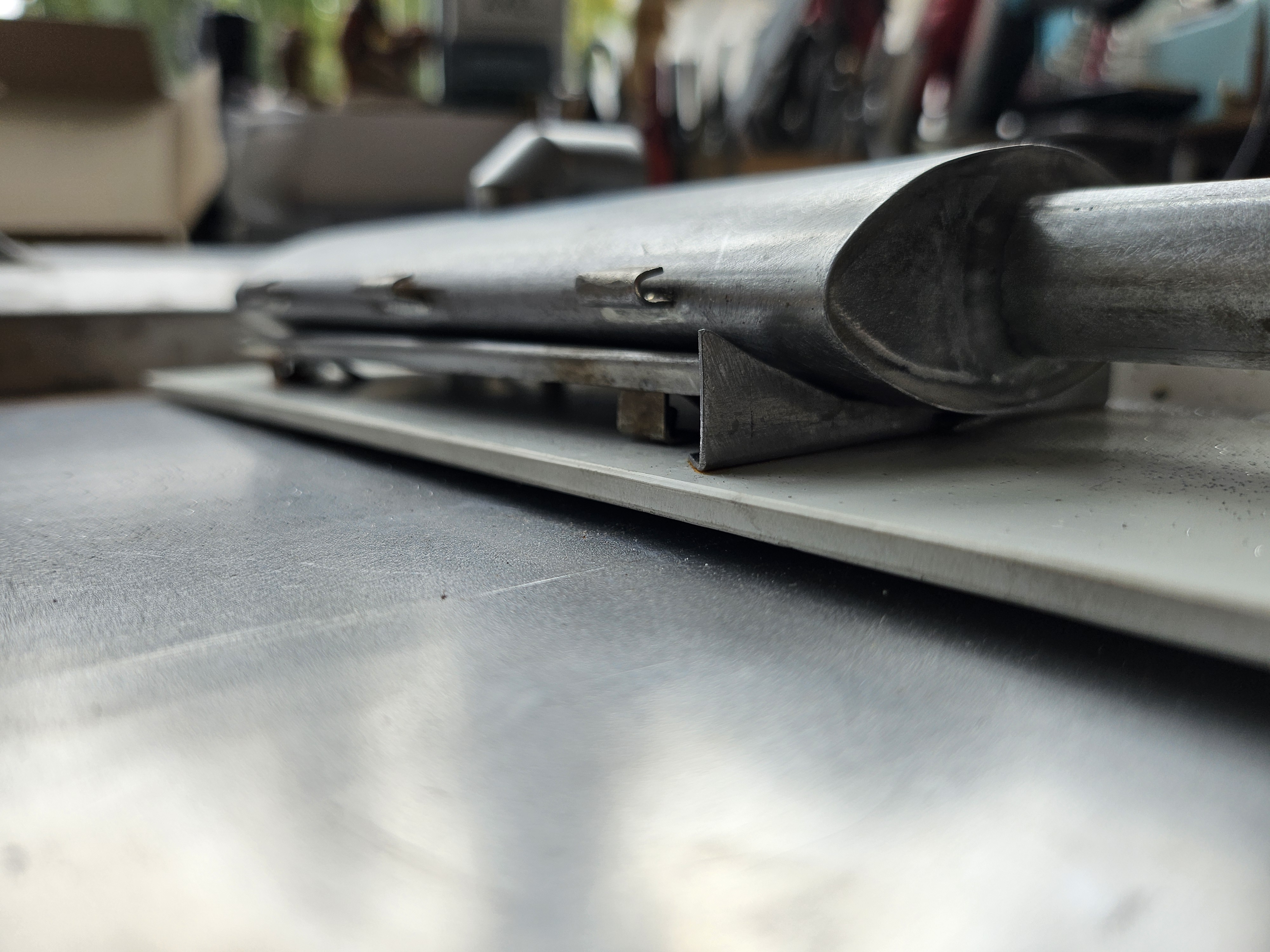

So, jetzt kommt der Pott mal drauf ...
|
|
| |
|
|
23.10.2025, 20:43 Uhr
Schrauber
Schrauber-Familie
[Moderator]
|

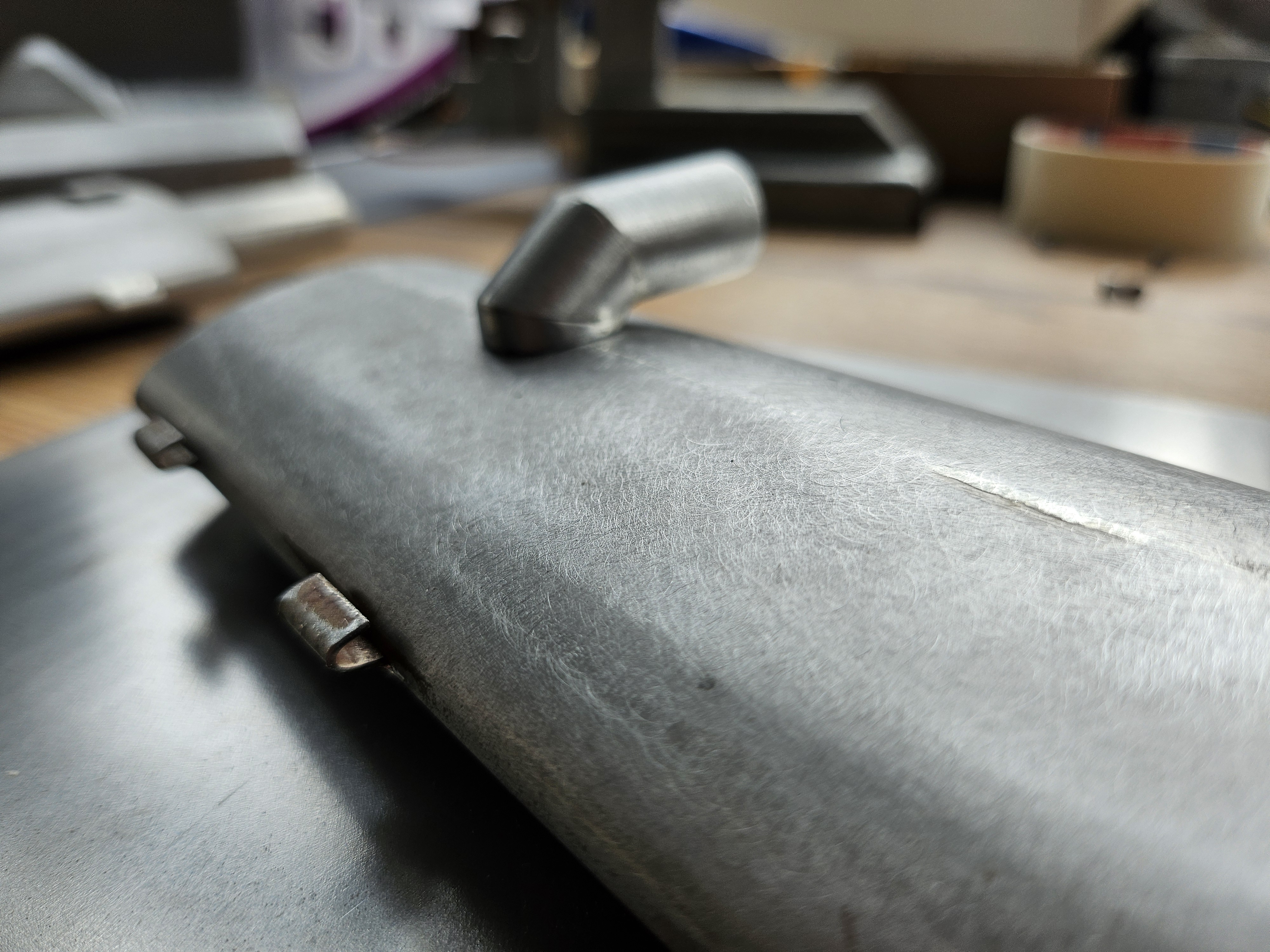

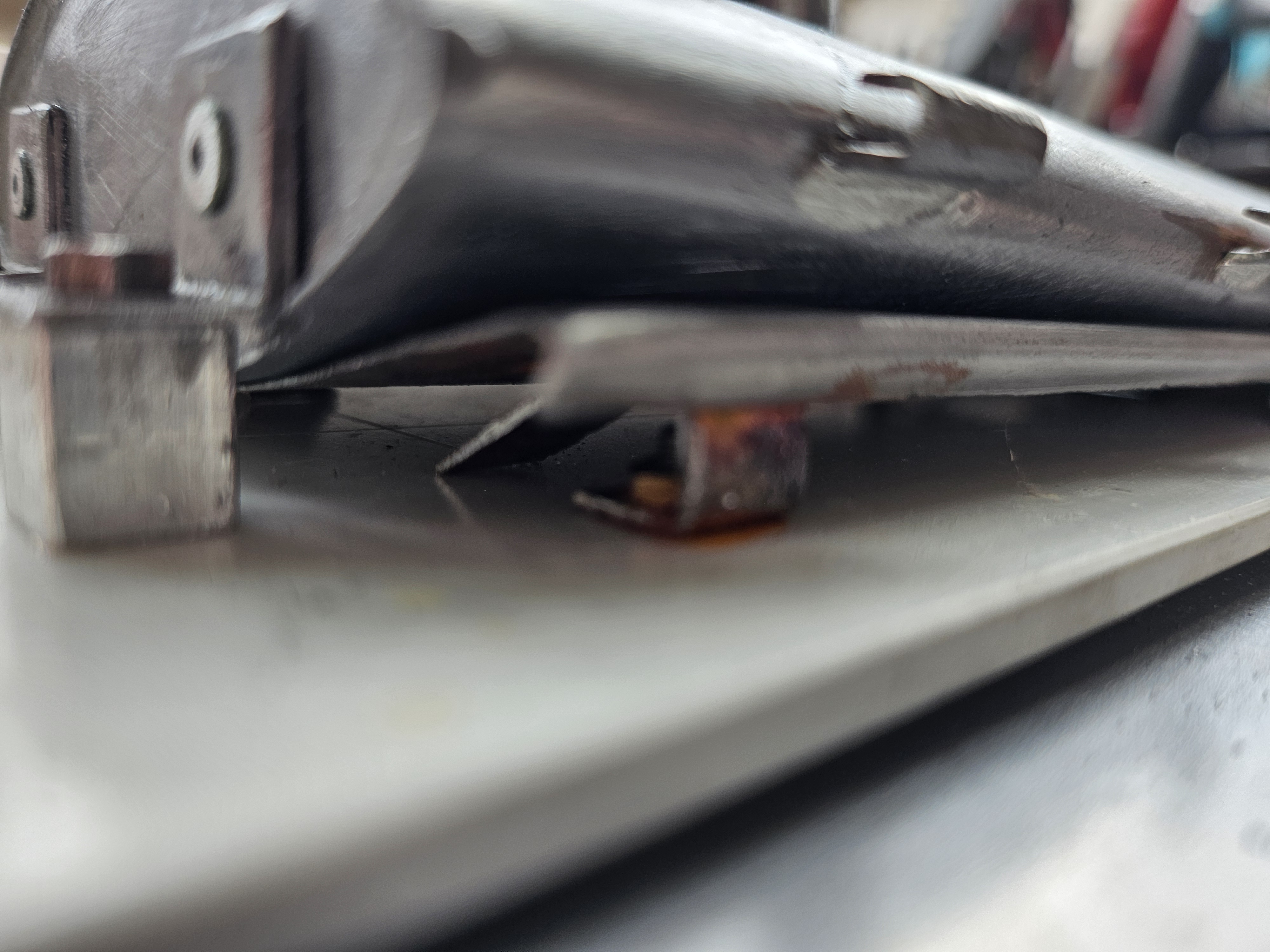

Foto Nr.2 ...... und er fängt schon an zu rosten
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Schrauber am 23.10.2025 20:47. |
|
|
23.10.2025, 20:45 Uhr
Schrauber
Schrauber-Familie
[Moderator]
|
Die Schraubenköpfe sind etwas groß geraten  .....
|
|
| |
|
|
23.10.2025, 23:16 Uhr
Oldchap
|
Na, das ließe sich ja noch richten. Ich musste auch schon ab und zu die Köpfe kleiner fräsen, um kleinere Schrauben vorzutäuschen als gewindemäßig montiert waren.
--
Viele Grüße
Gerhard
_________________________
Hermann-Porsche-Köti 1:6, Bigtanks-Jati 1:6, Armortek-Japa 1:6, Spearhead Pz. IV 1:6
|
|
| |
|
|
24.10.2025, 17:14 Uhr
Schrauber
Schrauber-Familie
[Moderator]
|
Na, das ließe sich ja noch richten. Ich musste auch schon ab und zu die Köpfe kleiner fräsen, um kleinere Schrauben vorzutäuschen als gewindemäßig montiert waren.
Gerhard
Na das darfst du dann machen wenn es dir nicht gefällt  Zu sehen werden die Schrauben eh kaum zu sein ;-)
|
|
| |
|
|
24.10.2025, 21:29 Uhr
Schrauber
Schrauber-Familie
[Moderator]
|

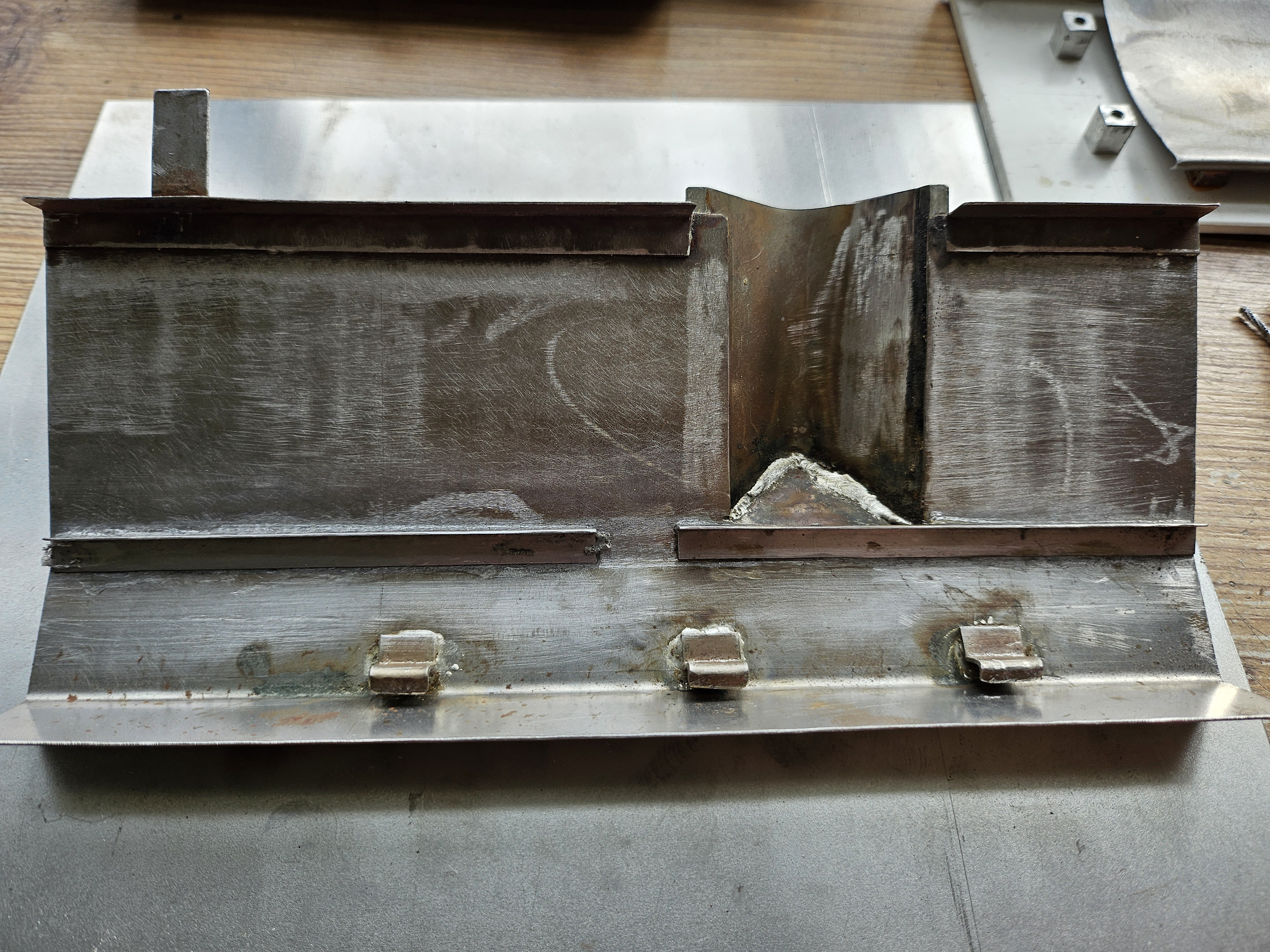

So, nun noch das letzte Teil. Das ist aus 0,75mm Blech um ein wenig mehr Stabilität rein zu bringen. Als erstes mal die Unterseite. Die drei "Haken" sind das Gegenstück zum einhaken am Auspuff. Die kleinen Winkel sind die Abstandhalter zum Pott.
|
|
| |
|
|
24.10.2025, 21:30 Uhr
Schrauber
Schrauber-Familie
[Moderator]
|

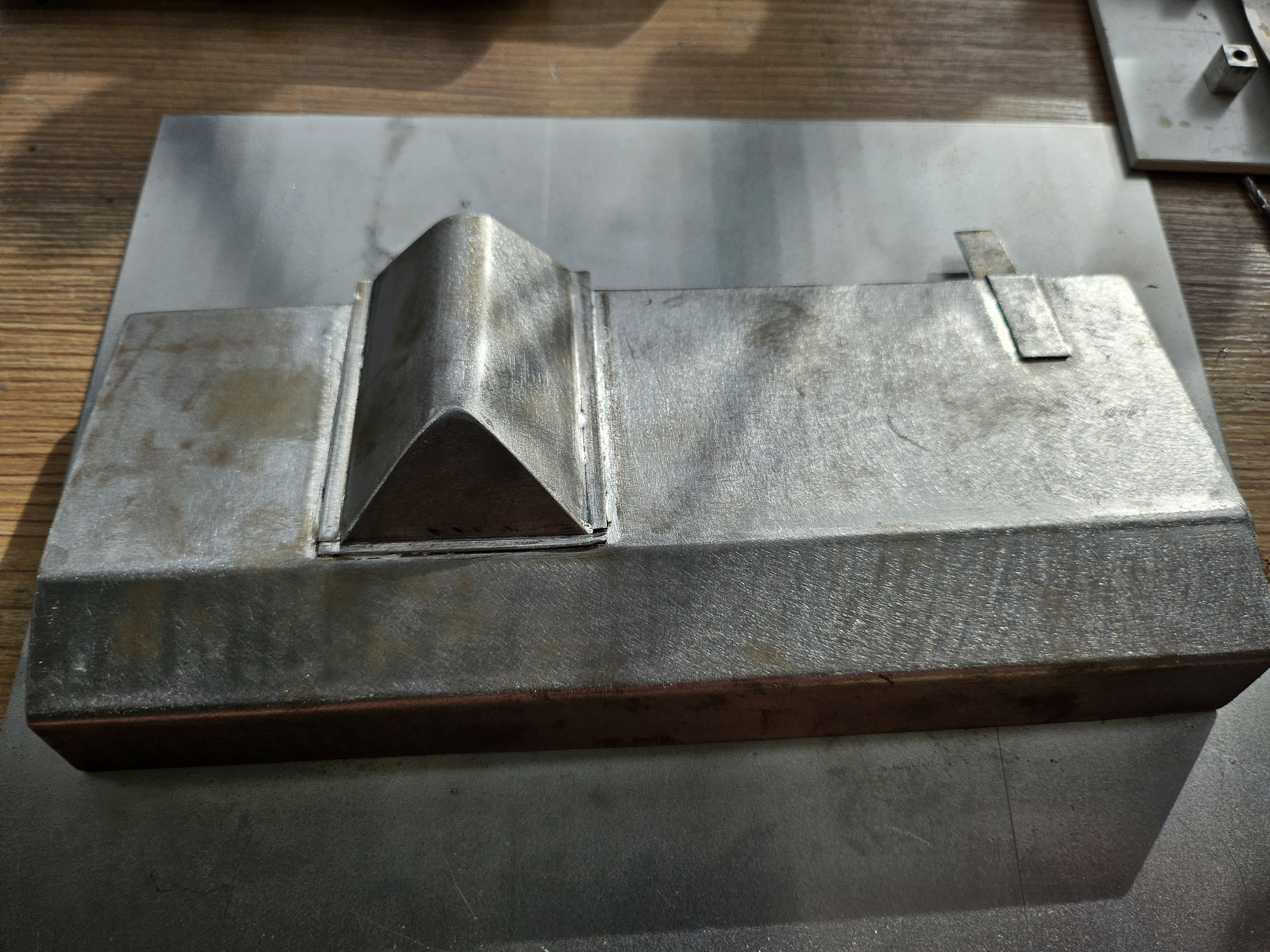

Und die Oberseite
|
|
| |
|
|
24.10.2025, 21:31 Uhr
Schrauber
Schrauber-Familie
[Moderator]
|

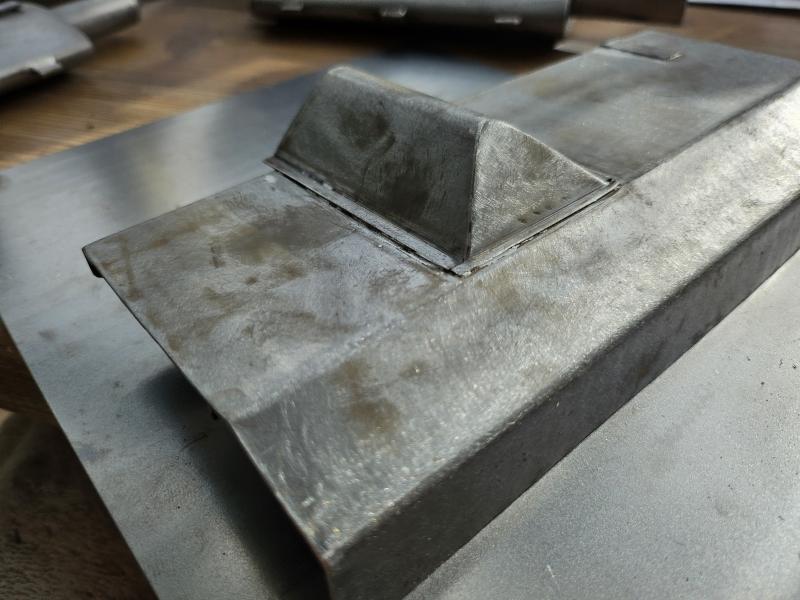

Nummer 2
|
|
| |
|
|
24.10.2025, 21:33 Uhr
Schrauber
Schrauber-Familie
[Moderator]
|
und fertig montiert
|
|
| |
|
|
