Thema:  M47 in 1:7 von User Schrauber |
[ - Antworten - ] |
23.07.2025, 13:23 Uhr
  Schrauber
Schrauber-Familie
[Moderator]
|
Hallo Herbert,
der schaut viel zu schön aus
Ich hab die Kettenabdeckungen extra aus blankem Stahlblech gemacht damit die so richtig schön rosten, der Auspuff sollte genau so werden (kann ich euch übrigens gerne noch machen) ! Wollte ursprünglich eine richtig "gammlige" stark gebrauchte Version aus dem Modell machen da es ja auch schon ein sehr alter Panzer ist. Aber ich freue mich egal wie er dann mal aussieht !! Weiter so ;-)
Gruß Axel
|
|
 |
|
|
14.08.2025, 12:27 Uhr
Leopold1A4
|
Axel, danke für´s Angebot.
Komme gerne drauf zurück
Servus Allerseits,
heute leider nicht die besten Nachrichten.
Die Halterung für die Leiträder hatte zu sehr Spiel, weshalb hier eine neue Lösung her muß.
Dadurch kann ich auch an einem sehr schönen Event nicht teilnehmen.
Bericht folgt hier wenn es "Neues" zu berichten gibt.
--
_______________
Grüsse
Herbert
|
|
| Beitrag 2 mal editiert. Zuletzt editiert von Leopold1A4 am 14.08.2025 12:34. |
|
|
18.08.2025, 16:45 Uhr
Schrauber
Schrauber-Familie
[Moderator]
|
Hi Herbert,
wo liegt denn das Problem mit den Halterungen, stell mal ein Foto ein vielleicht weis ich ja noch wie ich das umsetzten wollte

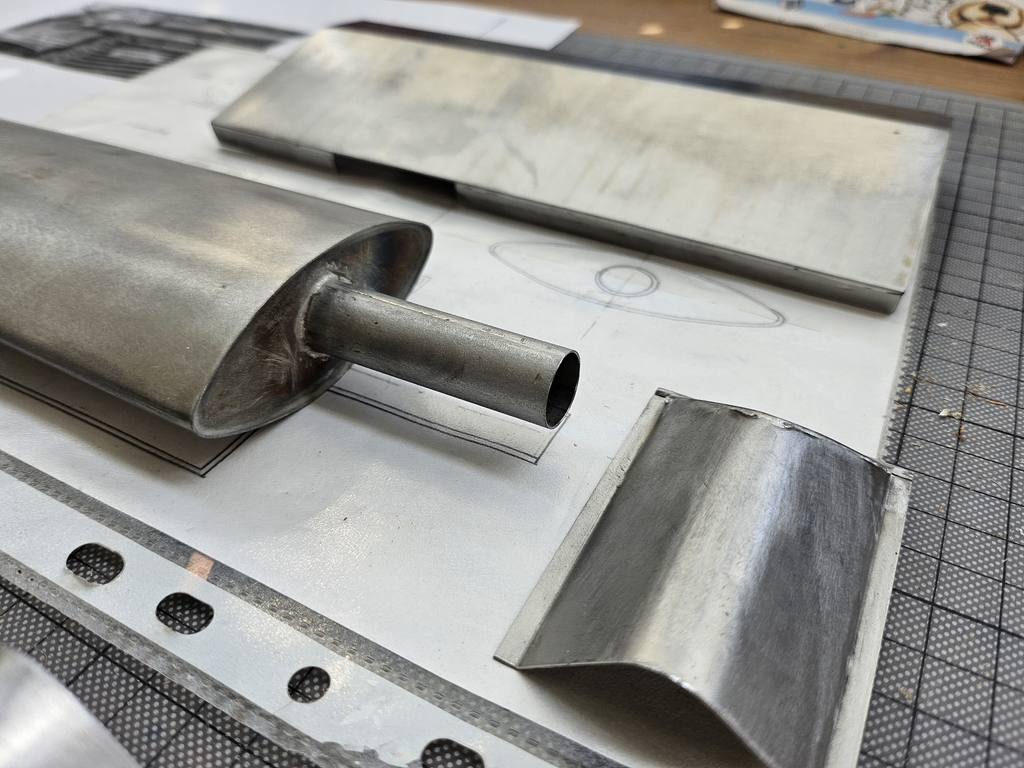

So, hier mal die Auspuff Teile fast fertig. Darf ich die schön rosten lassen bevor sie ich sie zu dir schicke
Leider habe ich nirgends Bilder gefunden worauf der Auspuff auf liegt, bzw. wie er am Auspuffende mit dem Fahrzeug verbunden ist. Auch wo die Abdeckung am hinteren Ende befestigt ist ist sehr schwer zu erkennen !!
Falls da jemand Infos/Bilder hätte wäre echt klasse !
Gruß Axel
|
|
 1 Beitrag 7 mal editiert. Zuletzt editiert von Robert am 18.08.2025 19:37. |
|
|
18.08.2025, 18:36 Uhr
Leopold1A4
|
Hay Axel,
sehr schön, und ja, die Auspuffe dürfen gerne rostig sein.
Bilder stell ich heut Abend zusammen (hab was gefunden) und lass Dir diese zukommen.
Soweit mal
--
_______________
Grüsse
Herbert
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Leopold1A4 am 18.08.2025 18:39. |
|
|
20.08.2025, 00:50 Uhr
Leopold1A4
|
Servus Axel,
topp Bilder von Tollen Geräten (seh ich erst jetzt....)

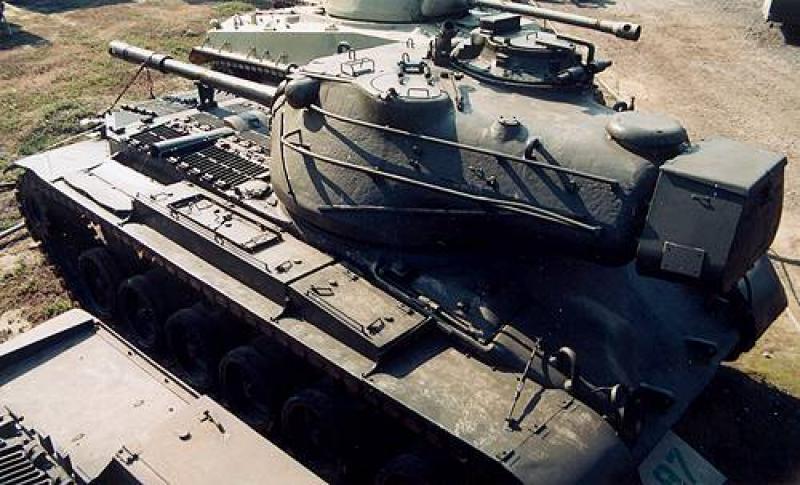

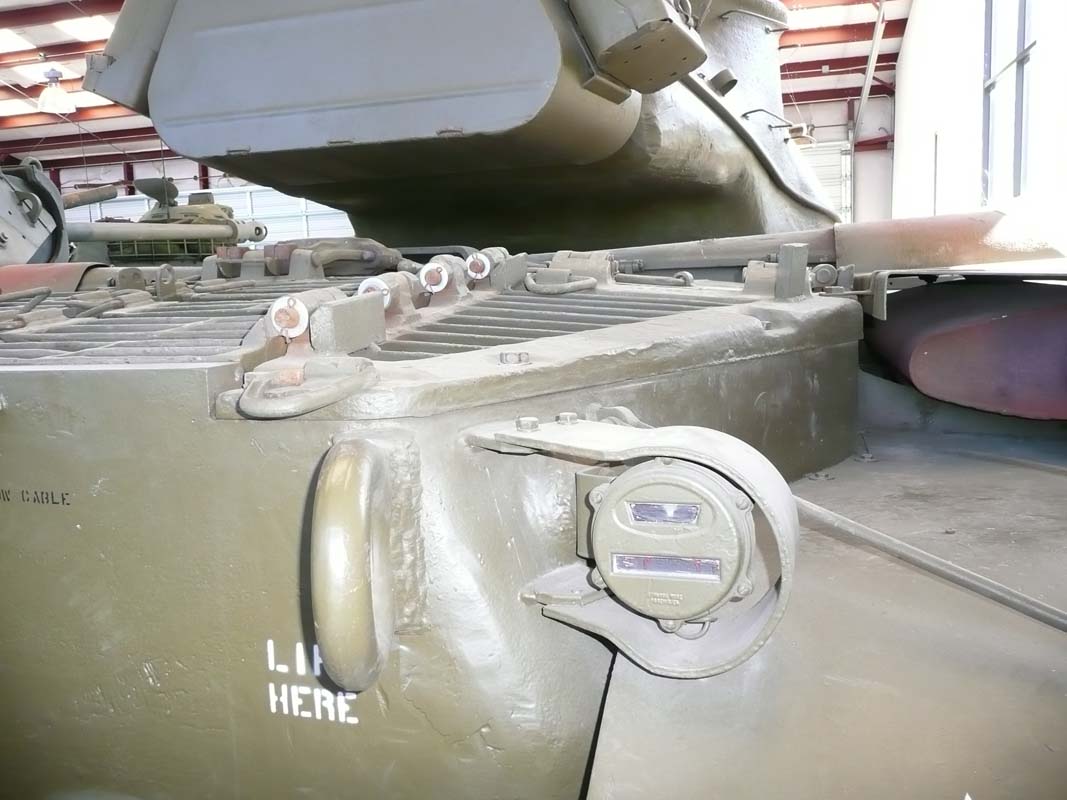

Hier mal zwei Bilders zur Befestigung:
--
_______________
Grüsse
Herbert
|
|
| 1 |
|
|
20.08.2025, 00:51 Uhr
Leopold1A4
|
--
_______________
Grüsse
Herbert
|
|
| 1 |
|
|
20.08.2025, 00:52 Uhr
Leopold1A4
|

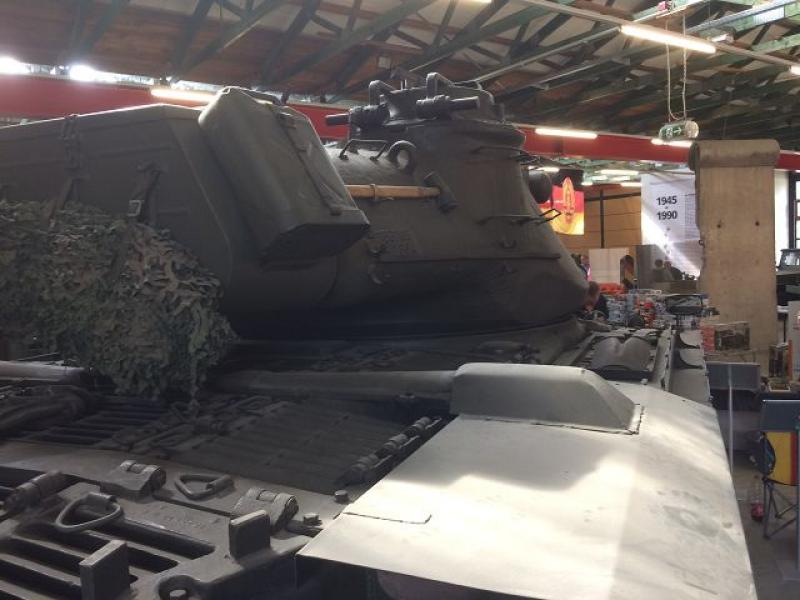

....und noch eins
--
_______________
Grüsse
Herbert
|
|
| 1 |
|
|
20.08.2025, 11:07 Uhr
Schrauber
Schrauber-Familie
[Moderator]
|
... leider ist da die Befestigung wie der Auspuff mit der Abdeckung verbunden wird nicht zu sehen . Vielleicht finde ich auf den anderen Bildern ja noch was !
Ich bräuchte noch den Durchmesser/Breite von der Auspuffabdeckung die vom Motor quer zum Auspuff geht. Also theoretisch vom Auspuffrohr das vom Motor zum Auspuff geht.
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Schrauber am 20.08.2025 11:13. |
|
|
20.08.2025, 20:07 Uhr
Holzmeyer
der Ponalmaster (Falke)
|
Moin
@Herbert
...guck mal auf meiner Facebookseite -in den Alben- M47...da hätte ich noch ein paar Bilder...vielleicht ist ja was passendes dabei
Bernd
--
Musterung
...ich habe ein kurzes Bein sagt der junge Mann....Macht nichts,wir setzen sie in hügeligem Gelände ein....
|
|
| |
|
|
21.08.2025, 09:48 Uhr
SLT50-2
Der Dachsmaster
|
Hallo Jung´s ,

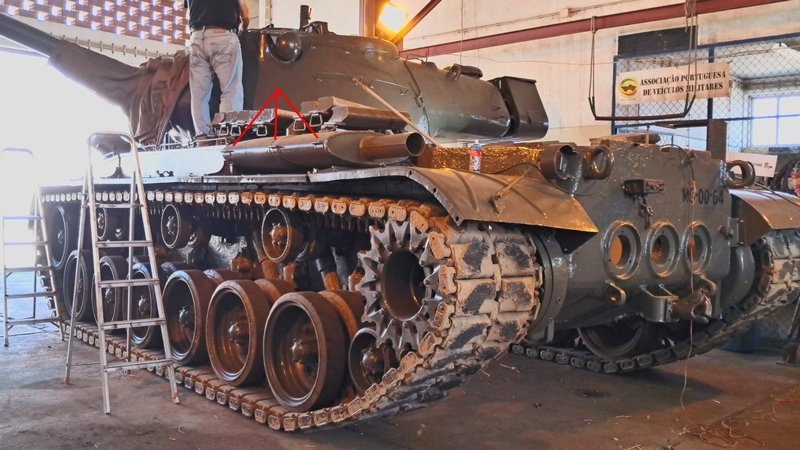

schaut euch doch mal das unterste Bild an:
Darauf sieht man die Verstrebung , die von der Motorraumabdeckung in Richtung Auspuff geht, darüber ist nochmal eine Blechabdeckung , die über den Auspuff geht und mit Blechlaschen an der Motorraumabdeckung befestigt ist.
Am rechten Ende dieser Blechabdeckung lasst Ihr mal den Blick etwas nach unten wandern und könnt dann zwischen dieser Blechabdeckung und dem Auspufftopf einen *Schatten * erkennen* Dieser Schatten ist eine Verschraubung auf der Oberseite des Auspufftopfes mit der Verstrebung , die von der Motorraumabdeckung in Richtung Auspuff geht.
Ich habe mir mal erlaubt , das in dem Bild zu markieren.
Grüße
Michael
--
nicht´s ist unmöglich,wenn man es nur will
|
|
| 1 |
|
|
21.08.2025, 09:55 Uhr
Robert
BW-Meister
[Administrator]
|
Hallo Zusammen.

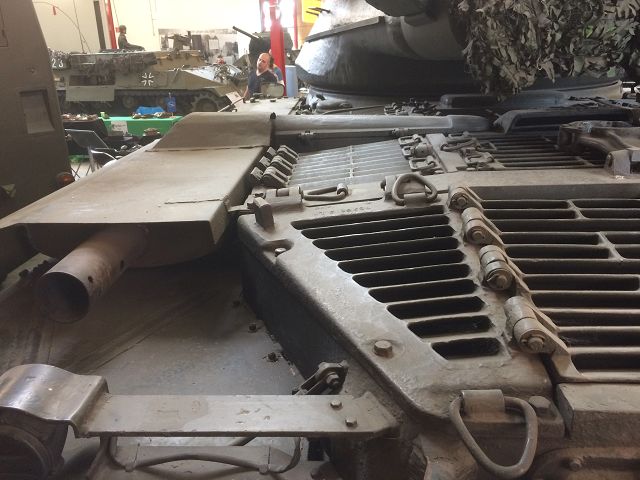

Meine Interpretation zur Befestigung der Auspuffabdeckung beim M47 ...
Am Auspuff sind außen 3 Laschen angeschweißt, in denen die Abdeckung eingehängt und dann auf der anderen Seite an der Wanne angeschraubt wird.
Gruß Robert
|
|
| 1 |
|
|
21.08.2025, 11:11 Uhr
Schrauber
Schrauber-Familie
[Moderator]
|
Hi Robert,
da sind nur keinerlei Löcher zum einhängen drin
|
|
| 1 |
|
|
21.08.2025, 11:17 Uhr
Schrauber
Schrauber-Familie
[Moderator]
|

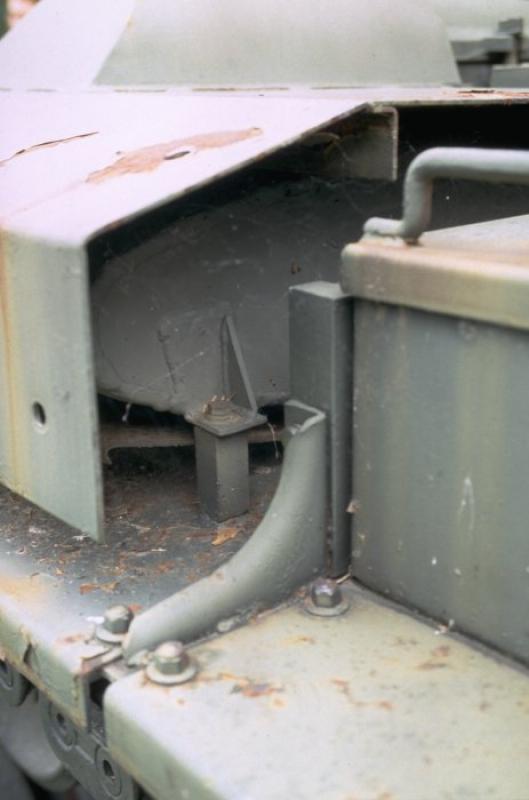

... ich hab hier ein Foto ohne Auspuff, da sieht es so aus als würde er nach unten nur auf den Blechen aufliegen
Hatten wir hier nicht mal einen M47 Panzer Fahrer !!
|
|
| 1 |
|
|
21.08.2025, 13:12 Uhr
SLT50-2
Der Dachsmaster
|
Hallo Männers ,

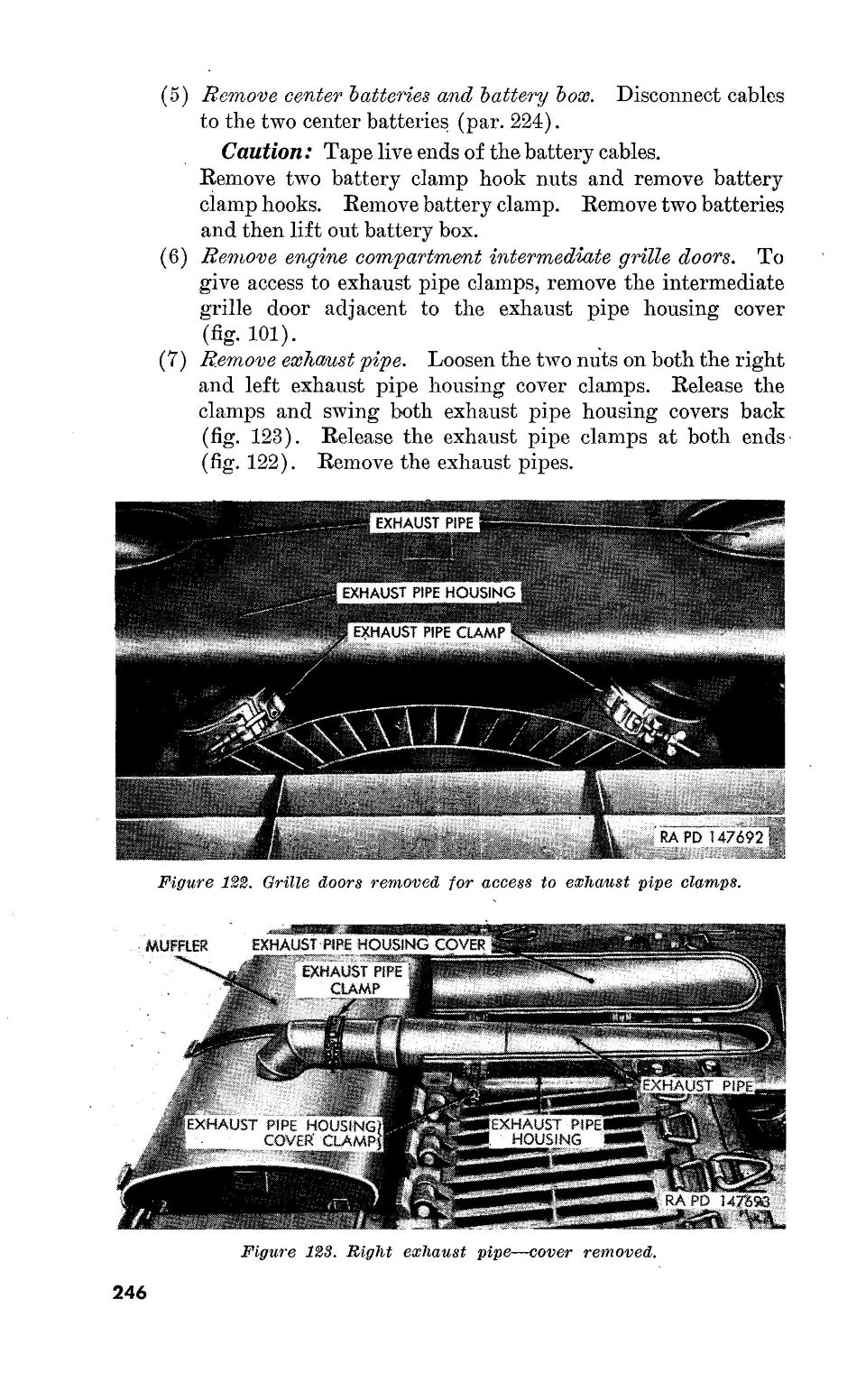

ich hätte da etwas gefunden.
So wie es aussieht , ist da nix verschraubt. Einzig das *Band*in der Mitte sieht etwas nach Schelle aus, mit der der Topf arretiert sein könnte.
Das was ich auf dem Bild vorher gesehen habe , ist auch keine Verschraubung sondern das Auspuffrohr.
Wenn jemand das komplette Manual lesen möchte , hier, gleichzeitig auch die Quelle , aus der das Bild stammt.
https://archive.org/details/Tm9-718a/page/308/mode/2up?view=theater
Grüße
Michael
--
nicht´s ist unmöglich,wenn man es nur will
|
|
| 1 Beitrag 2 mal editiert. Zuletzt editiert von SLT50-2 am 21.08.2025 13:22. |
|
|
21.08.2025, 20:39 Uhr
Schrauber
Schrauber-Familie
[Moderator]
|
Ich hatte noch ein Foto wo man zwei angeschweißte Laschen am Auspuff sieht. Hab ich ja auch schon am Auspuff dran ... bin mir aber auch da nicht sicher ob die nach unten angeschraubt, angeschweißt sind oder einfach nur auf den Böcken aufliegt
|
|
| |
|
|
