05.11.2023, 21:05 Uhr
  LEO1ATN85
|
Moin
Hat zufällig jemand Daten für Leopard2 zur Hand?
Es geht um Schrauben und Mutterngrössen. Radmuttern, Abdeckung vorn oben Wanne 2A4, Von den Tankeinfüllblechen, Handläufe am Turm vorn li und re usw.
Falls da Info vorhanden sind, gerne melden.
Beste Grüße
Christian
--
Wenn die Schei...passt, dann trag sie auch!
|
|
|
|
|
05.11.2023, 21:30 Uhr
Robert
BW-Meister
[Administrator]
|
Hallo Christian.

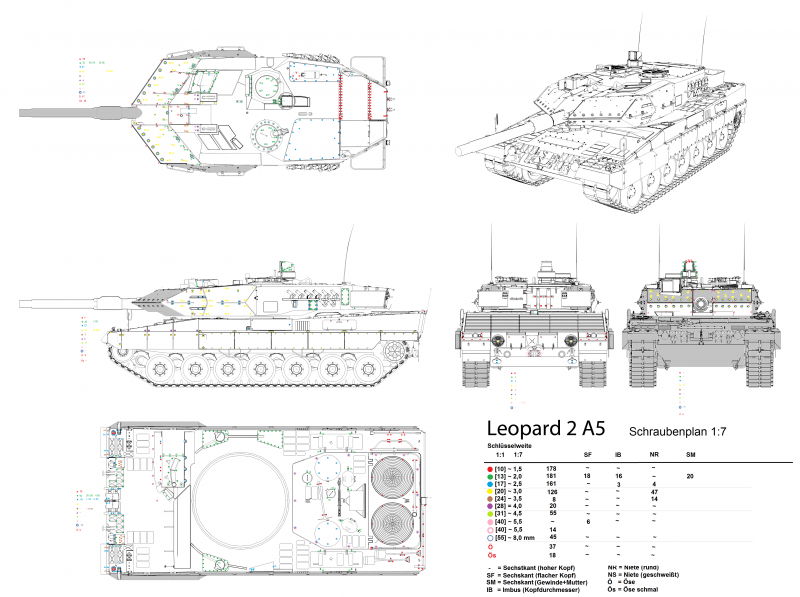

Ich habe für meinen Leopard 2A5 Maßstab 1:7 mal nach bestem Wissen und Gewissen recherchiert und einen Schraubenplan erstellt.
Leider allerdings NICHT für die Schrauben am Laufwerk, weil die an meinem Projekt bereits alle vorhanden waren.
Die Position und größe der Schrauben sind auf dem Plan farblich markiert (Siehe Referenz-Tabelle unten rechts auf dem Plan).
Die farbigen O's sind Unterlegscheiben mit den entsprechenden Außendurchmessern.
Vielleicht kannst du das ja für deinen Leo 2A4 gebrauchen.
PS:
Ich gebe hier kein Gewehr auf Pistolen ... oder so ähnlich !
Gruß Robert
|
|
| Beitrag 2 mal editiert. Zuletzt editiert von Robert am 06.11.2023 14:13.
|
|
|
05.11.2023, 22:07 Uhr
LEO1ATN85
|
Moin Robert!
Was für eine Arbeit!!!!!!!!!! Echt klasse, da guck ich mich mal durch und
Bedanke mich recht herzlich bei Dir.
|
|
|
|
|
|
05.11.2023, 22:14 Uhr
Robert
BW-Meister
[Administrator]
|
Ja ... es ging bei dem Plan nicht nur darum, die Schraubengröße festzulegen, sondern auch darum eine Stückliste zu erstellen und die möglichen Kosten zu ermitteln. Ich bin dann irgendwo bei 175,- Euro nur für Schrauben angekommen und hab dann beschlossen die meisten als Dummy-Schrauben aus Poly selber zu fräsen.
Gruß Robert
|
|
| Beitrag 2 mal editiert. Zuletzt editiert von Robert am 05.11.2023 22:29.
|
|
|
06.11.2023, 10:37 Uhr
LEO1ATN85
|
Moin Robert,
ja, das kann echt teuer werden, insofern ein genialer Schachzug von Dir!!!
Wenn man die Möglichkeiten hat, immer drauf! Die haben ja nix auszuhalten und lackiert sind denn die Materialien auch nicht mehr erkennbar,-TOP!
Grüße
Christian
--
Wenn die Schei...passt, dann trag sie auch!
|
|
|
|
|
|
06.11.2023, 14:03 Uhr
OliverRauls
3D - Drucker
|
Sehr interessant und hilfreich für zukünftige Projekte!
Danke vor allem fürs Teilen!
Oli
|
|
|
|
|
|
06.11.2023, 21:26 Uhr
Spz_Marder
|
Hi,
Was für ein Aufwand, das kann man für jeden Maßstab sehr gut brauchen
Danke für die Arbeit und fürs teilen!
Gruß
Falk
|
|
|
|
|
|
06.11.2023, 23:38 Uhr
Robert
BW-Meister
[Administrator]
|
Hallo Zusammen.
Der Vollständigkeit halber nochmal ein Bild von den Dummyschrauben im Fräsblock ...
Die Schrauben haben an einem Ende einen Bolzen ohne Gewinde in einem Standard Bohrerdurchmessen z.B. 2 mm und müßen dann nur noch in ein 2 mm Loch eingeklebt werden.
Ich hab mir dafür eine Fräsdatei gemacht, mit der immer 10 dieser Dummyschrauben gleichzeitig gefräst werden. Jedes mal wenn ich welche brauchte, hab ich mal eben 1 oder 2 dieser Sätze gefräst.
Die Fräszeit für einen Satz lag bei ca. 3 Minuten und die Kosten aus Poly gefräst sind unschlagbar günstig.
Gruß Robert
|
|
| Beitrag 3 mal editiert. Zuletzt editiert von Robert am 07.11.2023 22:47.
|
|
|
