Thema:  Eigenbau Jagdtiger Maßstab 1/6 |
[ - Antworten - ] |
22.11.2017, 21:05 Uhr
  banos81
|
Hier mal von schräg unten.
|
|
  1 |
|
|
22.11.2017, 21:13 Uhr
banos81
|
Die Leisten für die Drehstäbe wurden auch geändert, um 2 Drehstäbe pro Rad verbauen zu können. (Dank an René  )
Jetzt geht es um die Platzaufteilung.
Dummies für Batterien und Lautsprecherbox werden in den nächsten Tagen hergestellt.
Mal eine Frage an die Jati-Fahrer. Wie ist bei euch die Rohrwiege gelöst?
Ich denke da an eine Lösung mit einer Spindel, um Wankbewegungen des Laufes zu minimieren.
VG Alex
|
|
| |
|
|
22.11.2017, 23:41 Uhr
Oldchap
|
Hallo Alex,
die Rohrwiege bei meinem Jati hab ich komplett neu bauen müssen, weil Bigtanks leider keine Seitenbewegung zugelassen hatte. Außerdem war der Drehpunkt falsch, was dazu führte, daß die Rohrblende verfrüht an der Karosse angeschlagen wäre (siehe dazu meinen Baubericht).
Die Elevation erfolgt mit einem Spindelantrieb; der ist ziemlich spielfrei. Den fertigen Motor samt Spindelmutter kann man günstig beim Pollin kaufen.
--
Viele Grüße
Gerhard
_________________________
Bigtanks-Köti 1:6, Hermann-Porsche-Köti 1:6, Bigtanks-Jati 1:6, Armortek-Japa 1:6
|
|
| |
|
|
23.11.2017, 05:59 Uhr
banos81
|
Hallo Gerhard,
Da bin ich ja auf dem richtigen Weg
|
|
| |
|
|
28.11.2017, 16:33 Uhr
banos81
|
Ich habe nochmal eine Frage.
Auf Zeichnungen scheint der Kanonenüberstand nicht zu stimmen. Laut Buch ist er 3050mm, was in 1/6 ca. 508mm sind.
Wenn ich in diversen Darstellungen das Ganze mal ausmesse, so komme ich auf ca. 450mm Überstand, was 2700mm entspricht.
Wie schaut das bei euch aus, bzw. hat einer ne Erklärung dafür? Evtl. sind die Darstellungen mit Rohrrückzug dargestellt?
Gruß Alex
|
|
| |
|
|
06.04.2025, 17:21 Uhr
banos81
|
So, nach langer Zeit gibt es mal wieder ein Zeichen. In den letzten Jahren gab es einfach wichtigere Dinge, aber wir sind nicht ganz untätig gewesen.

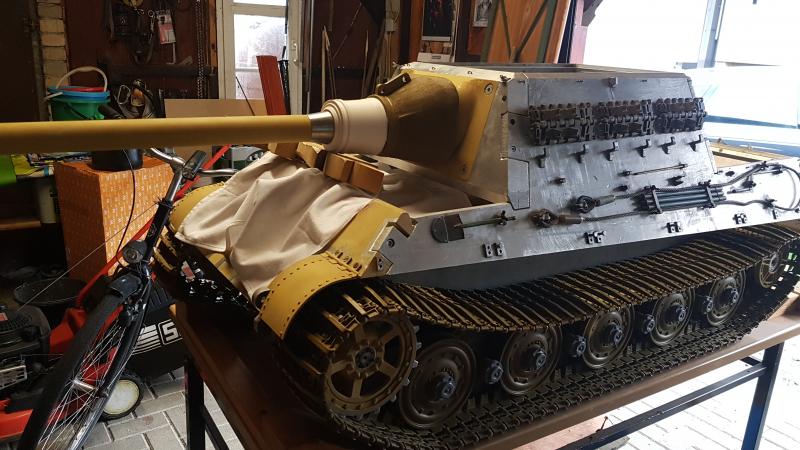

Im Moment wird an der PAK gearbeitet. Im Anschluß mal ein Paar aktuelle Bilder.
|
|
| 1 |
|
|
06.04.2025, 17:23 Uhr
banos81
|
Die PAK ist nur zu Testzwecken montiert.
|
|
| 1 |
|
|
06.04.2025, 17:25 Uhr
banos81
|
Spannvorrichtung für die Ketten.
|
|
| 1 |
|
|
06.04.2025, 17:40 Uhr
banos81
|
Die Luke, natürlich mit funktionstüchtiger Verriegelung.
|
|
| 1 |
|
|
06.04.2025, 23:17 Uhr
Oldchap
|
Hallo Alex,
sehr interessant. Freut mich, dass es weitergeht.
--
Viele Grüße
Gerhard
